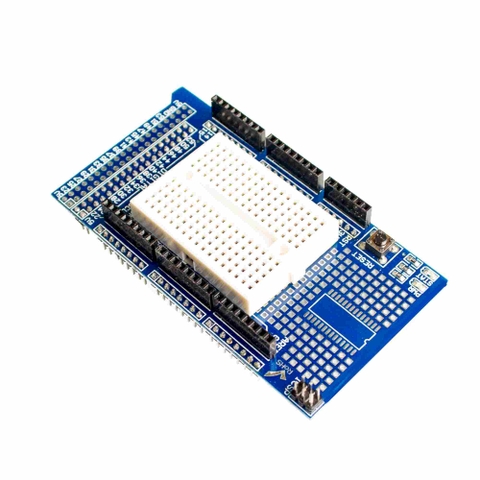

Arduino Mega Proto Shield V3 tương thích với Arduino Mega, có thể dễ dàng cho các mạch thiết kế tùy sở thích. Có thể hàn trực tiếp lên board các linh kiện sử dụng cho project mẫu hoặc có thể dùng với một testboard nhỏ để nhanh chóng thử nghiệm với mạch mà không cần phải hàn. Mở rộng thêm chân cắm cho các I/O.

arduino mega2560

mega shield

Thông số kỹ thuật Arduino Mega Proto Shield V3

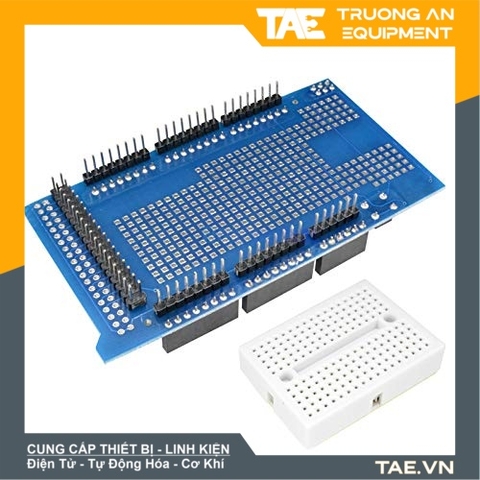

- Bộ sản phẩm bao gồm:

+ 1 Mega Proto shield

+ 1 testboard cắm mini

- được thết kế nút nhấn reset trên mạch

- Tương thích các loại arduino Mega 2560. Mega Due, Mega 2560 ADK và các loại arduino có kích thước tương tự.

- Có thể hàn linh kiện trực tiếp lên mạch hoặc cắm mạch trên testboard giúp ứng dụng của bạn gọn gàng và thẩm mĩ hơn rất nhiều.

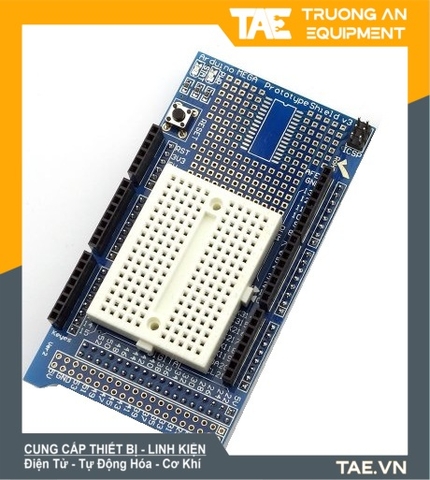

Sơ đồ lắp ráp
