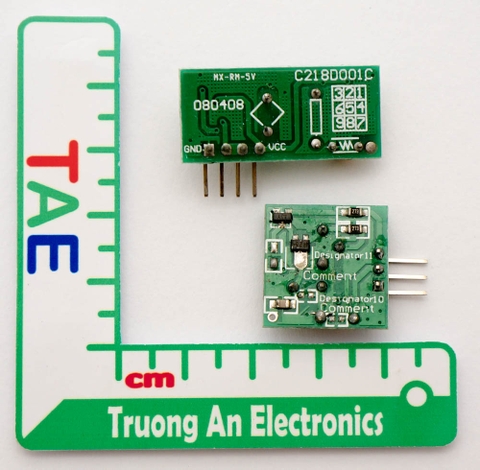

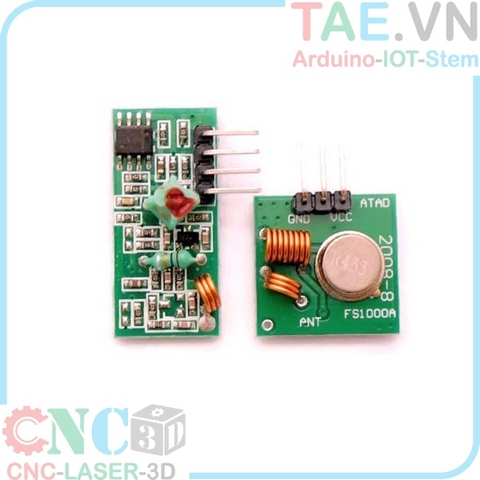

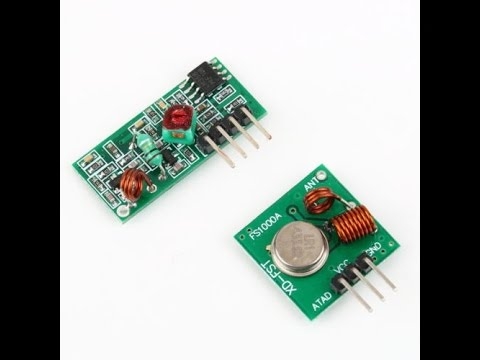

Bộ Truyền Nhận Từ Xa RF 315

Bộ Truyền Nhận Từ Xa RF 315 là 1 module giá rẻ, dùng sóng radio để truyền tín hiệu giữa bộ phát (transmitter module) và bộ thu (receiver module). Khoản cách truyền nhận có thể lên đến 50m.

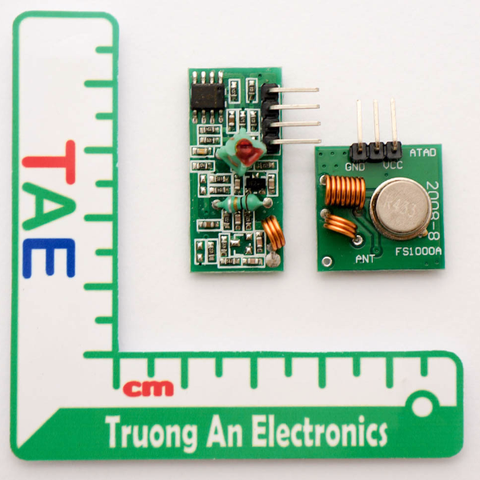

Bộ Truyền Nhận Từ Xa RF 315

Bộ thu Module Thu Phát RF 315MHZ:

  • Module Thu Phát RF 315MHZ: MX-05V
  • Điện áp hoạt động: 5VDC
  • Dòng hoạt động: 4mA
  • Tần số thu: 315 Mhz
  • Kích thước: 30 * 14 * 7mm
  • Anten cần lắp thêm: dài 32cm đơn lõi, có thể cuộn tròn.

Bộ phát Bộ Truyền Nhận Từ Xa RF 315:

  • Model: MX-FS-03V
  • + Khoảng cách không có Anten: 20-30CM
    + Tùy thuộc vào Anten Và Môi Trường Truyền. Khoảng cách từ 50-100M. Có thể đạt tới khoảng cách 500M (điện áp cấp càng cao, truyền càng xa)
  • Điện áp cấp: 3.5-12VDC
  • Kích thước: 19*19mm
  • Tốc độ truyền: 4Kb/s
  • Công suất truyền: 10mW
  • Tần số truyền: 433Mhz
  • Anten cần gắn thêm: dài 25cm đơn lõi có thể cuộn tròn.
  • Thứ tự chân: DATA, VCC, GND.

Sơ đồ nối dây

Code mẫu
