Mạch Cảm Biến Khí Gas MQ-6

Tình trạng: Có sẵn 7 sản phẩm

SKU: M1-02/000264

Thương hiệu: OEM

Loại: Mạch Điện - Cảm Biến

35.000₫ (chưa gồm VAT)

39.550₫ (đã gồm VAT)

Gọi ngay 0833811811 để được tư vấn và hỗ trợ!

Thông Tin Sản Phẩm

Mô Tả Sản Phẩm

Cảm biến khí gas MQ-6 là một loại cảm biến khí đốt có thể phát hiện các loại khí như LPG, iso-butane, propane, methane, tự nhiên, gas thành phố và khí CO. Được sản xuất bởi Tập đoàn Sensor MQ-6 và được sử dụng rộng rãi trong các hệ thống báo động khí gas, thiết bị kiểm tra an toàn và các ứng dụng khác liên quan đến giám sát khí gas.
Cảm biến MQ-6 hoạt động dựa trên nguyên lý đo khí dựa trên sự thay đổi điện trở của chất nhạy cảm với sự có mặt của khí trong không khí. Khi khí tác động vào chất nhạy cảm của cảm biến, nó sẽ tương tác hóa học với chất này, làm thay đổi điện trở của nó. Các thay đổi điện trở này được đo bằng một mạch điện tử và chuyển đổi thành tín hiệu đầu ra.
Cảm biến MQ-6 có độ nhạy và độ phản ứng nhanh, giúp phát hiện sớm các sự cố về gas và giảm thiểu nguy cơ tai nạn. Tuy nhiên, nó cũng có thể bị ảnh hưởng bởi các yếu tố khác trong môi trường như độ ẩm, nhiệt độ và ánh sáng. Do đó, cần cân nhắc các yếu tố này khi sử dụng cảm biến MQ-6 để đảm bảo độ chính xác và độ tin cậy của dữ liệu đo được.

Thông Số Kỹ Thuật

- Điện áp hoạt động: 5V DC
- Dòng tiêu thụ: ≤150mA
- Điện trở đầu ra: từ 2kΩ đến 20kΩ
- Độ nhạy: từ 100 đến 10000 ppm (parts per million)
- Độ phản ứng: <10s (để đạt được 90% giá trị đo)
- Nhiệt độ hoạt động: -10 đến 50 độ C
- Độ ẩm hoạt động: <95% RH (độ ẩm tương đối)
- Tuổi thọ: >5 năm

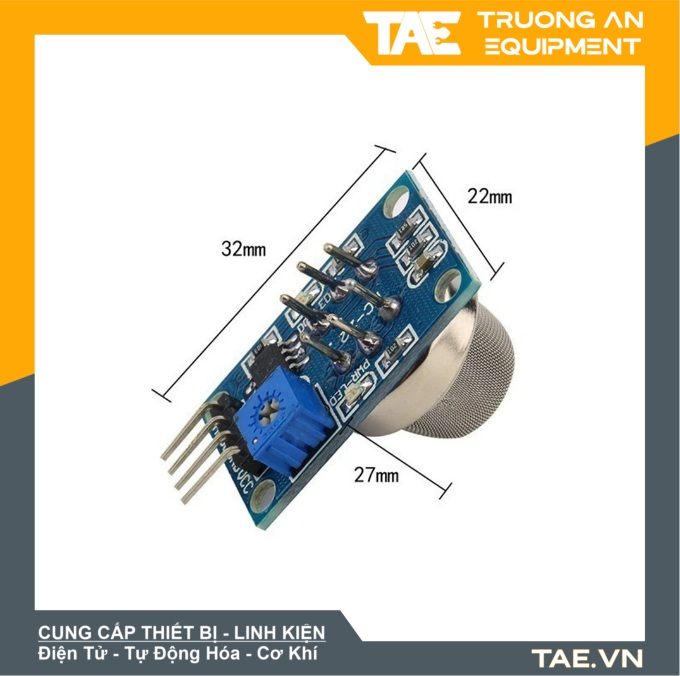

- Kích thước: 32mm x 22mm x 27mm
- Trọng lượng: 20g

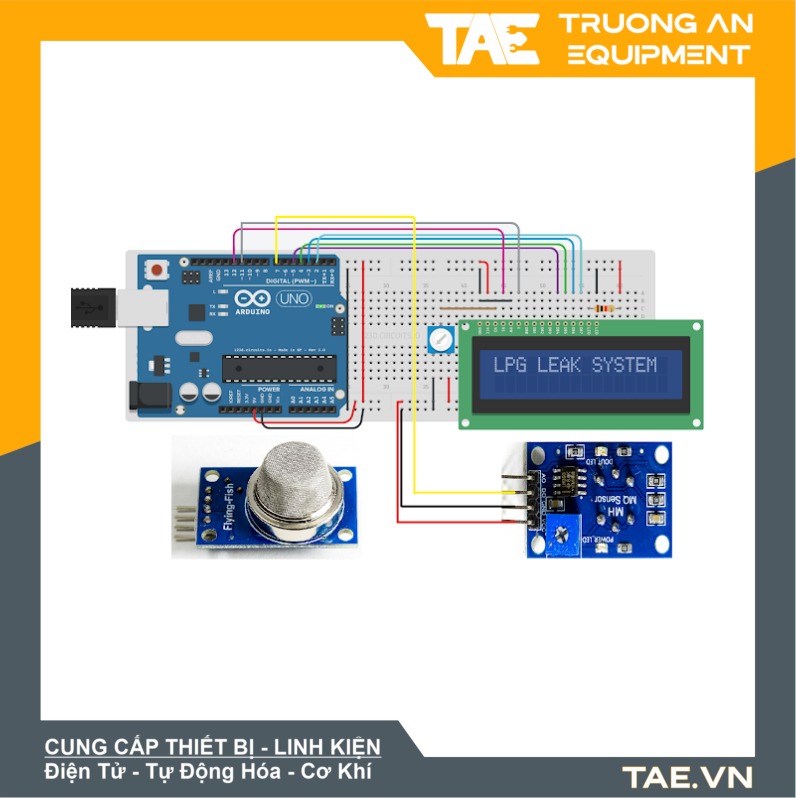

Sơ Đồ Đấu Nối

Code Mẫu Với Arduino

Dưới đây là ví dụ code Arduino sử dụng cảm biến MQ-6 để đo nồng độ khí gas trong môi trường:

int sensorPin = A0; // Khai báo chân analog kết nối với MQ-6
int ledPin = 13; // Khai báo chân kết nối đèn LED
int thresholdValue = 100; // Giá trị ngưỡng để bật đèn LED

void setup() {
pinMode(ledPin, OUTPUT); // Chỉ định chân đèn LED là chân OUTPUT
Serial.begin(9600); // Khai báo baudrate cho Serial Monitor
}

void loop() {
int sensorValue = analogRead(sensorPin); // Đọc giá trị từ MQ-6
Serial.print("Gas Level: "); // In ra màn hình Serial Monitor
Serial.println(sensorValue);

if (sensorValue > thresholdValue) { // Nếu giá trị vượt quá ngưỡng định trước
digitalWrite(ledPin, HIGH); // Bật đèn LED
} else {
digitalWrite(ledPin, LOW); // Tắt đèn LED
}

delay(1000); // Đợi 1 giây để đo lại
}

Trong code trên, chúng ta sử dụng chân analog A0 để đọc giá trị từ MQ-6 và chân digital 13 để kết nối với đèn LED. Biến thresholdValue là giá trị ngưỡng để bật đèn LED. Nếu giá trị đo được từ MQ-6 vượt quá giá trị ngưỡng này, đèn LED sẽ bật lên. Chúng ta sử dụng lệnh Serial.print() để in giá trị đo được lên màn hình Serial Monitor của Arduino IDE để kiểm tra.

Video Hướng Dẫn
