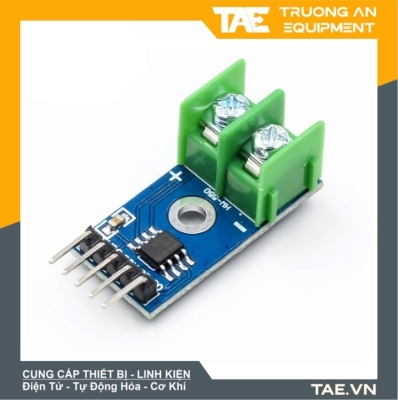

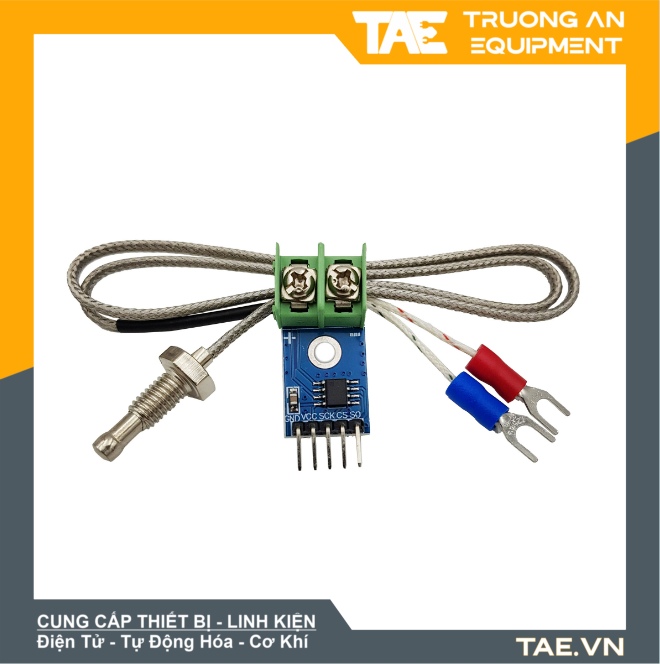

Combo MAX6675

Tình trạng: Có sẵn 8 sản phẩm

SKU: M1-02/000472

Thương hiệu: OEM

Loại: Mạch Điện - Cảm Biến

95.000₫ (chưa gồm VAT)

107.350₫ (đã gồm VAT)

Gọi ngay 0833811811 để được tư vấn và hỗ trợ!

Thông Tin Sản Phẩm

Mô Tả Sản Phẩm

Combo MAX6675 là một module đo nhiệt độ được sử dụng để đo nhiệt độ trong các ứng dụng điện tử. Nó sử dụng chip MAX6675, một IC chuyên dụng để đo nhiệt độ và giao tiếp với vi điều khiển qua giao diện SPI.
Để sử dụng Combo cảm biến nhiệt độ MAX6675, ta cần kết nối các chân SPI của nó với các chân tương ứng trên vi điều khiển. Sau đó, ta có thể đọc dữ liệu nhiệt độ từ chip MAX6675 bằng cách gửi lệnh đọc dữ liệu thông qua giao tiếp SPI và đọc kết quả trả về.
Combo cảm biến nhiệt độ MAX6675 được sử dụng rộng rãi trong các ứng dụng điện tử, như đo nhiệt độ trong các môi trường công nghiệp, các ứng dụng nhiệt độ của máy móc, thiết bị điện tử và các hệ thống kiểm soát nhiệt độ tự động.

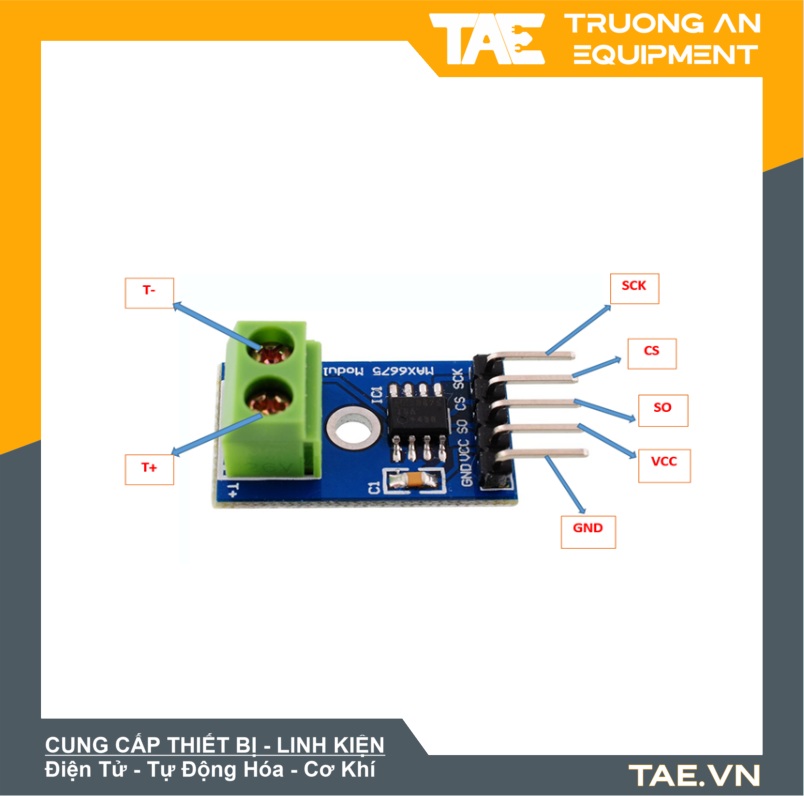

Combo MAX6675

Thông Số Kỹ Thuật

- Điện áp hoạt động: 3. 0 ~ 5. 5V
- Với một giao diện ba nối tiếp đơn giản;
- Tín hiệu nhiệt độ có thể được chuyển đổi thành kỹ thuật số 12 bit
- Độ phân giải nhiệt độ: 0,25 độ;
- Mạch phát hiện đứt cặp nhiệt điện nhúng.
- Sử dụng giao tiếp SPI 3 dây
- Đầu dò nhiệt độ loại K
- Phạm vi nhiệt độ loại K 0-1024 độ

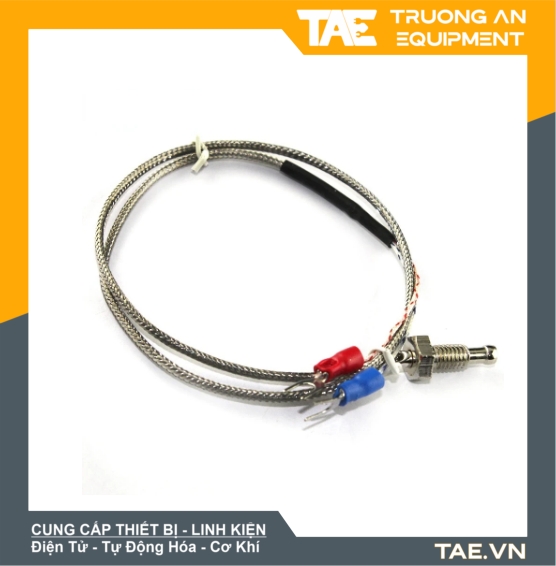

Combo MAX6675

Code Mẫu Với Arduino

#include <SPI.h>

const int CS_PIN = 10; // Chân chip select
const int SO_PIN = 12; // Chân đầu ra Serial Output
const int CLK_PIN = 13; // Chân đồng hồ

// Khởi tạo SPI
SPISettings settings(4000000, MSBFIRST, SPI_MODE0);

void setup() {
Serial.begin(9600); // Khởi tạo Serial
pinMode(CS_PIN, OUTPUT); // Chọn chân CS là đầu ra
digitalWrite(CS_PIN, HIGH); // Tắt chip select
SPI.begin(); // Khởi tạo SPI
}

void loop() {
digitalWrite(CS_PIN, LOW); // Bắt đầu gửi lệnh đọc nhiệt độ
delay(1); // Đợi cho chip MAX6675 đo nhiệt độ
byte b1 = SPI.transfer(0x00); // Đọc byte thứ nhất
byte b2 = SPI.transfer(0x00); // Đọc byte thứ hai
digitalWrite(CS_PIN, HIGH); // Kết thúc giao tiếp

// Chuyển đổi giá trị byte sang độ C
float temp = ((b1 << 8) | b2) * 0.25;
Serial.print("Temperature: ");
Serial.print(temp);
Serial.println("C");
delay(1000); // Đợi 1 giây trước khi đọc lại nhiệt độ
}

Trong đoạn mã này, ta sử dụng thư viện SPI để giao tiếp với Combo cảm biến nhiệt độ MAX6675. Đầu tiên, ta khởi tạo các chân kết nối và thiết lập giao tiếp SPI. Trong hàm loop(), ta gửi lệnh đọc nhiệt độ đến MAX6675 và đọc kết quả trả về dưới dạng hai byte. Sau đó, ta chuyển đổi giá trị byte sang độ C và hiển thị kết quả trên Serial Monitor. Đoạn mã này sẽ liên tục đọc và hiển thị nhiệt độ lên Serial Monitor với tốc độ 1 giây/lần.
