IC 74HC595 DIP

Mô tả sản phẩm

IC 74HC595 DIP (Integrated Circuit 74HC595 Dual Inline Package) là một loại IC shift register 8-bit được sản xuất bởi nhiều nhà sản xuất như Philips, Texas Instruments, STMicroelectronics, ON Semiconductor,...

Ứng dụng

Điều khiển đèn LED, Điều khiển động cơ, Điều khiển rơle, Mở rộng lượng đầu ra của vi điều khiển, Điều khiển các thiết bị ngoại vi khác:  như bóng bán dẫn, LCD, đèn tắt,...Ứng dụng trong các dự án điện tử: như các thiết bị hiển thị số, bảng điều khiển,...

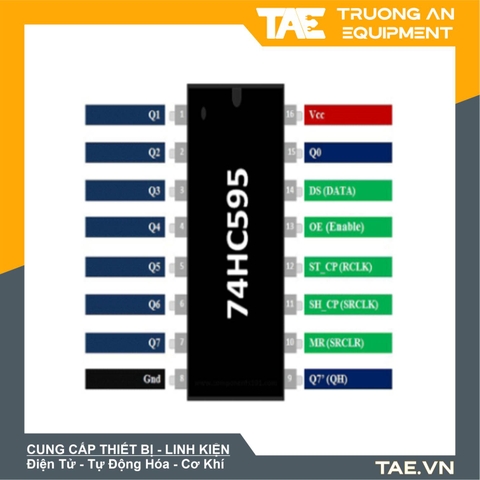

Sơ đồ chân

- Chân 1, 2, 3, 4, 5, 6, 7 (Chân output Q1 đến Q7)
- Chân 8 (GND): Nối đất
- Chân 9 (Q7’ Serial Output): Chân này được sử dụng để kết nối nhiều hơn một 74hc595 dưới dạng xếp tầng
- Chân 10 (MR Master Reset): Reset tất cả các đầu ra ở mức thấp. Phải giữ ở mức cao để hoạt động bình thường
- Chân 11 (SH_CP Clock) : Đây là chân đồng hồ mà tín hiệu đồng hồ phải được cung cấp từ vi điều khiển hoặc vi xử lý.
- Chân 12 (ST_CP Latch): Chân Latch dùng để cập nhật dữ liệu vào các chân đầu ra. Nó kích hoạt mức cao.
- Chân 13 (OE Output Enable): Chân OE được sử dụng để tắt đầu ra. Phải giữ ở mức thấp để hoạt động bình thường
- Chân 14 (DS Serial Data): Đây là chân mà dữ liệu được gửi đến, dựa trên đó 8 đầu ra được điều khiển
- Chân 15 (Q0 Output): Chân đầu ra đầu tiên
- Chân 16 (Vcc): Chân này cấp nguồn cho IC, thường sử dụng + 5V

Thông số kỹ thuật

- Điện áp hoạt động: từ 2V đến 6V.
- Dòng điện tiêu thụ: tối đa 70 mA.
- Số lượng đầu vào dữ liệu: 1 bit.
- Số lượng đầu ra dữ liệu: 8 bit.
- Kiểu giao tiếp: giao tiếp dữ liệu seri.
- Tốc độ tối đa của clock: 25 MHz.
- Dải nhiệt độ hoạt động: từ -40°C đến 85°C.
- Ngoài ra, IC 74HC595 DIP còn có các tính năng như bảo vệ điện áp quá cao, bảo vệ điện áp ngược và khả năng tương thích ngược với các loại IC shift register khác.
