IC PT2272 - M4 là sản phẩm IC giải tín hiệu 4 bit thường thấy trong các module thu sóng RF.  IC PT2272-M4 là loại kích không nhớ trạng thái, trong thời điểm kích chỉ giữ 1 trạng thái của 4bit, không kích 4bit trở về 0.



Thông số kỹ thuật IC PT2272 - M4



- Các loại IC PT2272:

 + M4 ( PT2272-M4) ( Momentary): Dữ liệu được truyền đến và trở về trạng thái ban đầu khi không còn tín hiệu.
 + L4 ( PT2274-L4) ( Latch): Dữ liệu được truyền đến và chốt lại. Trong thời điểm kích, chỉ nhớ 1 trạng thái
 + T4 ( PT2272-T4) (Latch): Dữ liệu được truyền đến và chốt lại, 4 bit hoạt động độc lập
VD: Dữ liệu lần đầu đưa D0 lên 1 và được giữ ở trạng thái 1. Trở về 0 khi dữ liệu được đưa vào lần hai. Khi bấm D1 thì chỉ D1 đảo trạng thái, không liên quan gì đến D0.

- Loại: Chân cắm

- Số chân: 18 chân

- Datasheet xem thêm tại đây

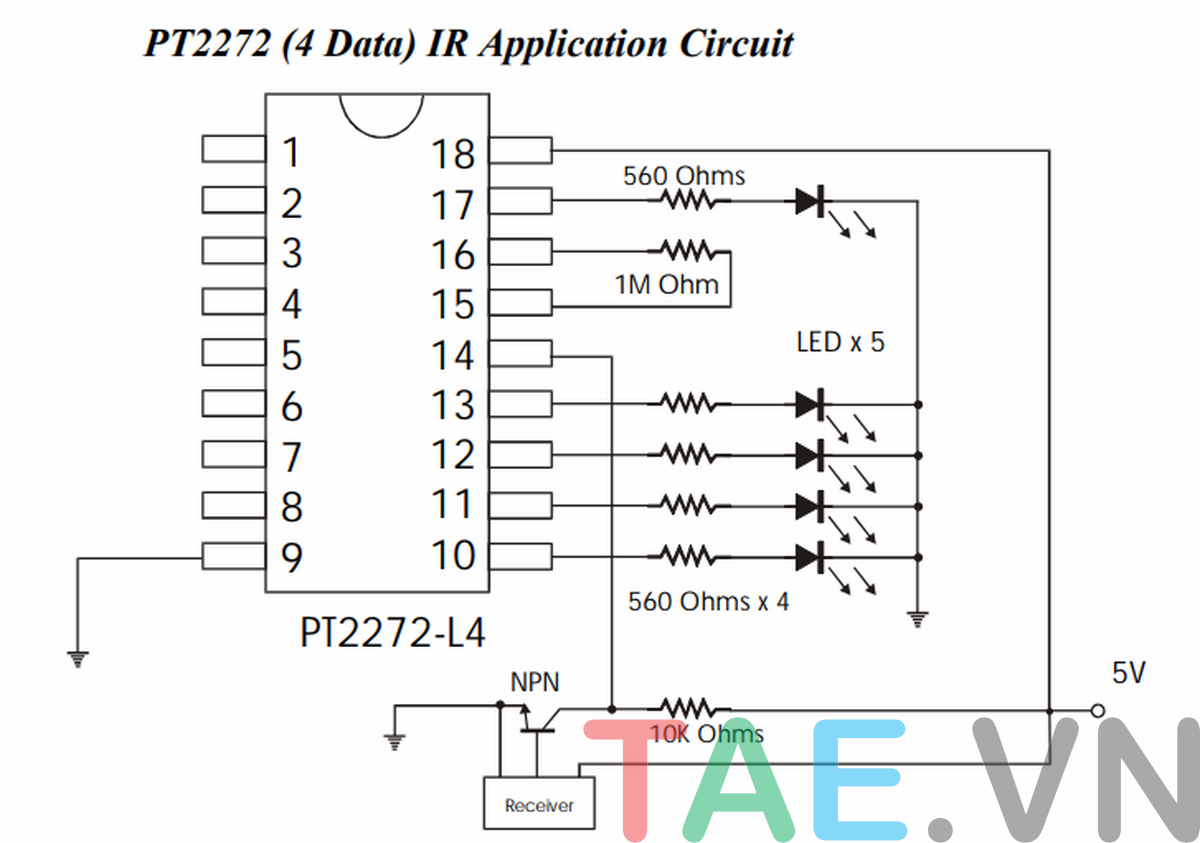

Sơ đồ nối dây
