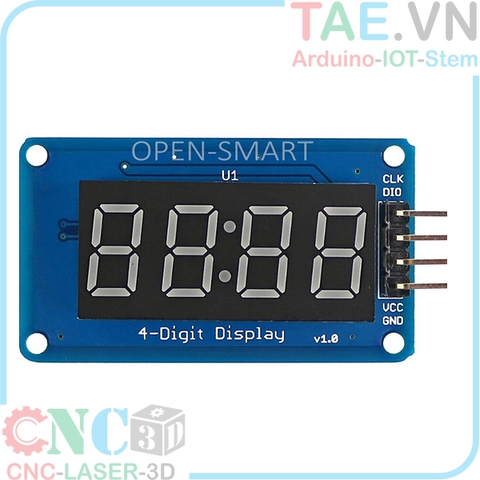

Led 7 Đoạn - 4 Digit Module

Led 7 Đoạn - 4 Digit Module với thiết kế nhỏ gọn nhưng đầy đủ chức năng cho việc hiển thị chữ số, thời gian. Chỉ với 3 chân CLK, DATA, LATCH kết nối với vi điều khiển là có thể hiển thị giá trị số lên module.

Thông số kỹ thuật

- Sử dụng 4 led 7 đoạn.

- Gồm có 2 chân cấp nguồn và 3 chân điều khiển( VCC, GND, DATA,LATCH,CLOCK ).

- Led 7 đoạn được tích hợp IC chuyên dụng 74HC595.

- Tín hiệu điều khiển có thể là 5V hoặc 3V3.

- Có 4 lỗ bắt vít M3 thuận tiện cho việc gá đặt.

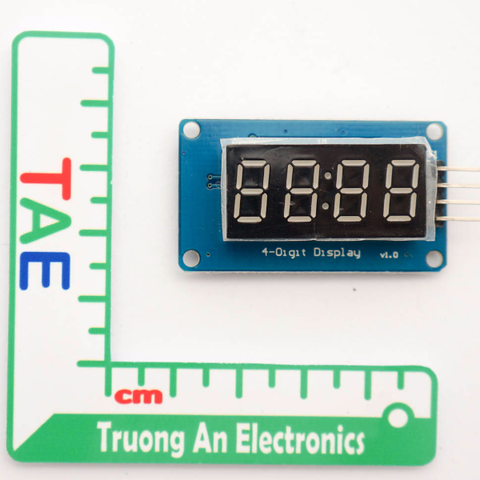

- Kích thước: 42 x 24 x12 mm.

Sơ đồ nối dây

Code mẫu
