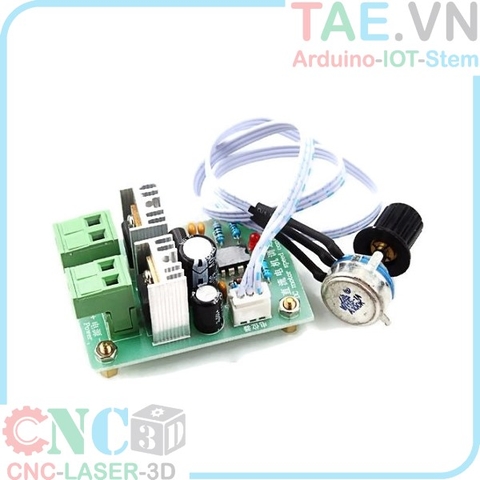

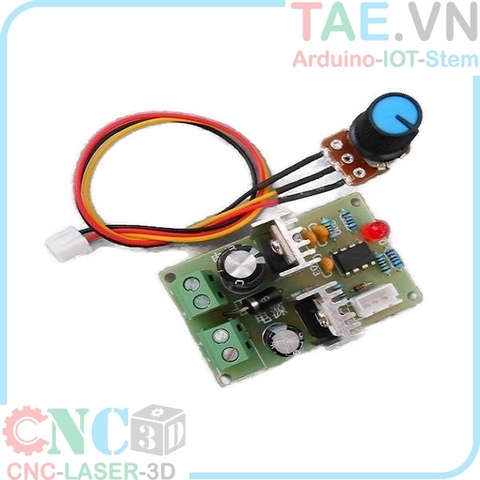

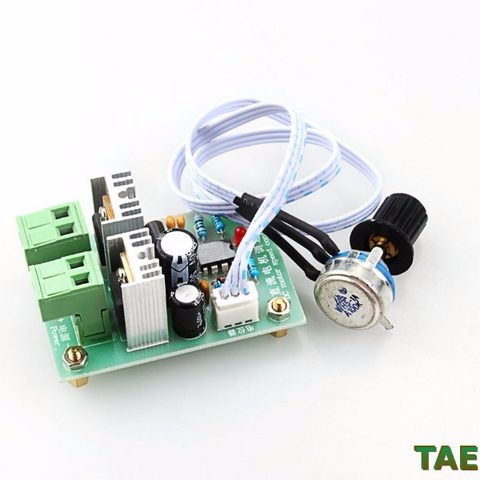

Mạch Điều Khiển Động Cơ 12V - 36V/10A

Mạch Điều Khiển Động Cơ 12V - 36V/10A là mạch chuyên điều khiển tốc độ động cơ DC 400W bằng biến trở. Mạch có cổng kết nối biến trở riêng khi người dùng cần kéo biến trở ra ngoài mạch (gắn vỏ hộp).

Mạch dùng 2 tụ 50V 1000uF ==> độ gợn sóng thấp.

Cách sử dụng vô cùng đơn giản : mắc động cơ vào cổng motor và cấp nguồn vào mạch ==> chỉnh tốc độ bằng biến trở.

Thông số kỹ thuật

- Nguồn : 10 - 40 VDC

- Công suất tối đa : 400W

- Dòng tối đa : 10A , dòng ổn định thường dùng : 5A

- Hỗ trợ tần số PWM : 25kHz

- Giải điều chỉnh (độ rộng xung) : 0 - 100%

- Biến trở điều chỉnh : 100K Ohm

- Kích thước : 36 x 56 x 28mm

Lưu ý quan trọng :

• Phải cấp đúng cực, cắm ngược sẽ cháy mạch
• Mạch không điều chỉnh được động cơ AC
