Mạch GSM GPRS Sim800A (Sim900A Upgrade) Mini V2

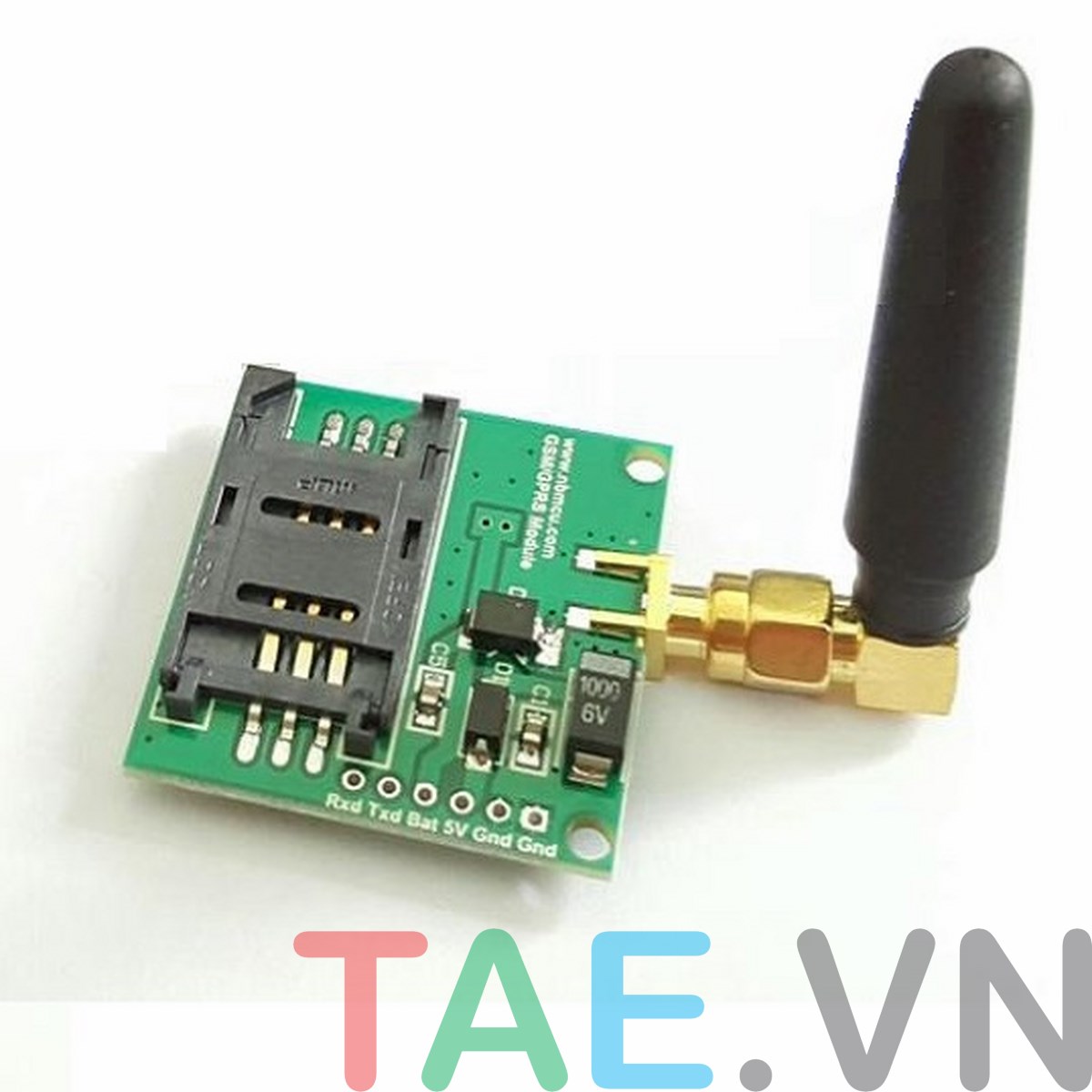

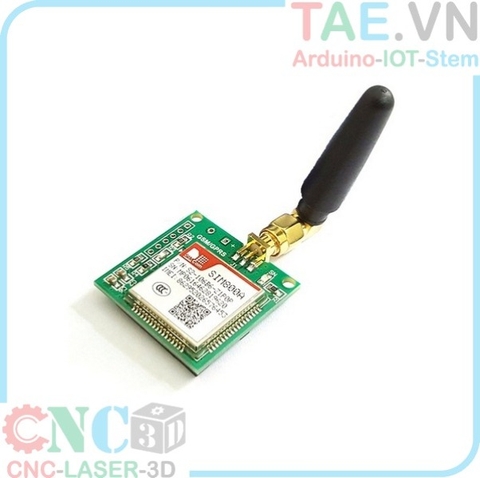

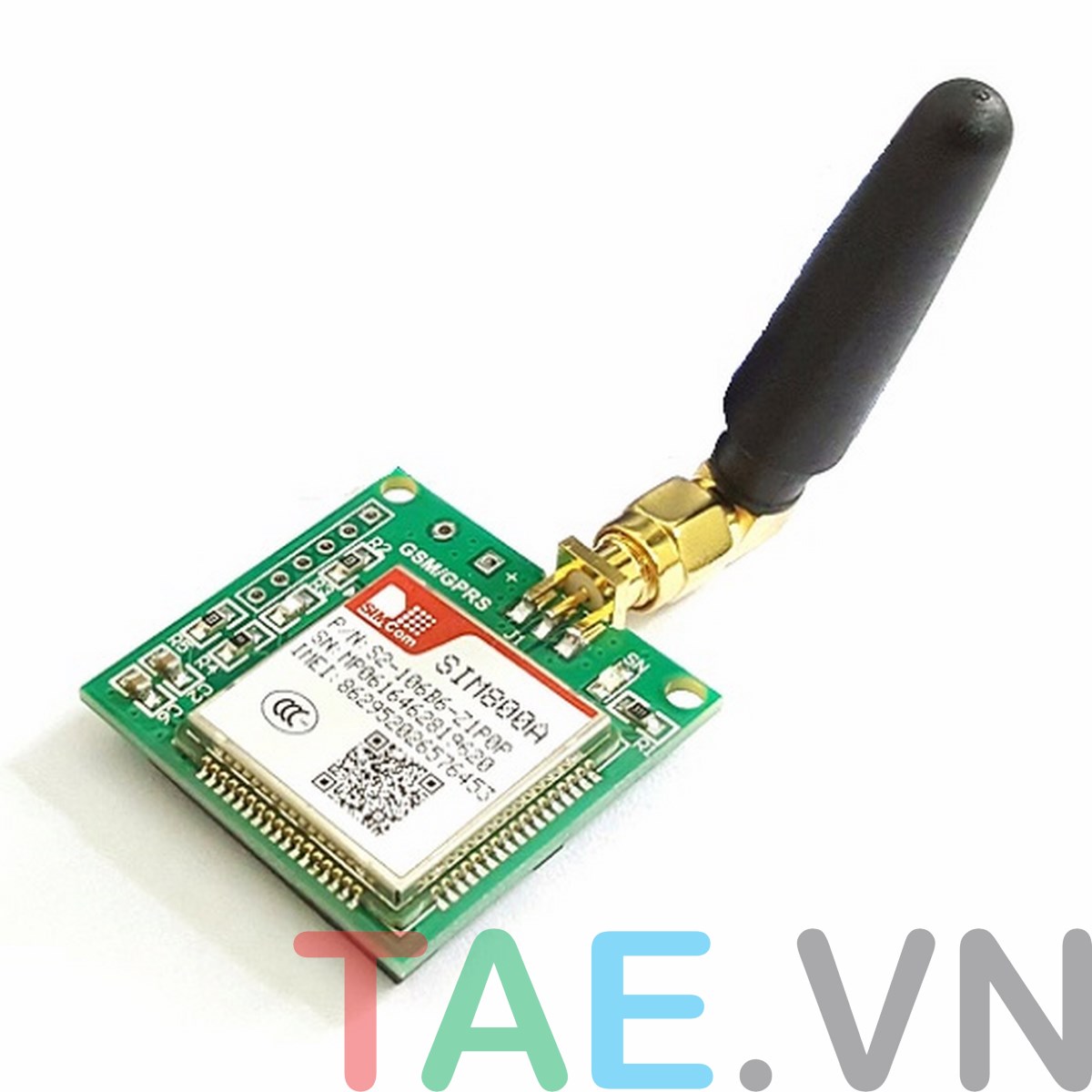

Mạch GSM GPRS Sim800A (Sim900A Upgrade) Mini V2 được thiết kế nhỏ gọn với chi phí thấp nhưng vẫn đảm bảo được khả năng hoạt động tốt. Mạch được thiết kế ra các chân cơ bản của SIM800A, tích hợp khe cắm Sim kích thước chuẩn và Anten GSM đi kèm cho khả năng bắt sóng ổn định. Mạch GSM GPRS Sim800A Mini V2 được thiết kế để có khả năng cấp nguồn trực tiếp 5VDC và nguồn không cần phải có dòng lớn (nhờ có diod và tụ bù), có thể sử dụng trực tiếp chân 5V của Arduino hoặc nguồn 5VDC từ cổng USB máy tính.

- IC chính: Module GSM GPRS Sim800A (Sim900A Upgrade)

- Nguồn cấp: 4.5-5V, có thể sử dụng với nguồn dòng thấp từ 500mAh trở lên (như cổng USB, nguồn từ Board Arduino). Khuyên dùng nguồn 2A để đảm bảo hiệu suất hoạt động của SIM

- Tích hợp khe Sim kích thước chuẩn.

- Tích hợp led báo trạng thái Sim800A

- Tích hợp tụ bù điện dung cao và Diod giảm áp để có thể cấp 5VDC và nguồn dòng thấp.

- Dòng khi ở chế độ chờ: 10 mA

- Dòng khi hoạt động: 100 mA đến 2A.

- Kích thước: 2.5 cm x 3.1 cm

- Chức năng các chân:

+ RXD: Chân nhận Uart RX.

+ TXD: Chân truyền Uart TX.

+ BAT: Nếu sử dụng pin Lion 3.7VDC thì dùng chân này để cấp nguồn.

+ 5V : Nguồn dương cấp 4.5~5VDC nuôi Module Sim800A hoạt động.

+ GND: Chân Mass, cấp 0V.

+ GND: Chân Mass, cấp 0V.

Datasheet và tập lệnh AT xem thêm tại đây

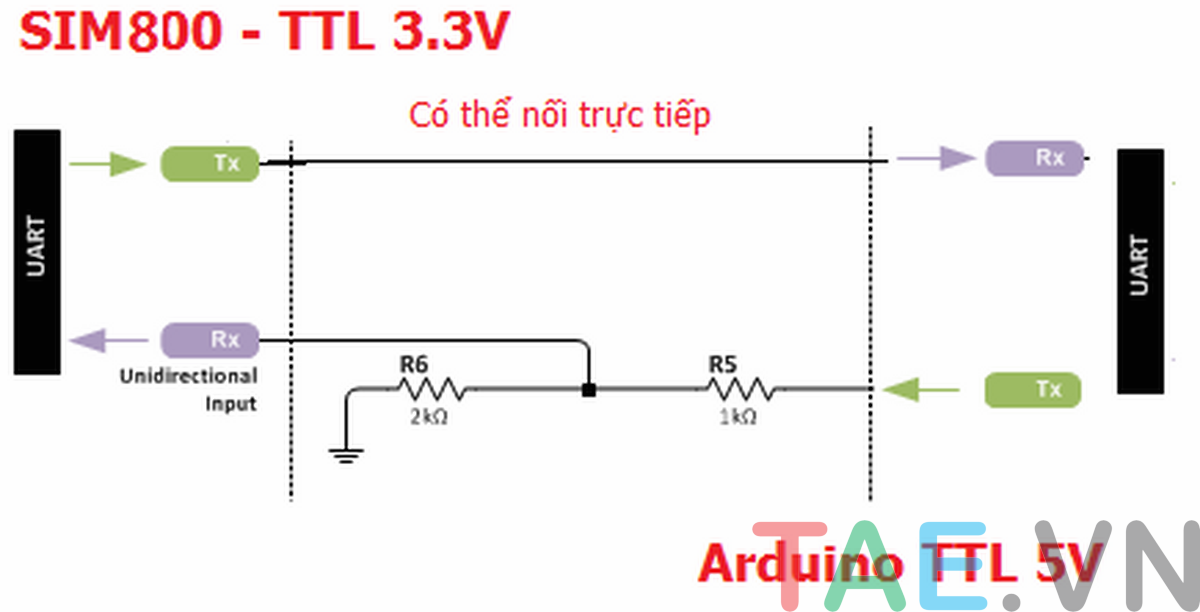

Lưu ý: nếu các bạn muốn sử dụng mạch này cho dự án, chạy lâu dài và ổn định thì nên cấp nguồn từ 2A trở lên, ngoài ra các chân GPIO của SIM800A chạy mức Logic 3.3V nên khi mắc với Vi điều khiển hoặc các mạch có mức Logic 5V thì nên cho qua IC đệm, mạch chuyển mức tín hiệu Logic hoặc ít nhất hoặc ít nhất mắc cầu phân áp bằng điện trở trước khi vào chân Vi điều khiển. Nguồn cổng usb của sạc điện thoại, hay adaptor không qua mạch giảm áp nên có thể lớn hơn 5V (khoản 5.15V) nên không sử dụng được vì sẽ làm cháy sim800A.
