Mạch Kích Tạo Trễ Đóng Ngắt Relay 0.13 - 3700 Giây

Thông Tin Sản Phẩm

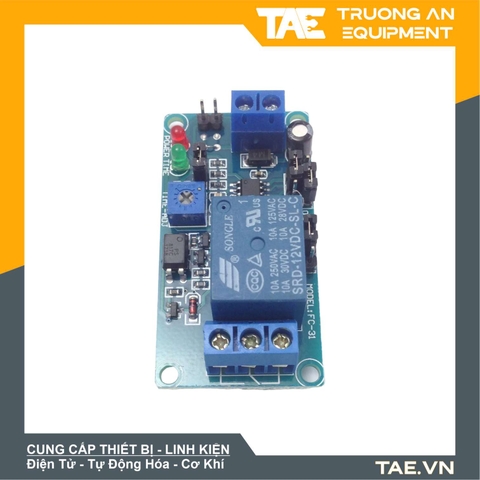

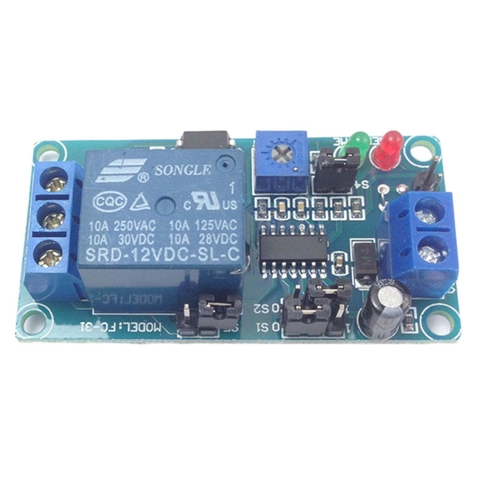

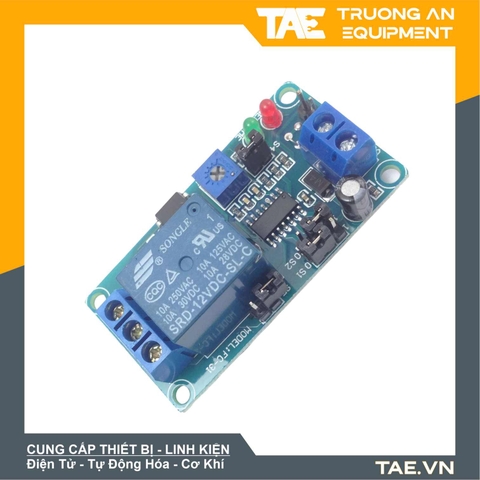

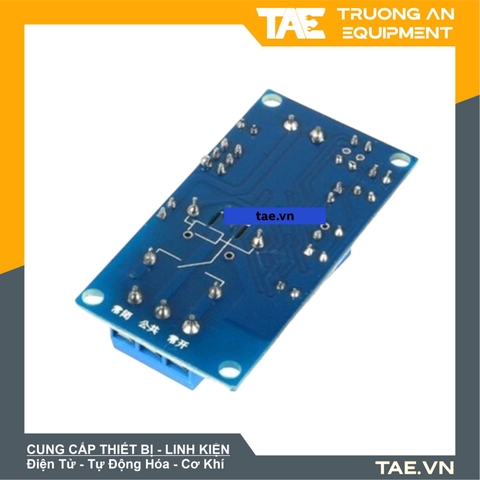

Mạch Kích Tạo Trễ Đóng Ngắt Relay 0.13 - 3700 Giây là sản phẩm dùng để tạo trễ khi đóng ngắt thiết bị có thể điều chỉnh thời gian tạo trễ dễ dàng từ 0.13 - 3700 giây bằng jumper và chiết áp. Mạch được thiết kế nhỏ gọn, có relay, jumper và đèn báo. Sản phẩm thường được dùng trong các ứng dụng như tạo trễ khi đóng ngắt thiết bị, nhà thông minh, máy hàn điểm, tạo trễ chống trộm.v.v...

- Điện áp: 12VDC

- Dòng điện tĩnh: 12mA

- Thời gian tạo trễ: 0.13s - 3700s dễ dàng điều chỉnh bằng jumper S1, S2, S4 và chiết áp theo sơ đồ bên dưới.

- Tiếp điểm relay: 1 cặp tiếp điểm (NO, COM, NC)

- Công suất relay: 2200W - 10A/250VAC - 10A/30VDC

- Có đèn báo nguồn và báo trạng thái relay.

- Có Jumper S5 điều chỉnh đóng cắt AC và DC. Nếu sử dụng đóng cắt nguồn DC 12V thì cắm nối tắt jumper S5, còn sử dụng đóng cắt nguồn AC hoặc điện áp khác thì không cắm nối tắt jumper này. (Jumper S5 nối từ nguồn VCC ra tiếp điểm)

- Ngõ kích: nối tắt jumper (nối mạch) theo sơ đồ bên dưới

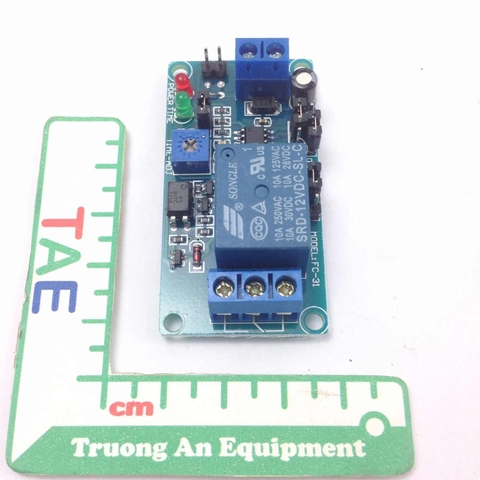

- Kích thước: 57x30x19mm
