Mạch Test Pin Sạc 18650 1.5 - 12V

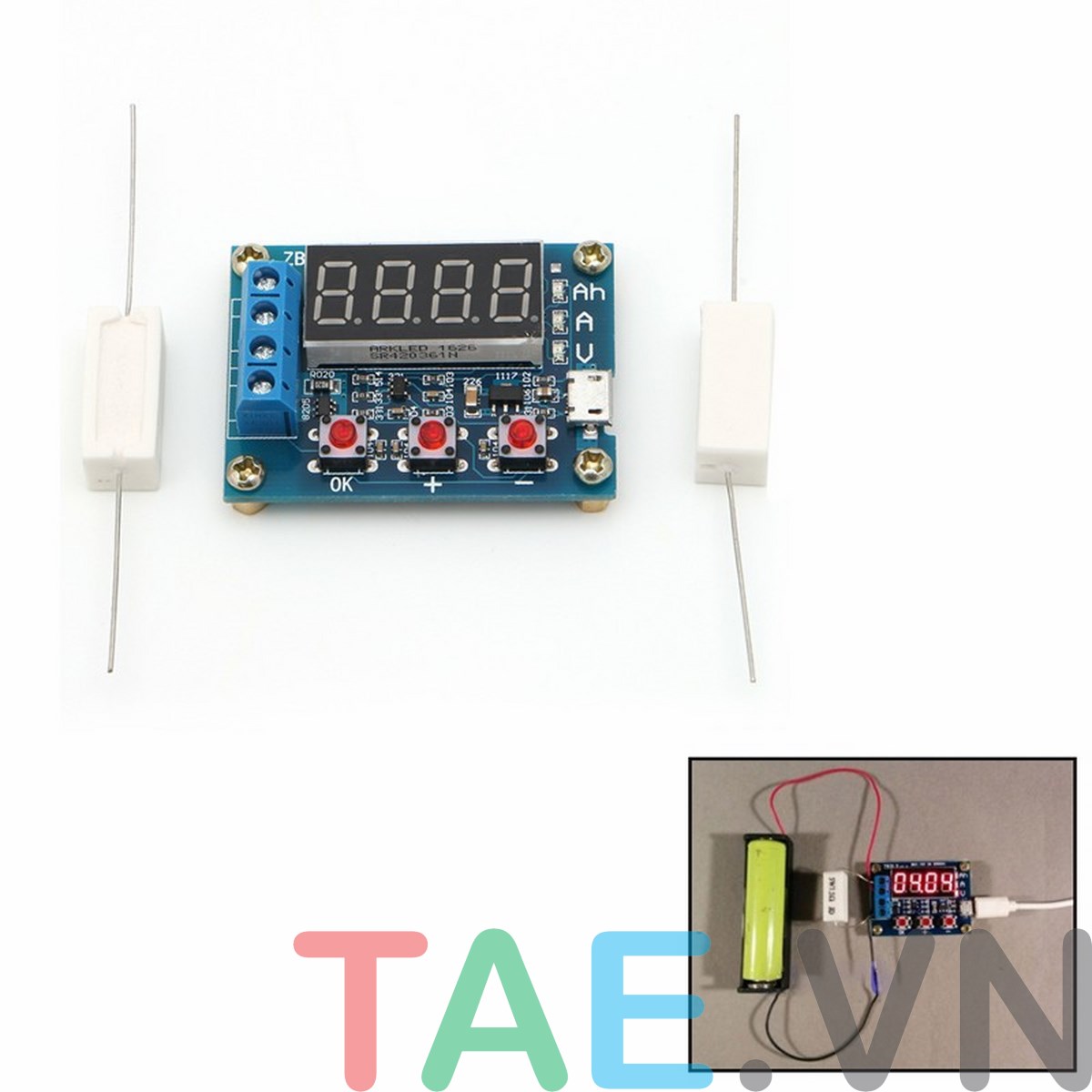

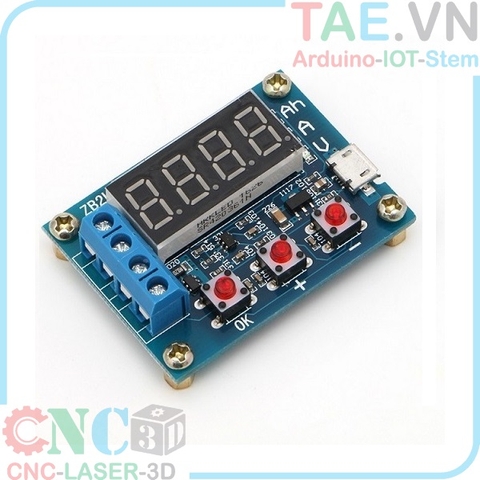

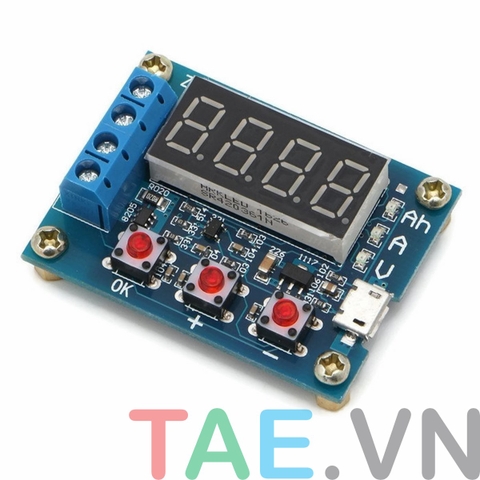

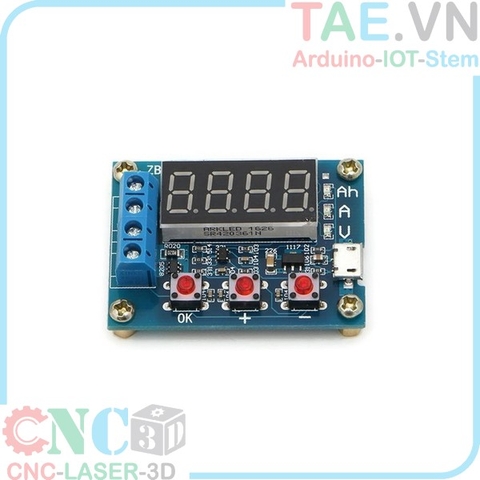

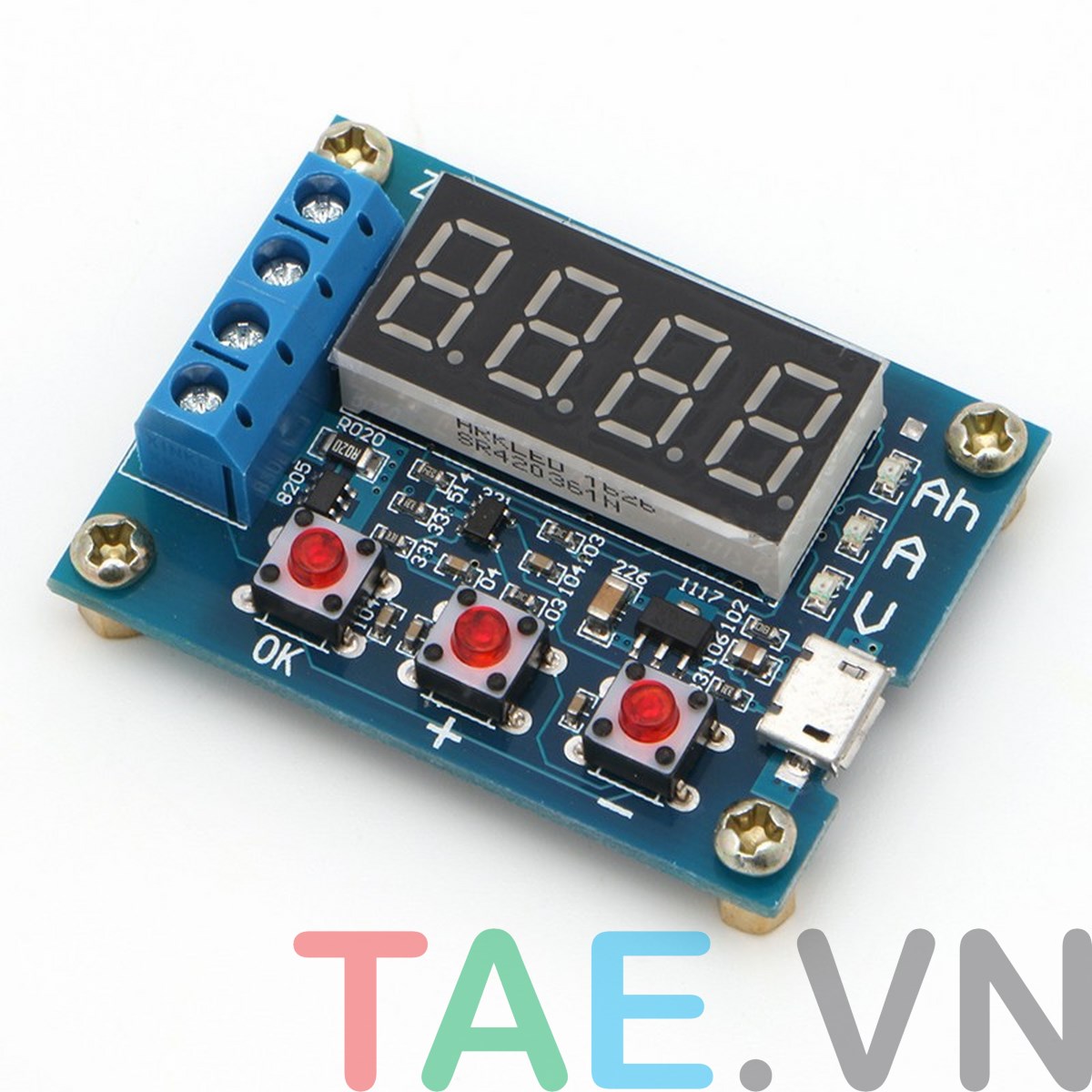

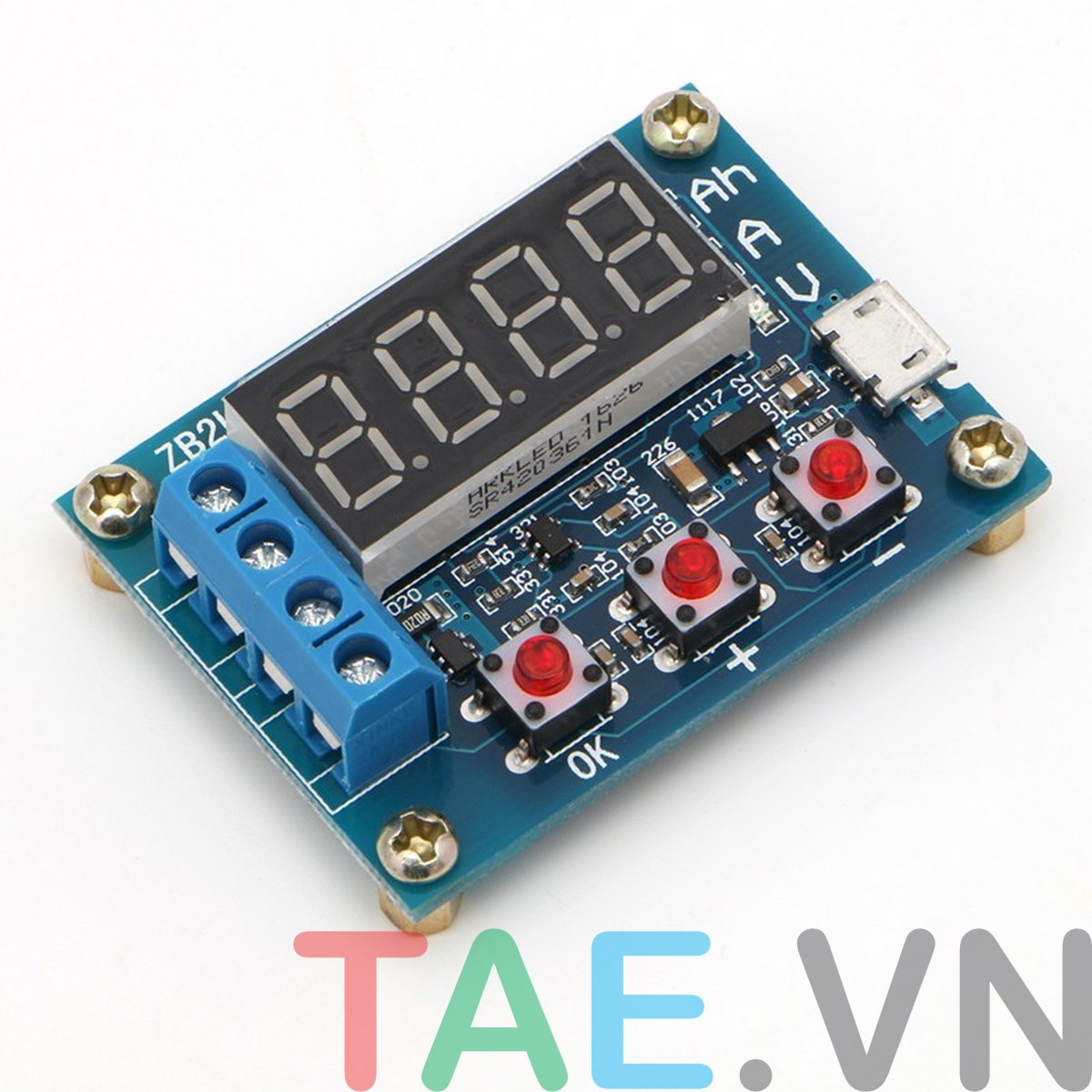

Mạch Test Pin Sạc 18650 1.5 - 12V là sản phẩm mạch kiểm tra pin li-ion với các chức năng như kiểm tra điện áp, dòng xả pin và dung lượng của pin. Được thiết kế hiển thị thông tin bằng led 7 đoạn trực quan, nút nhấn điều chỉnh dễ dàng lắp ráp và sử dụng.



- Điện áp sử dụng: 4.5 - 6VDC (Cổng micro USB)

- Dòng điện tiêu thụ: <70mA

- Với các chức năng kiểm tra pin như: kiểm tra điện áp pin, dòng xả và dung lượng pin

- Kiểm tra điện áp:

+ Điện áp xả: 1 ~ 15V

+ Độ phân giải: 0.01V

+ Điện áp kết thúc: 0.5 ~ 11V

+ Sai số điện áp đo: 1% + 0.02V

- Kiểm tra dòng xả:

+ Dòng điện xả hổ trợ: 0.001 - 3A

+ Sai số dòng điện đo: 1.5% + 0.008A

- Kiểm tra dung lượng:

+ Dung lượng tối đa có thể kiểm tra: 9999Ah (9999000mAh)

- Kích thước mạch: 50 x 37 x 17mm

- Bộ sản phẩm bao gồm:

+ Mạch kiểm tra

+ Mặt kính mica và chân đế

- Hướng dẫn sử dụng:

1. Pin cần được sạc đầy

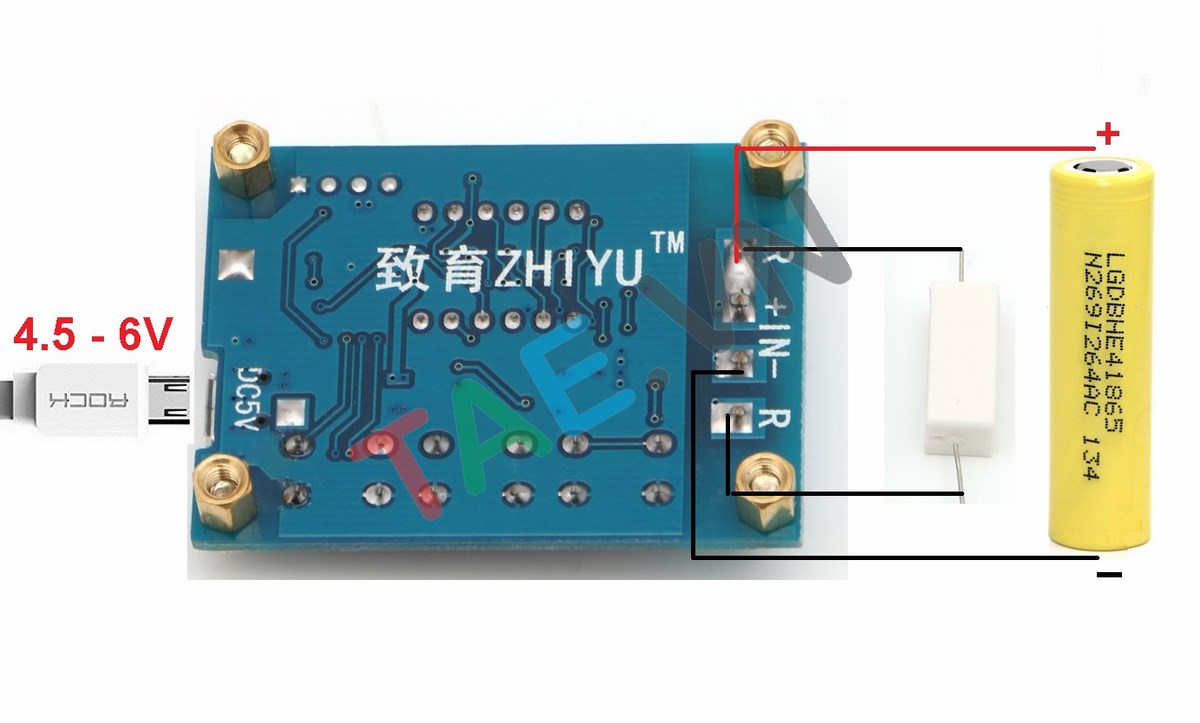

2. Kết nối pin theo sơ đồ hình vẽ. Lưu ý lắp đúng cực pin vì lắp sai sẽ có thể làm hỏng mạch tải.

3. Kết nối tải giả theo sơ đồ hình vẽ. Cấp nguồn cho mạch thông qua cổng micro USB

4. Cài đặt điện áp kiểm tra pin tùy thuộc vào loại pin cho phù hợp bằng nút "+" "-". VD: pin lithium 18650 điện áp tối đa là 4.2V

5. Nhấn nút "OK" để bắt đầu quá trình đo. Mạch sẽ tự động hoạt động và tự ngắt tải khi đến điện áp đã cài đặt. đèn báo hiển thị ở các dòng Ah (dung lượng), A (dòng xả), V (điện áp) tương ứng với giá trị hiển thị ở led 7 đoạn.

6. Nhấn nút "OK" để tắt đèn chỉ thị.

- Các lỗi hiển thị khi sử dụng:

+ Err1: Điện áp pin lớn hơn 15V

+ Err2: Điện áp pin thấp hơn giá trị dừng cài đặt

+ Err3: Pin không đủ để xả  hoặc điện trở tải quá cao

+ Err4: Quá dòng (dòng điện vượt quá 3.1A)
