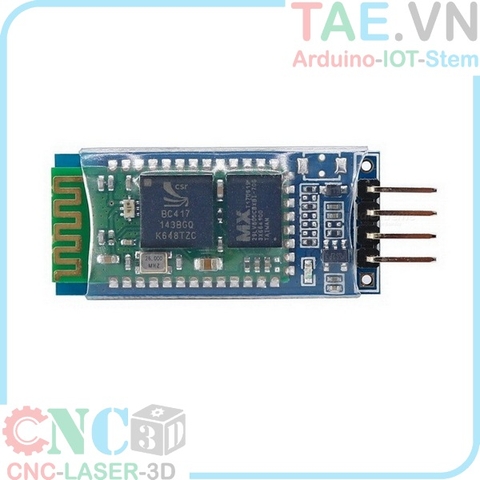

Mạch truyền nhận Bluetooth HC06

Mạch truyền nhận Bluetooth HC06 (slave) ra chân hoàn chỉnh giúp dễ dàng kết nối để thực hiện các thí nghiệm, mạch truyền nhận Bluetooth HC06 được thiết kế để cho thể hoạt động từ mức điện áp 3v3 => 5v. Khi kết nối với máy tính, HC-06 được sử dụng như 1 cổng COM ảo, việc truyền nhận với COM ảo sẽ giống như truyền nhận dữ liệu trực tiếp với UART trên mạch truyền nhận Bluetooth HC06.

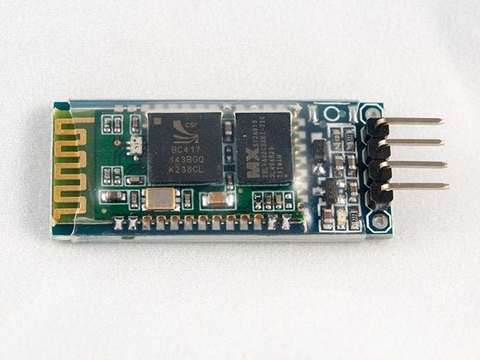

Mạch truyền nhận Bluetooth HC06

Mạch truyền nhận Bluetooth HC06-Thông số kỹ thuật

- Cấu hình Slave là cấu hình ban đầu, không thay đổi được

- Sử dụng chip CSR Bluetooth V2.0

- Điện áp sử cho 3.3V ( Hỗ trợ IC ổn áp đầu vào 5V)

- Thứ tự chân: STATE RXD TXD GND VCC WAKEUP

- Tốc Độ Hỗ Trợ: 200,2400,4800,9600,19200,38400,57600,115200

- Kích thước Module: 28mm x 15 mm x 2.35mm

- Dòng hoạt động: 20-30mA

- Tần số: 2.4GHz ISM band

- Tốc độ:

   + Asynchronous: 2.1Mbps(Max)/160kbps

   + Synchronous: 1Mbps/1Mbps

- Bảo mật: Authentication and encryption

- Giao tiếp: Bluetooth serial port

- Nhiệt độ làm việc: -20 ~ +75 Độ C

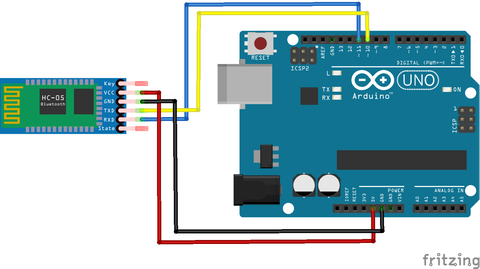

Mạch truyền nhận Bluetooth HC06-Sơ đồ nối dây

Mạch truyền nhận Bluetooth HC06
