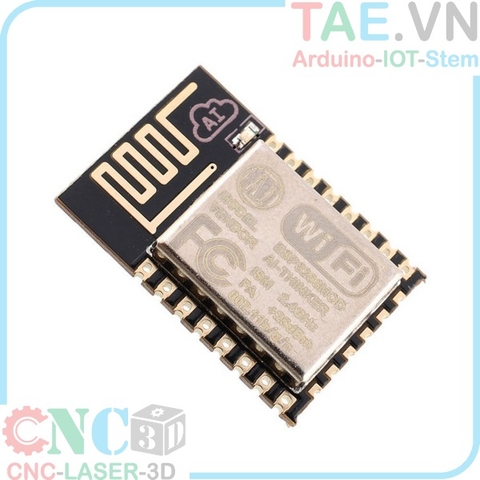

Mạch truyền nhận Wifi ESP8266-12

Mạch truyền nhận Wifi ESP8266-12 là module wifi giá rẻ và được đánh giá rất cao cho các ứng dụng liên quan đến Internet và Wifi cũng như các ứng dụng truyền nhận sử dụng thay thế cho các module RF khác.

ESP8266 là một chip tích hợp cao, được thiết kế cho nhu cầu của một thế giới kết nối mới, thế giới Internet of thing (IOT). Nó cung cấp một giải pháp kết nối mạng Wi-Fi đầy đủ và khép kín, cho phép nó có thể lưu trữ các ứng dụng hoặc để giảm tải tất cả các chức năng kết nối mạng Wi-Fi từ một bộ xử lý ứng dụng. Giúp các bạn sử lí được các nhu cầu cơ bản hằng ngày về điều khiển và truyền nhận tín hiệu không dây một cách tối ưu nhất.

ESP8266 có xử lý và khả năng lưu trữ mạnh mẽ cho phép nó được tích hợp với các bộ cảm biến, vi điều khiển và các thiết bị ứng dụng cụ thể khác thông qua GPIOs với một chi phí tối thiểu và một  PCB tối thiểu.

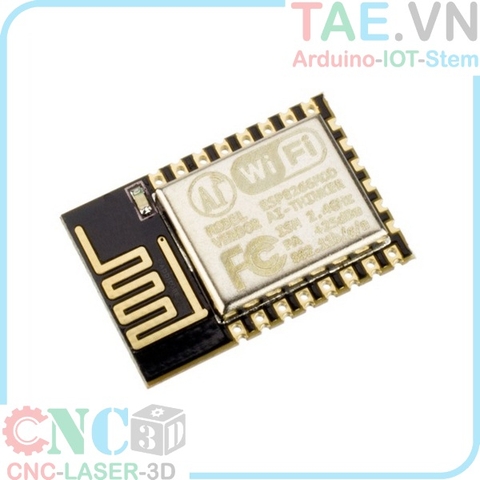

Mạch truyền nhận Wifi ESP8266-12

Đặc tính nổi bật của Mạch truyền nhận Wifi ESP8266-12

  • SDIO 2.0, SPI, UART
  • 32-pin QFN ( Chip esp8266)
  • Tích hợp RF switch, balun, 24dBm PA, DCXO, and PMU
  • Tích hợp bộ xử lý RISC, trên chip bộ nhớ và giao diện bộ nhớ bên ngoài
  • Tích hợp bộ vi xử lý MAC / baseband
  • Chất lượng quản lý dịch vụ
  • Giao diện I2S cho độ trung thực cao ứng dụng âm thanh
  • On-chip thấp học sinh bỏ học điều chỉnh tuyến tính cho tất cả các nguồn cung cấp nội bộ
  • Kiến trúc giả miễn phí thế hệ đồng hồ độc quyền
  • Tích hợp WEP, TKIP, AES, và các công cụ WAPI

Thông số kỹ thuật của Mạch truyền nhận Wifi ESP8266-12

  • Wifi 802.11 b/g/n
  • Wi-Fi Direct (P2P), soft-AP
  • Tích hợp giao thức TCP / IP stack
  • Tích hợp TR chuyển đổi, balun, LNA, bộ khuếch đại quyền lực và phù hợp với mạng
  • PLLs tích hợp, quản lý, DCXO và các đơn vị quản lý điện năng
  • + Công suất đầu ra 19.5dBm ở chế độ 802.11b
  • Tích hợp công suất thấp 32-bit CPU có thể được sử dụng như là bộ vi xử lý ứng dụng
  • SDIO 1.1 / 2.0, SPI, UART
  • STBC, MIMO 1 × 1, 2 × 1 MIMO
  • A-MPDU & A-MSDU tập hợp & 0.4ms khoảng bảo vệ
  • Thức dậy và truyền tải các gói dữ liệu trong <2ms
  • Chế độ chờ tiêu thụ điện năng <1.0mW (DTIM3)
  • ADC + GPIO0/2/4/5/12/13/14/15/16

Sơ đồ chân Mạch truyền nhận Wifi ESP8266-12

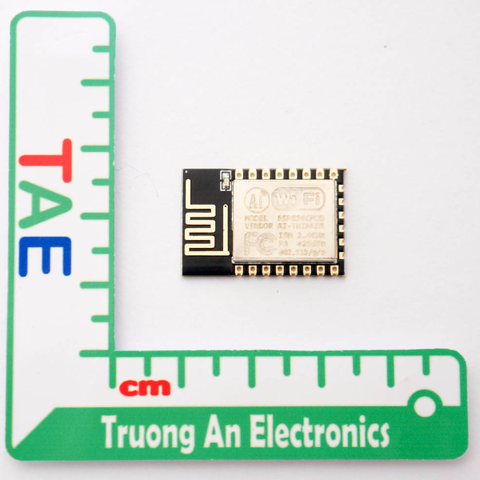

Kích thước Mạch truyền nhận Wifi ESP8266-12

Thư viện 3D cho Altium

Sơ đồ đấu nối để kiểm tra tập lệnh AT

Tập lệnh AT:

  • AT – Kiểm tra kết nối
  • AT+RST – Reset module

  • AT+GMR – Kiểm tra phiên bản firmware

  • AT+CWMODE? – Kiểm tra kiểu kết nối

    Giá trị trả về sẽ là 1,2,3 tương ứng với STA, AP, BOTH
    STA: Station
    AP: Access point
    BOTH: cả 2

  • AT+CWLAP – Hiển thị danh sách các cột WIFI

  • AT+CWJAP – Kết nối với Access point
    Cú pháp kết nối như sau: AT+CWJAP=”SSID”,”PW”
    SSID là tên của Access point
    PW là mật khẩu

  • AT+CIFSR – Kiểm tra IP

  • AT+CIPMUX – Thiết lập kết nối TCP/UDP.
    AT+ CIPMUX?: xem cài đặt thiết lập.
    AT+ CIPMUX=0: single.
    AT+ CIPMUX=1: Multiple.

  • AT+CIPSERVER= <mode>[,<port>] – thiết lập server:
    Mode = 0: Close server .
    Mode =1: Open server.
    Port: Cổng.

Video cho Mạch truyền nhận Wifi ESP8266-12
