Rotary Encoder Module

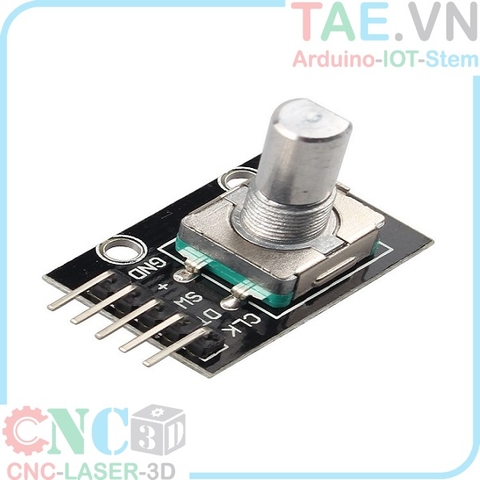

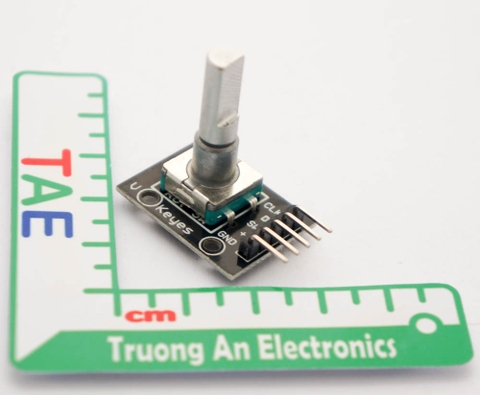

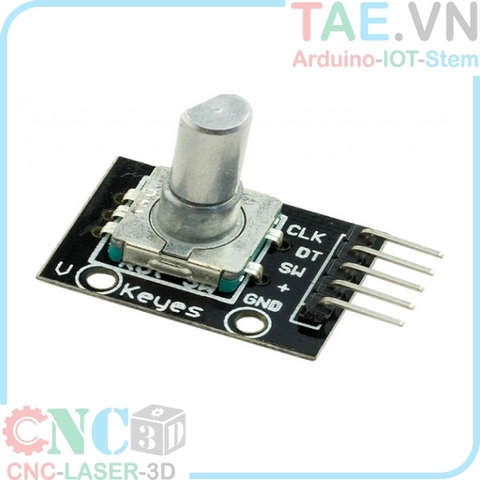

Rotaty Encoder Module trông giống 1 module biến trở nhưng có ngõ ra dạng xung số. Bằng việc xoay núm vặn, ngõ ra xung của 2 kênh sẽ thay đổi với 1 độ lệch pha xác định (90độ)  giúp phân biệt được chiều xoay.

Đếm số lượng xung ngõ ra sẽ cho biết vị trí góc xoay, vị trí này là không giới hạn. Đồng thời module cũng cung cấp 1 nút nhấn có thể được lập trình để trở thành 1 nút reset giá trị đếm.

Thông số kỹ thuật

- Ngõ ra 2 kênh dạng xung khi xoay, giống như 1 encoder, còn gọi là Volume số.
- Có ngõ ra số on/off như 1 nút nhấn cơ.
- Góc xoay không giới hạn, chiều quay có thể được phân biệt theo dạng xung ngõ ra của 2 kênh.
- Chân kết nối kiểu hàng rào cắm (5 chân).
- Điện áp hoạt động 5VDC

Ứng dụng

-  Điều khiển tốc độ động cơ.
-  Dimmer số.

Sơ đồ nối dây

Code mẫu
