Mạch Cảm Biến Âm Thanh

Tình trạng: Có sẵn 7 sản phẩm

SKU: M1-02/004922

Thương hiệu: OEM

Loại: Mạch Điện - Cảm Biến

15.000₫ (chưa gồm VAT)

16.950₫ (đã gồm VAT)

Gọi ngay 0833811811 để được tư vấn và hỗ trợ!

Thông Tin Sản Phẩm

Mô tả sản phẩm

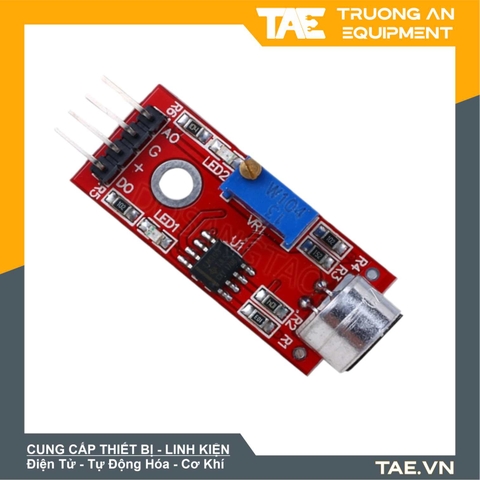

Mạch Cảm Biến Âm Thanh được thiết kế gồm 1 micro, 1 bộ so sánh và có 2 ngõ ra:
- A0: ngõ ra tương tự, tín hiệu điện áp ngõ ra của micro.
- D0: khi cường độ âm thanh đạt tới môt ngưỡng nhất định, đầu ra tín hiệu cao/thấp, ngưỡng có thể điều chỉnh qua biến trở trên cảm biến.

Mạch cảm biến âm thanh KY-037 thường được sử dụng trong các ứng dụng như:
- Điều khiển ánh sáng: điều khiển đèn LED hoặc các thiết bị khác khi âm thanh được phát ra trong môi trường.
- Điều khiển âm thanh: điều khiển các bộ khuếch đại âm thanh, để điều chỉnh âm lượng, tần số hoặc các thông số khác của âm thanh.
- Điều khiển robot: để điều khiển robot, đặc biệt là trong các ứng dụng như robot hút bụi hoặc robot nhà thông minh.
Tuy nhiên, cần lưu ý rằng mạch cảm biến âm thanh KY-037 chỉ có độ nhạy tương đối thấp và chỉ phù hợp với các ứng dụng cơ bản. Nếu bạn cần đo mức độ âm thanh chính xác hơn hoặc muốn sử dụng trong các ứng dụng chuyên nghiệp, bạn có thể cân nhắc sử dụng các loại cảm biến âm thanh chất lượng cao hơn.

Thông số kỹ thuật
- Nguồn cấp: 3-15VDC
- Tín hiệu ngõ ra: digital và analog
- Độ nhạy có thể điều chỉnh bằng chiết áp trên mạch
- IC so sánh: LM393
- Có 4 chân kết nối (có kí hiệu trên sản phẩm)
+ Chân +: chân cấp nguồn
+ G: chân nối đất
+ A0: chân xuất tín hiệu analog
+ D0: chân xuất tín hiệu digital

Kết nối với Arduino

Chân + kết nối với 5V của Arduino
Chân G kết nối với GND của Arduino
Chân A0 kết nối với A0 của Arduino
Chân D0 kết nối với D13 của Arduino

Code tham khảo Mạch Cảm Biến Âm Thanh với Arduino sử dụng tín hiệu digital

int Led = 13 ;// define LED Interface
int buttonpin = 3; // define D0 Sensor Interface
int val = 0;// define numeric variables val

void setup ()
{
pinMode (Led, OUTPUT) ;// define LED as output interface
pinMode (buttonpin, INPUT) ;// output interface D0 is defined sensor
}

void loop ()
{
val = digitalRead(buttonpin);// digital interface will be assigned a value of pin 3 to read val
if (val == HIGH) // When the sound detection module detects a signal, LED flashes
{
digitalWrite (Led, HIGH);
}
else
{
digitalWrite (Led, LOW);
}
}

Code tham khảo Mạch Cảm Biến Âm Thanh với Arduino sử dụng tín hiệu analog

int sensorPin = A0; // select the input pin for the potentiometer
int ledPin = 13; // select the pin for the LED
int sensorValue = 0; // variable to store the value coming from the sensor

void setup ()
{
pinMode (ledPin, OUTPUT);
Serial.begin (9600);
}

void loop ()
{
sensorValue = analogRead (sensorPin);
digitalWrite (ledPin, HIGH);
delay (sensorValue);
digitalWrite (ledPin, LOW);
delay (sensorValue);
Serial.println (sensorValue, DEC);
}
