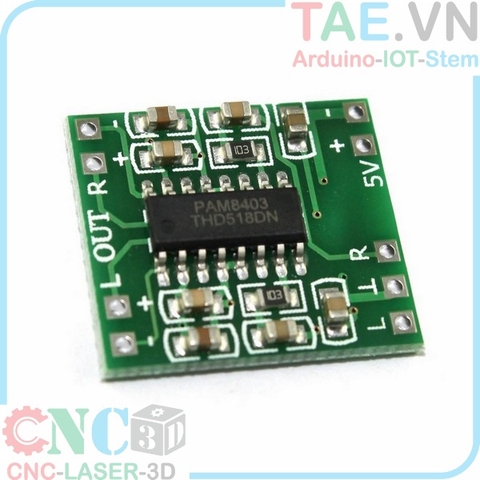

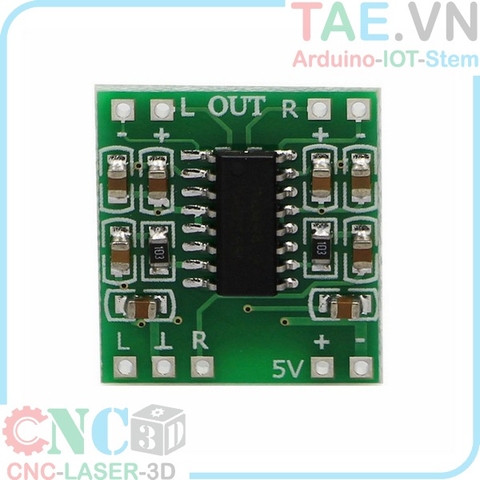

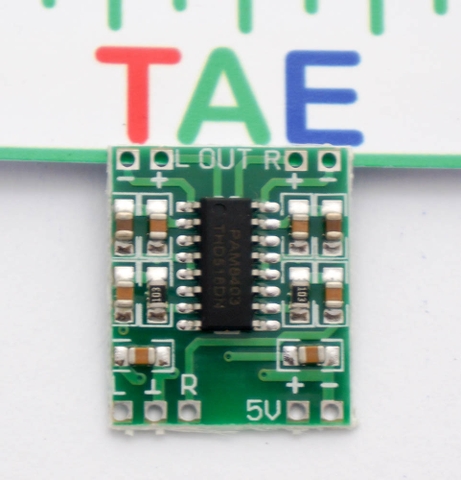

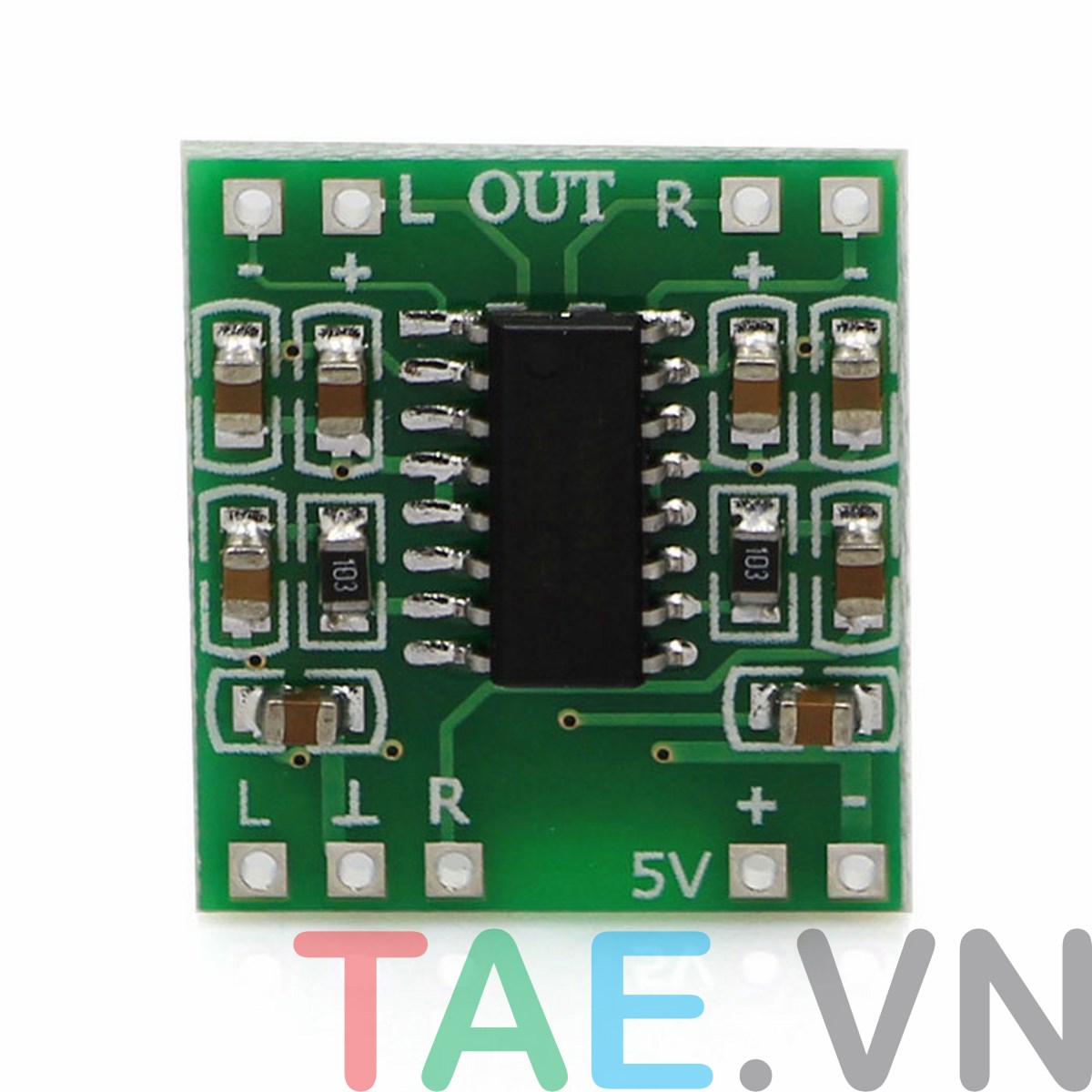

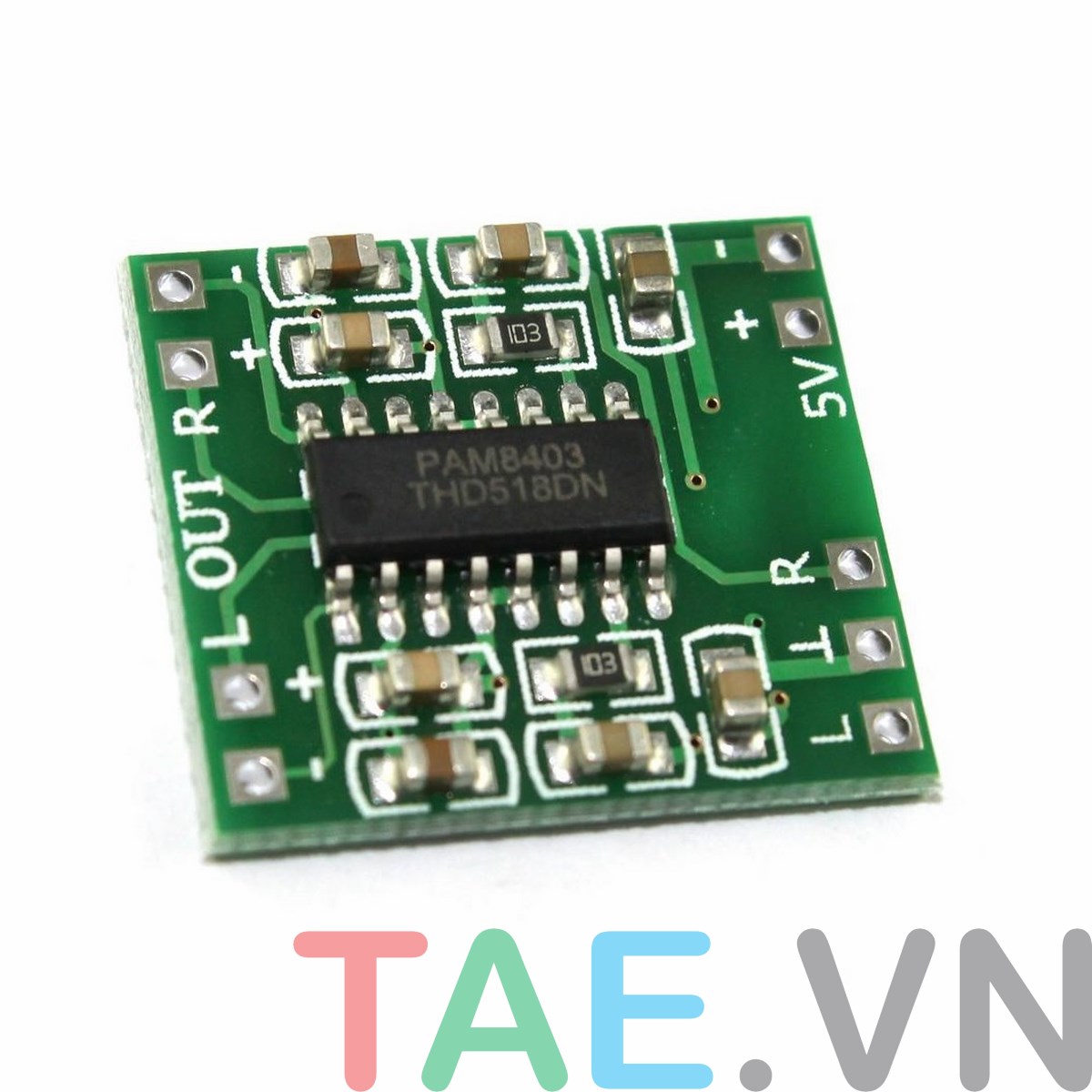

Mạch Khuếch Đại Âm Thanh 3W PAM8403 có tích hợp bộ lọc nhiễu cho tín hiệu tốt hơn, để mạch đủ công xuất 3W cho mỗi kênh thì nguồn đầu vào cần phải là 5V - 1.2A, có thể kết nối trực tiếp với loa 4Ω / 8Ω.

- Mạch sử dụng IC PAM8403 được thiết kế Class-D được tích hợp bộ lọc L-C, module được thiết kế nhỏ gọn giúp thiết kế những ứng dụng nhỏ gọn và có thể mang đi.

Thông số kỹ thuật Mạch Khuếch Đại Âm Thanh 3W PAM8403



- Điện áp sử dụng: 5V

- IC chính: PAM8403 Class D

- Hỗ trợ: Loa 4Ohm, 8Ohm

- Công suất mỗi kênh: 3W

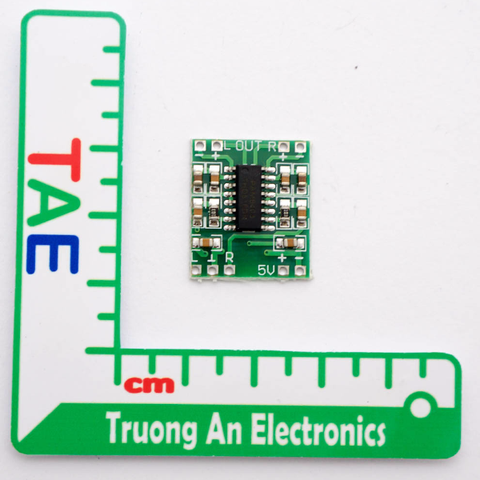

- Mạch thiết kế nhỏ gọn: 2 x 2cm

- Trọng lượng: 20g

- Thích hợp sử dụng chế tạo loa cầm tay, loa máy tính, loa bluetooth

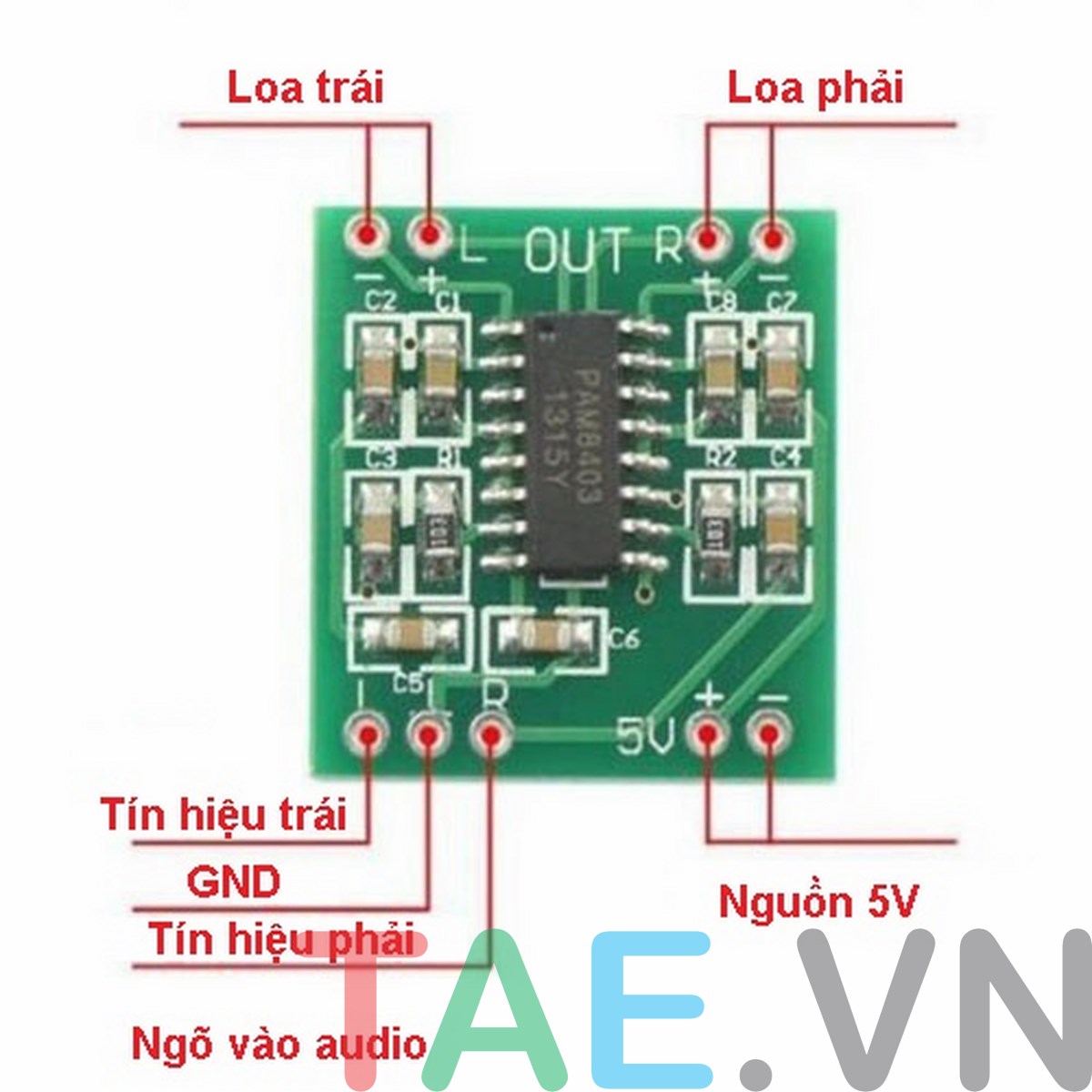

Sơ đồ nối dây
