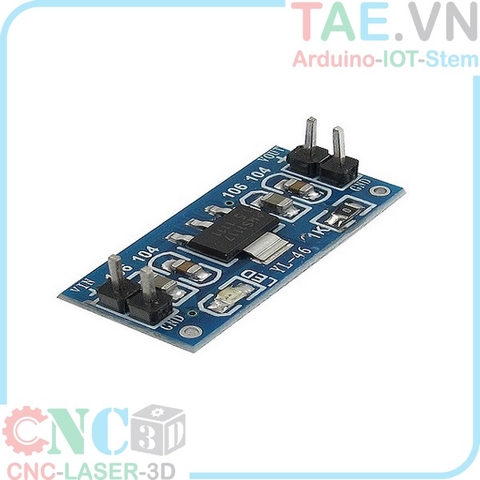

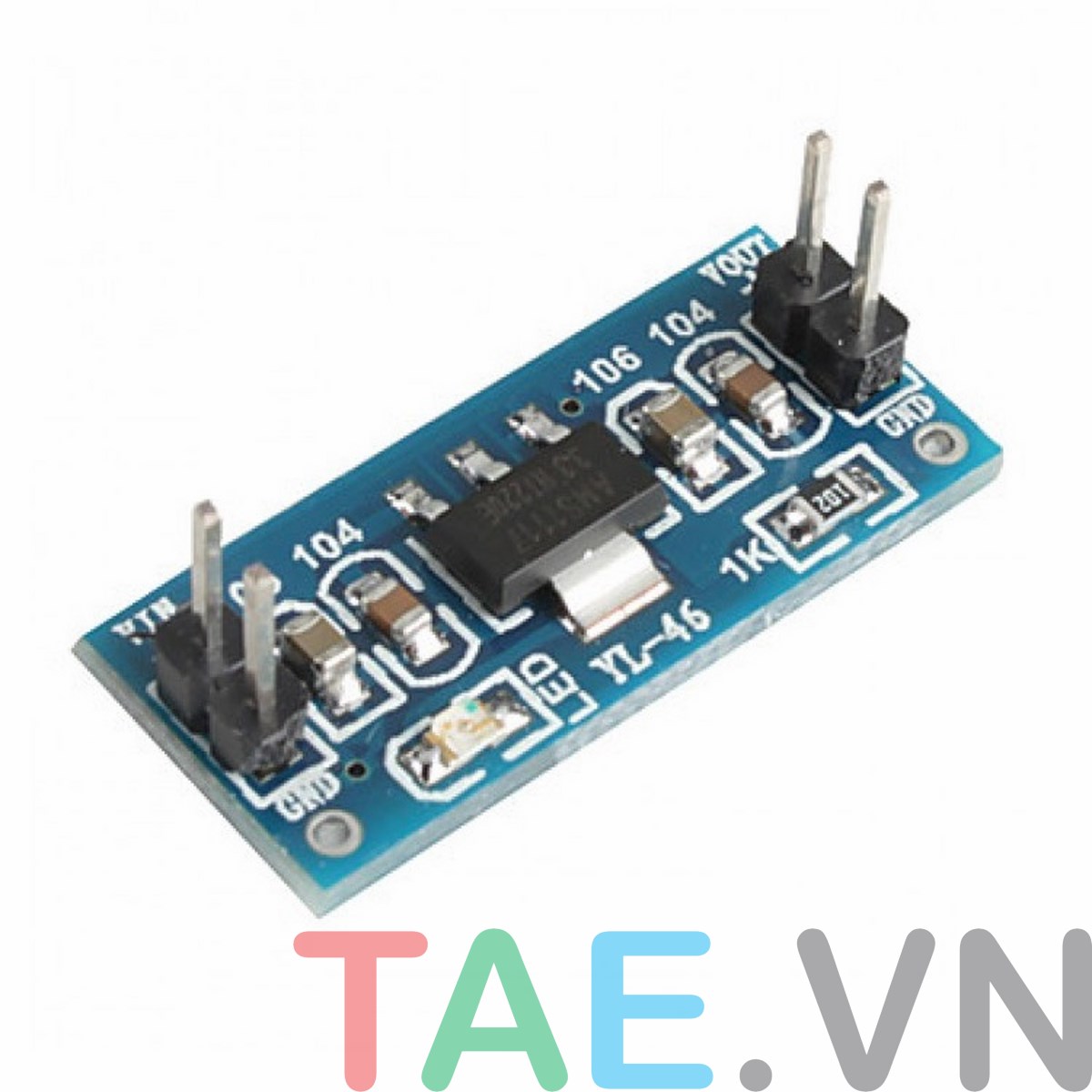

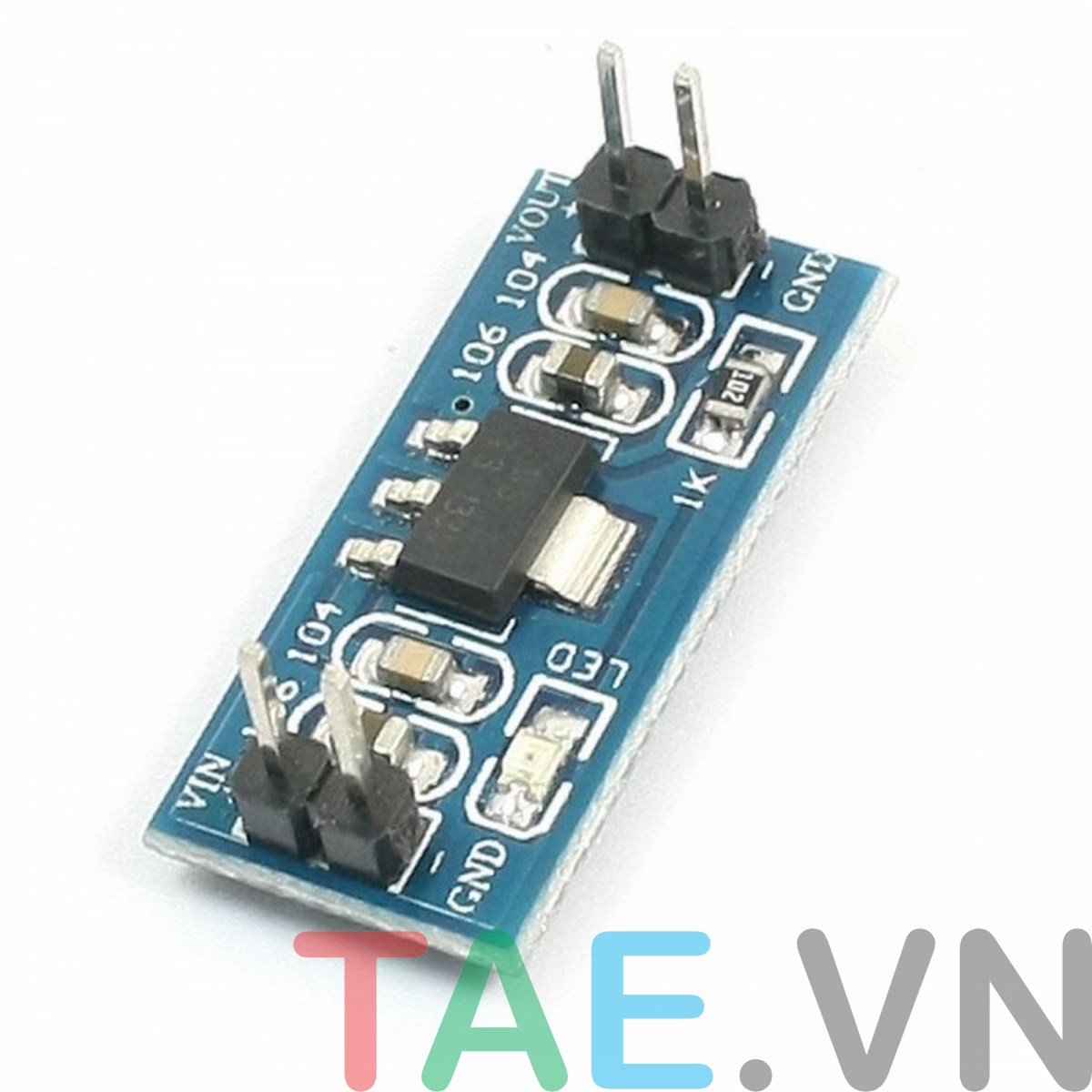

Mạch nguồn 3.3V AMS1117-3.3 là sản phẩm mạch chuyển nguồn từ 4.5 - 7V sang 3.3V cho các module như esp8266, NRF...vv. Mạch được thiết kế nhỏ gọn, ổn định và giá rất rẻ nên được sử dụng phổ biến.

Thông số kỹ thuật Mạch nguồn 3.3V AMS1117-3.3



- Sử dụng chip: AMS1117

- Có đèn led báo nguồn

- Điện áp vào : DC 4.5V - 7V (Điện áp vào tối thiểu phải cao hơn điện áp ra 1V).

- Điện áp ra: 3.3V

- Dòng điện ngõ ra: 800mA (Dòng điện thực tế có thể vượt hơn 800mA).

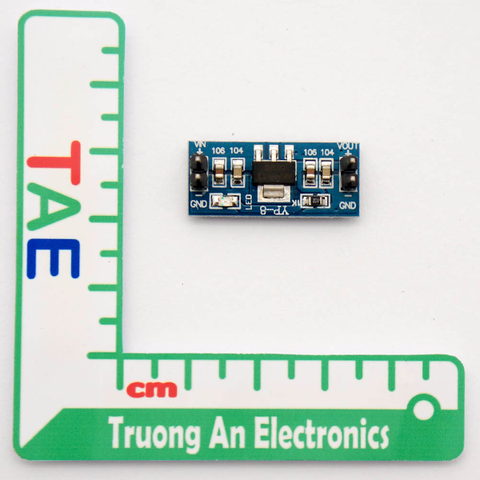

- PCB kích thước: 2,5 cm * 1.1cm.

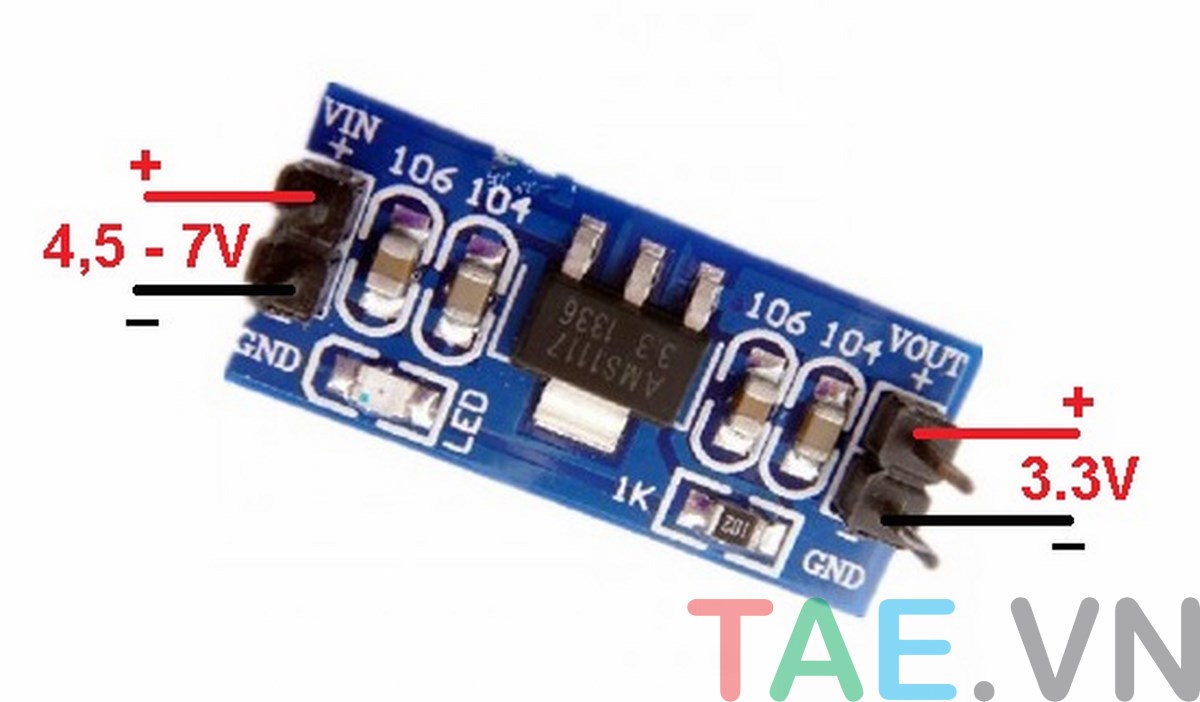

Sơ đồ nối dây
