Mạch Sạc Pin Lithium 1A TP4056

25.000₫





Mạch sạc pin Lithium-ion sử dung chip điều khiển TP4056 , kích thước nhỏ gọn chỉ 28x21mm. có thể thay đổi được dòng nạp tùy theo nhu cầu của người dùng. Thông số kỹ...

Nhà sản xuất:

Mạch sạc pin Lithium-ion sử dung chip điều khiển TP4056, kích thước nhỏ gọn chỉ 28x21mm. có thể thay đổi được dòng nạp tùy theo nhu cầu của người dùng.

Thông số kỹ thuật

- Kích thước: 28x21mm

- Điện áp đầu vào: 4.8 ~ 8.0 VDC

- Dòng tải: 1000mA Max (có thể điều chính từ 50 ~ 1000mA)

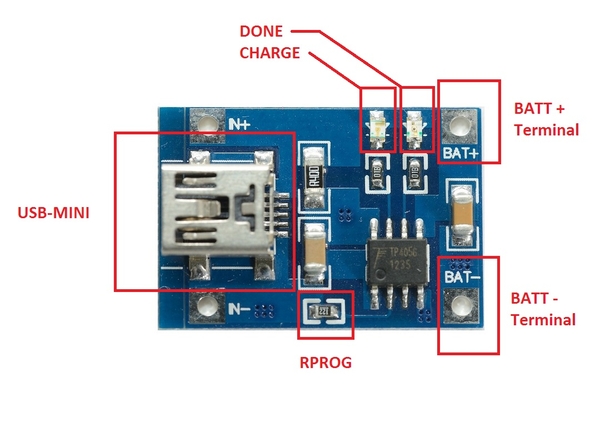

- Cấp nguồn: Qua cổng USB, hoặc ngồn ngoài qua 2 lỗ IN+ và IN- trên board cho người dùng DIY

- LED chỉ báo trạng thái: LED đỏ sang trong khi sạc, LED xanh sang khi nạp đầy.

- Thay đổi dòng sạc: Bắng cách thay đổi giá trị điện trở nối vào chân số 2 của IC TP4056 (Xem bảng )

- Đầu ra 4.2V, sử dung socket 2-pin 1.5mm (thích hợp với HHS-603450 (3.7V 1200mAh Polymer Lithium-Ion Battery) và 2 lỗ cho người dùng DIY

Thay đổi điện trở chân số 2 của IC TP4065 (Rprog) để thay đổi  dòng sạc (IBAT) theo bảng sau::

 RPROG (K)  IBAT (mA)
 30  50
 20  70
 10  130
 5  250
 4  300
 3  400
 2  580
 1.66  690
 1.5  780
 1.33  900
 1.2  1000


Lưu ý:

  • TP4056 có bảo vệ ngược cực tính đầu vào (cấp nguồn) nhưng đầu ra Battery output  không bảo vệ ngược cực tính, có thể làm hỏng IC, vì vậy hay chắc chắn là Pin được kết nối đúng cực tính
  • Cách tốt nhất để tính dòng sạc cho pin là 0.37 dung lượng pin, Ví dụ, đối với pin 1000mAH, dòng nạp 400mA là đủ, nếu dòng sạc quá lớn pin sẽ nhanh đủ điện áp, nhưng khi đầy điện áp của pin sẽ nhanh giảm, tuổi thọ pin cũng giảm
  • Dây nối với bộ sạc pin không nên quá nhỏ hoặc quá dài, sẽ làm điện áp pin giảm nhiều
  • Nếu điện áp đầu vào >5V, ví dụ 5.2V hoặc thậm chí 5,5V, thì dòng nạp tối đa sẽ không thể đạt 1000ma, điều này  là bình thường. Khi điện áp đầu vào tăng, IC sẽ sinh nhiệt, dòng nạp sẽ tự động giảm, nhưng không hư chip, khoảng 60oC IC làm việc bình thường

Lưu ý : Không được cấp nguồn ngược cực

Sơ đồ nối dây

"
