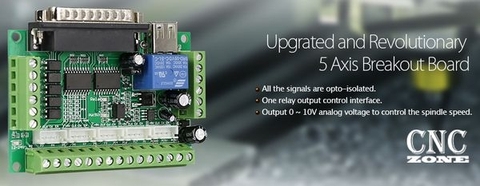

Mạch điều khiển MACH3 5 trục hỗ trợ giao tiếp với máy tính qua cổng LPT, cho phép xây dựng các máy phay CNC,

cắt laze, khắc… hiệu quả nhất với chi phí vừa phải.

Nếu Khách hàng cần tư vấn - đặt làm tủ điện cho máy cnc vui lòng liên hệ trực tiếp với cửa hàng : 01238.811.811

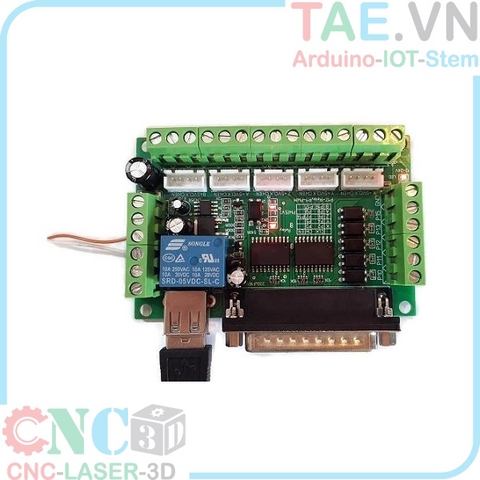

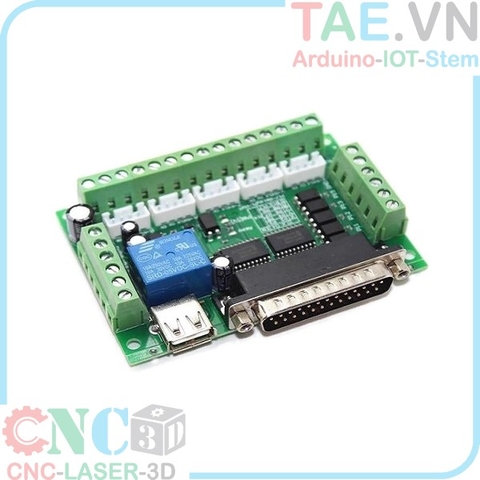

Đặc tính của Board

- Hoàn toàn tương thích với phần mềm MACH3.

- Cấp nguồn qua cổng USB và các thiết bị ngoại vi độc lập nhằm tránh sốc điện cho máy tính khi vận hành.

- Điện áp nguồn ngoài có thể thay đổi trong khoảng từ 12V đến 24V.

- Tất cả các tín hiệu vào đều được bảo vệ bằng cách ly quang để bảo vệ mạch.

- Sử dụng 1 rơ le, có thể dùng để điều khiển spindle (tắt P17).

- Có đầu ra analog (0 – 10V) để nối với bộ biến tần khi cần điều khiển tốc độ spindle.

- Có thể điều khiển cùng lúc tới 5 động cơ bước (5 trục).

- Có thể kết nối với driver động cơ bước theo Anốt chung hoặc Catốt chung.



Thông sô kỹ thuật:

  • Nguồn : 12 - 24VDC.
  • Hỗ trợ điều khiển : 5 trục X, Y, Z, A, B
  • Hỗ trợ 1 cổng xuất xung PWM điều khiển Spindle.
  • Các ngõ điều khiển khác :

            +1 ngõ ra Relay ( loại 220V 10A) : có jump để chọn ngõ ra thường đóng /thường mở.

             + 5 Ngõ vào : có thể kết nối với công tắc hành trình hoặc các loại các biến...

                Tất cả các ngõ ra đều được cách li bởi opto và IC đệm để đảm bảo sự ổn định của tín hiệu.

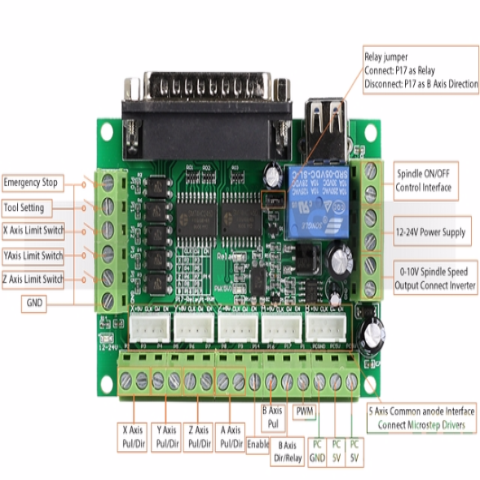

Interfaces


Please note:If you need to connect the e-stop and limit switch,you'd better connect the 12-24v power supply to this board.

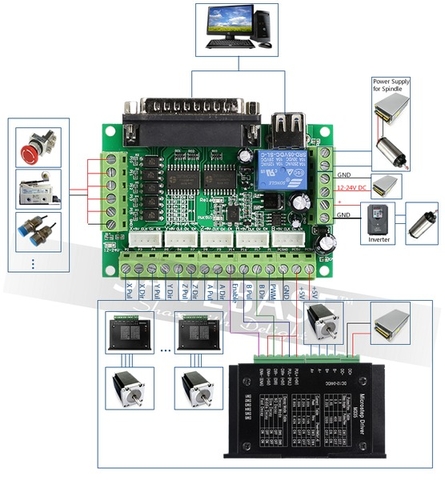

Connection Diagram For Reference

Connection Diagram
