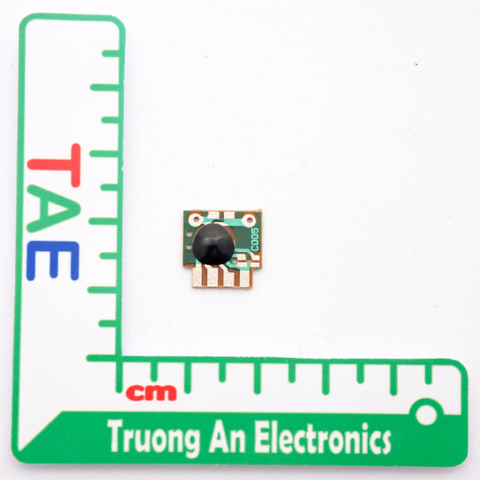

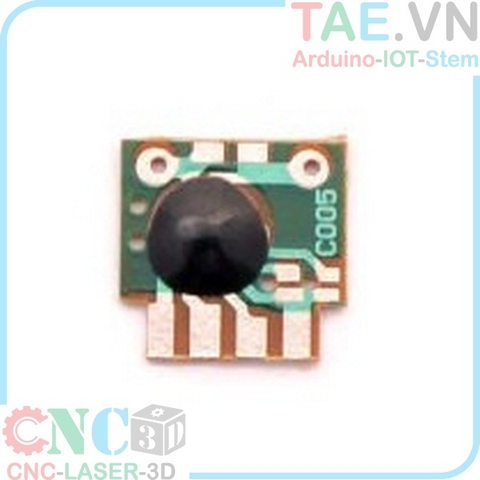

Module Thời Gian C005 2s-10000h


Thông số kỹ thuật

- Điện áp hoạt động: 2-5V
- Kích thước: 12x12MM
- Thời Gian Trễ: 2s-10.000h
- Dòng không tải:1uA
- Dòng có tải: 100uA

Sơ đồ nối dây




Rt: Giá trị trở ( Xem Bảng Thông Số)
PIN 1: Vcc
PIN 2: OUT ( 30mA)
PIN 3: Kích Hoạt
PIN 4: GND


Chế độ P1 và P2:
P1 nối Vcc, P2 để trống: Thời gian trong bảng x 8 lần
P1 để trống, P2 nối Vcc: Thời gian trong bảng x 64 lần
P1, P2 nối Vcc: Thời gian trong bảng x 512 lần
