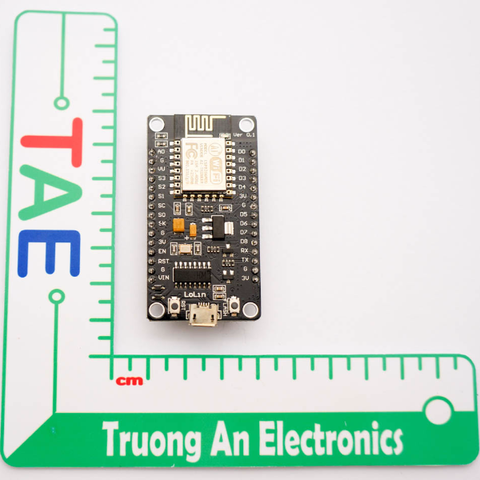

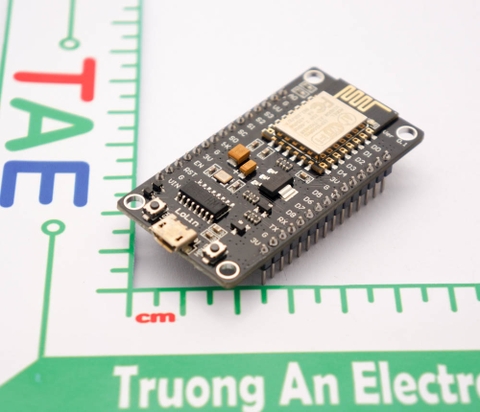

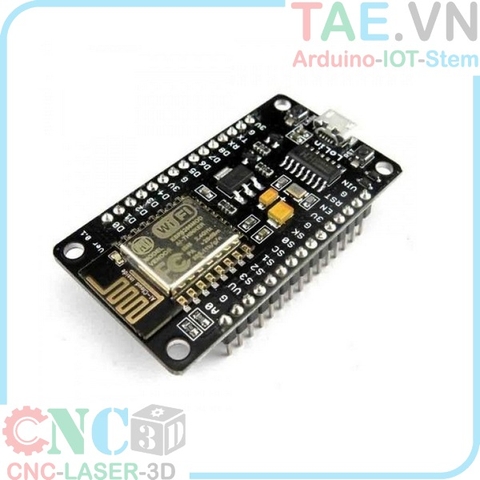

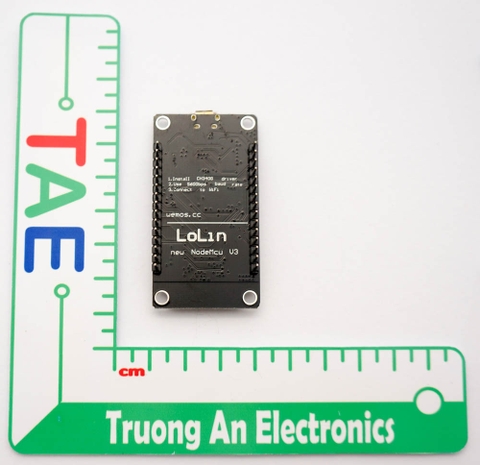

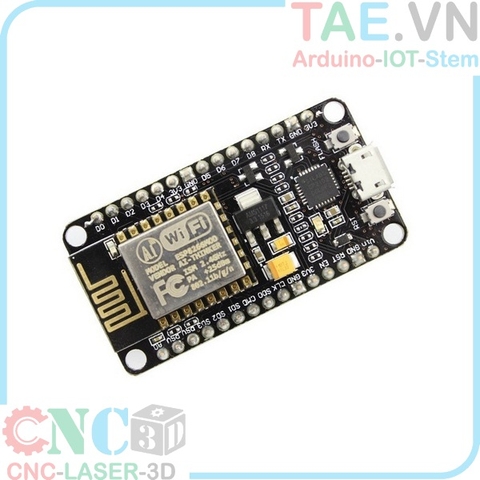

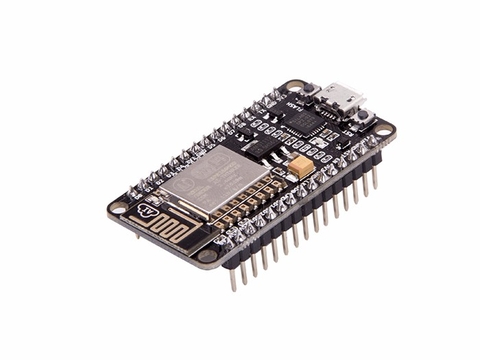

NodeMCU ESP8266 Kit

NodeMCU ESP8266 Kit đã được ra chân đầy đủ nhất trong các Version của ESP8266 với 9 chân GPIO , 1 chân ADC, 1 giao tiếp UART, 1 giao tiếp SPI và hỗ trợ PWM. NodeMCU ESP8266 Kit rất phù hợp cho các dự án nhỏ đến lớn liên quan đền điều khiển không dây, IOT, SmartHome hay truyền nhận thông tin vườn cây về không dây.

Đặc tính nổi bật

  • Tích hợp 2 nút nhấn
  • Tích hợp chip chuyển usb - uart CH340

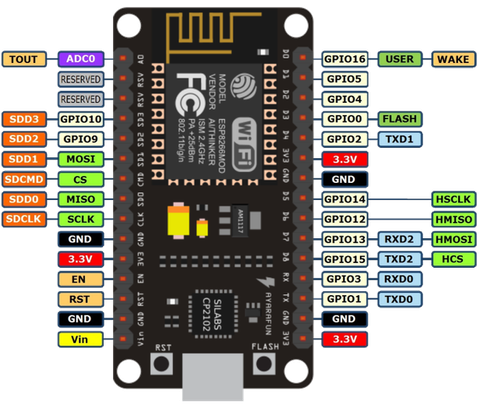

  • Full IO : 10 GPIO, 1 Analog, 1SPI , 2 UART, 1 I2C/I2S, PWM,v.v....
  • Được hỗ trợ bởi cộng đồng lớn mạnh Nodemcu

NodeMCU ESP8266 Kit-Thông số kỹ thuật

  •     Tương thích các chuẩn wifi : 802.11 b/g/n
  •     Hỗ trợ : Wi-Fi Direct (P2P), soft-AP
  •     Tích hợp TCP/IP protocol stack
  •     Tích hợp TR switch, balun, LNA, power amplifier and matching network
  •     Tích hợp bộ nhân tần số, ổn áp, DCXO and power management units
  •     +25.dBm output power in 802.11b mode
  •     Power down leakage current of <10uA
  •     Integrated low power 32-bit CPU could be used as application processor
  •     SDIO 1.1/2.0, SPI, UART
  •     STBC, 1×1 MIMO, 2×1 MIMO
  •     A-MPDU & A-MSDU aggregation & 0.4ms guard interval
  •     Wake up and transmit packets in < 2ms
  •     Dòng tiêu thụ ở Standby Mode < 1.0mW (DTIM3)

Các chẩn giao tiếp và các thông tin khác :

  •     SDIO 2.0, SPI, UART
  •     Integrated RF switch, balun, 24dBm PA, DCXO, and PMU
  •     Integrated RISC processor, on-chip memory and external memory interfaces
  •     Integrated MAC/baseband processors
  •     Quality of Service management
  •     I2S interface for high fidelity audio applications
  •     On-chip low-dropout linear regulators for all internal supplies
  •     Proprietary spurious-free clock generation architecture
  •     Integrated WEP, TKIP, AES, and WAPI engines

Tài liệu tham khảo :

Cách vào các chế độ boot của ESP8266, để flash firmware chúng ta cần vào chế độ boot UART

MTDO

(GPIO15)

GPIO0 GPIO2 Mode Mô tả
L L H UART Download code qua UART
L H H Flash Boot from SPI Flash
H x x SDIO Boot from SD-card



NodeMCU ESP8266 Kit-Code mẫu
