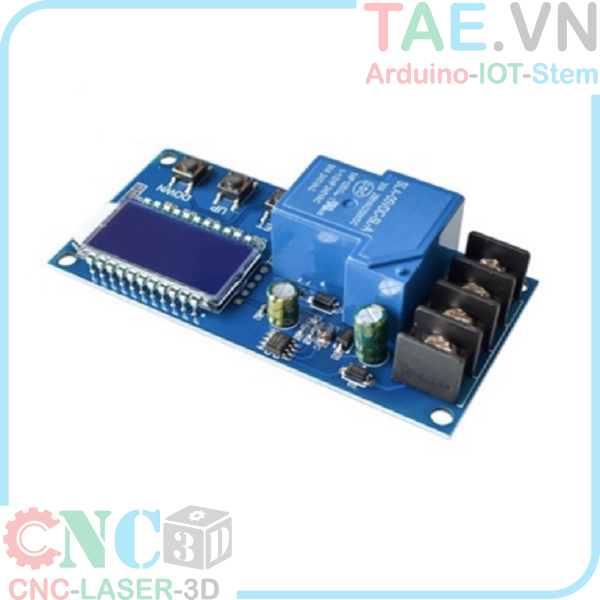

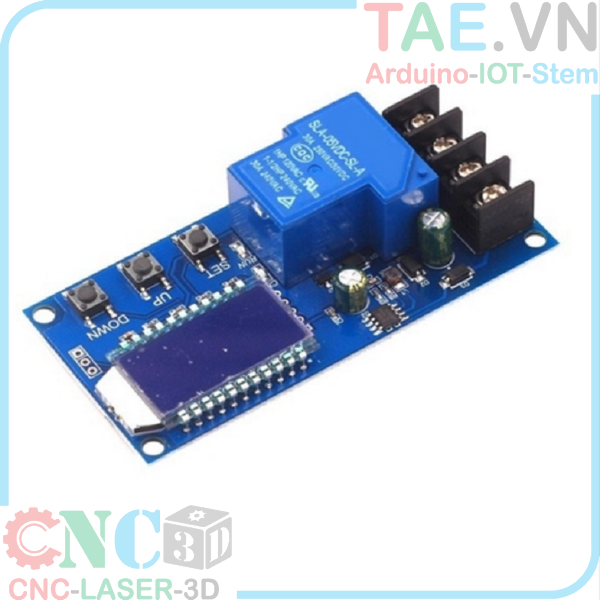

Bộ Điều Khiển Sạc Pin Lithium 6-60V - 30A

  Bộ Điều Khiển Sạc Pin Lithium 6-60V - 30A là mạch sạc cho các loại bình acquy và pinlithium từ 6V-60V ,có LCD hiển thị  điện áp sạc , % sạc và thời gian sạc nhanh , có thể hẹn giờ sạc hoặc thiết lập thông số sạc thông qua cổng nối tiếp .





Thông số kỹ thuật  Bộ Điều Khiển Sạc Pin Lithium 6-60V - 30A



- Điện áp đầu vào : 6-60VDC

- Dòng sạc tối đa : 30A

- Sai Số hiển thị : 0.1V

- Kích thước : 92x45mm

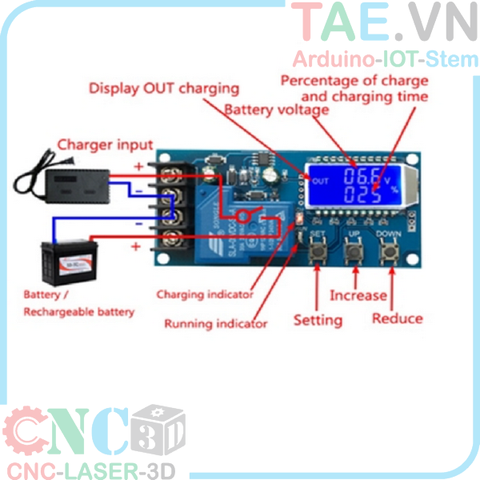

Hướng dẫn sử dụng – sơ đồ đấu nối Bộ Điều Khiển Sạc Pin Lithium 6-60V - 30A

- Tự động điều khiển sạc : nhấn út UP để thiết lập điện áp ngắt mức cao  và DOWN để thiết lập  ngưỡng thấp sạc lại

-

Khi điện áp< ngưỡng thấp Relay ON để sạc lại và khi điện áp> ngưỡng cao thì Relay OFF để ngắt

- Chức năng điều khiển hẹn giờ: Khi thiết lập OP Khác 0, chức năng hẹn giờ sạc được bật

Nếu điện áp của bình < ngưỡng thấp đã được thiết lập Relay ON và bắt đầu cho sạc. Trong quá trình sạc nếu điện áp của bình > ngưỡng cao thì Relay OFF để ngắt dù thời gian hẹn giờ chưa ngắt. Còn nến điện áp bình chưa tới ngưỡng cao mà đã hết thời gian thiết lập Relay OFF tự động ngắt.

Trong thời gian hẹn giờ sạc nếu điện áp bình vẫn < ngưỡng thấp thì Relay ON vẫn cho sạc đồng thời sẽ tắt chức năng hẹn giờ và hiển thị lỗi thông báo H:ER

Định dạng thời gian: 00:59 (00 for hours, 59 for minutes). Giờ gian lớn nhất là 99.59 giờ

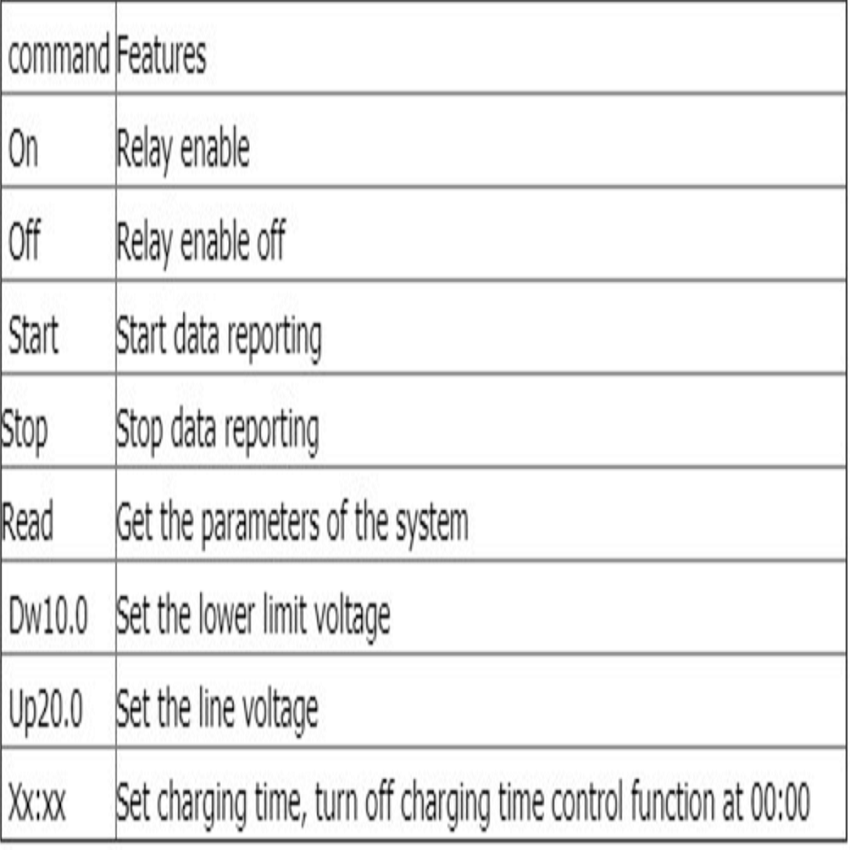

- Thiết lập điều kiện sạc thông qua cổng nối tiếp UART: 115200, 8, 1



Định dạng cấu trúc text thiết lập:

Battery voltage + battery percentage + charging time + charging status
              12.0V, 020%, 00:10, OP



Cách thiết lập:

- B1: Nhấ và giữ SET để vào phần thiết lập các tham số (Hiển thị trên LCD)

- B2: Nhấn nhanh SET để lựa chọ chức năng

- B3: Sau khi đã lựa chọn chức năng, nhấn UP/DOWN để thiết lập thông số như điện áp, thời gian...

(Lặp lại bước 2, 3 nếu muốn thiết lập lại )

- B4: Sau khi đã thiết lập xong, nhấn giữ SET để lưu và thoát



Chế độ xem khi đang chạy:

- Nhấn nhanh SET để xem lại các thông số đã thiết lập

- Nhấn nhanh UP để chuyển hiển thị và % và thời gian sạc

- Nhấn nhanh DOWN để lựa chọn ON/OFF Relay bằng tay

- Nhấn và giữ UP để lựa chọn chế độ LCD backlight
