Ray Trượt & Con Trượt Vuông – Dẫn Hướng Tuyến Tính Cho Máy Và Hệ Thống Tự Động Hóa

Ray trượt và con trượt vuông là nhóm linh kiện dẫn hướng tuyến tính được sử dụng phổ biến trong máy CNC, máy laser, máy đóng gói, robot, bàn trượt và nhiều hệ thống tự động hóa. Sản phẩm còn được gọi là thanh trượt vuông, ray dẫn hướng tuyến tính, linear rail hoặc linear guideway.

Một hệ dẫn hướng cơ bản gồm thanh ray và con trượt tương ứng. Bên trong con trượt có hệ thống bi tuần hoàn giúp giảm ma sát, dẫn hướng chuyển động thẳng và hỗ trợ cơ cấu máy chịu tải theo nhiều phương. Ray trượt không tự tạo ra chuyển động mà thường làm việc cùng vít me bi, thanh răng, dây đai, xy lanh hoặc các cơ cấu truyền động khác.

Danh mục tại TAE bao gồm nhiều dòng sản phẩm, từ ray trượt vuông OEM Trung Quốc có chi phí hợp lý đến các dòng ray và con trượt thương hiệu Đài Loan dành cho máy móc công nghiệp. Khách hàng có thể lựa chọn ray, con trượt hoặc bộ ray và block theo yêu cầu của từng thiết kế.

Các dòng ray trượt và con trượt vuông phổ biến

Ray trượt và con trượt vuông OEM Trung Quốc

Nhóm OEM Trung Quốc có nhiều kích thước và kiểu dáng, đáp ứng tốt các nhu cầu chế tạo máy phổ thông, máy CNC mini, máy laser, bàn trượt, đồ gá và hệ thống tự động hóa.

Các dòng OEM thường sử dụng hệ mã và kích thước lắp tương tự những quy cách phổ biến trên thị trường như HGR, HGH, HGW hoặc MGN. Tuy nhiên, ký hiệu giống nhau không có nghĩa sản phẩm là hàng chính hãng HIWIN hoặc có cùng thông số kỹ thuật.

Ưu điểm chính của nhóm này là chi phí đầu tư hợp lý, đa dạng lựa chọn và thuận tiện khi cần thay thế các linh kiện phổ thông. Chất lượng, cấp chính xác và độ đồng đều có thể khác nhau giữa từng nhà sản xuất hoặc từng cấp sản phẩm, vì vậy cần kiểm tra đúng thông tin được công bố cho mỗi mã hàng.

Ray trượt và con trượt thương hiệu Đài Loan

Nhóm sản phẩm Đài Loan gồm các thương hiệu chuyên về linh kiện chuyển động tuyến tính như HIWIN, TBI Motion, PMI, CPC và một số nhà sản xuất khác.

Sản phẩm có thương hiệu thường phù hợp với máy sản xuất, máy công nghiệp và những ứng dụng yêu cầu thông số kỹ thuật, cấp chính xác, preload hoặc khả năng truy xuất rõ ràng hơn. Mỗi hãng có hệ mã và quy định lắp ghép riêng, do đó cần lựa chọn theo đúng thương hiệu, series và model.

TAE phân biệt rõ hàng OEM Trung Quốc và hàng thương hiệu Đài Loan. Sản phẩm chỉ được ghi tên thương hiệu khi có thông tin xác định đúng nhà sản xuất và xuất xứ.

Ray trượt vuông tiêu chuẩn

Ray trượt vuông tiêu chuẩn thường được sử dụng trên máy CNC, máy phay, máy khắc, máy cắt laser, bàn máy và các cơ cấu cần độ cứng vững tương đối cao.

Các kích thước phổ biến trải dài từ loại nhỏ dùng cho thiết bị gọn nhẹ đến loại lớn dùng cho bàn máy và kết cấu công nghiệp. Ray có thể kết hợp với con trượt thân vuông hoặc con trượt có cánh tùy theo thiết kế mặt bàn và vị trí lỗ lắp.

Nhóm sản phẩm thường gặp gồm ray dạng HGR, con trượt thân vuông HGH và con trượt có cánh HGW. Ngoài ra, các hãng như TBI Motion, PMI hoặc CPC sử dụng hệ mã riêng cho những dòng sản phẩm có chức năng tương ứng.

Ray trượt mini

Ray trượt mini có kích thước nhỏ, trọng lượng nhẹ và tiết kiệm không gian lắp đặt. Các dòng MGN12, MGN15 và con trượt bản dài MGN12H, MGN15H thường được sử dụng trong máy in 3D, thiết bị điện tử, cơ cấu đo, bàn trượt nhỏ, máy laser mini và hệ thống gắp đặt tải nhẹ.

Ray mini và ray vuông tiêu chuẩn là hai hệ sản phẩm khác nhau. Hai loại có thể trùng một phần kích thước danh nghĩa nhưng không dùng chung con trượt và không nên thay thế cho nhau nếu chưa đối chiếu bản vẽ.

Con trượt thân vuông và con trượt có cánh

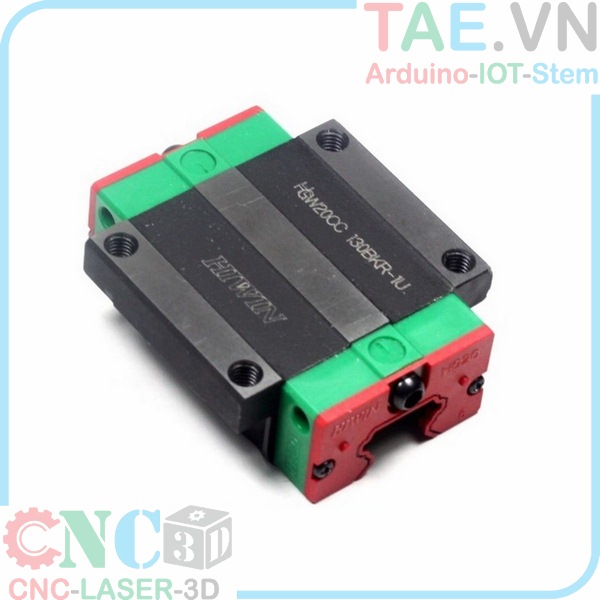

Con trượt thân vuông có thiết kế gọn, phù hợp với kết cấu bị giới hạn chiều rộng hoặc cần bắt bulông từ phía trên. Các mã HGH và TBI TRH-V là những ví dụ thường gặp của kiểu thiết kế này.

Con trượt có cánh có mặt bích rộng hơn, tạo thêm vị trí bắt bulông và diện tích liên kết với bàn máy. Các dòng HGW hoặc TBI TRH-F thường được lựa chọn khi cần lắp mặt bàn rộng hoặc cần phương án bố trí lỗ linh hoạt hơn.

Ngoài hình dạng thân, con trượt còn có thể khác nhau về chiều dài, kiểu phớt chắn bụi, đầu bôi trơn, cấp tải, preload và cấp chính xác.

Ứng dụng của ray trượt và con trượt vuông

Ray trượt vuông được sử dụng rộng rãi trong nhiều loại máy và thiết bị:

• Máy CNC phay, khắc, cắt gỗ, nhôm, nhựa và kim loại.
• Máy cắt, khắc laser CO₂, fiber laser và plasma.
• Máy in 3D, máy in công nghiệp và thiết bị điện tử.
• Robot, cơ cấu gắp đặt và hệ thống cấp phôi tự động.
• Máy đóng gói, dán nhãn, chiết rót và kiểm tra sản phẩm.
• Bàn trượt, module tuyến tính và đồ gá sản xuất.
• Máy đo, thiết bị phòng thí nghiệm và cơ cấu điều chỉnh vị trí.
• Dây chuyền lắp ráp và các hệ thống tự động hóa nhà máy.

Khả năng làm việc thực tế phụ thuộc vào kích thước ray, số lượng con trượt, cách bố trí, tải trọng, mômen, tốc độ, điều kiện bôi trơn và độ chính xác của bề mặt lắp.

Lựa chọn ray trượt và con trượt phù hợp

Khi thay thế linh kiện cũ, nên ưu tiên xác định đúng thương hiệu, model và series đang sử dụng. Nếu không còn tem model, cần kiểm tra kích thước ray, hình dạng block, khoảng cách lỗ bắt, chiều cao lắp và các đặc điểm nhận diện liên quan.

Khi thiết kế máy mới, cần lựa chọn dựa trên tải trọng, hướng lắp, khoảng cách giữa các ray, số lượng con trượt, tốc độ, hành trình, môi trường làm việc và độ chính xác yêu cầu. Không nên chỉ chọn theo kích thước danh nghĩa hoặc dựa hoàn toàn vào giá bán.

Ray và con trượt cùng một size nhưng khác hãng chưa chắc lắp chung được. Sự khác biệt về hình học rãnh lăn, dung sai, preload và kết cấu tuần hoàn bi có thể làm con trượt quá chặt, quá lỏng hoặc vận hành không ổn định.

Đối với ứng dụng phổ thông và cần tối ưu ngân sách, dòng OEM Trung Quốc là lựa chọn thực tế khi đã xác định đúng cấp sản phẩm. Với máy sản xuất hoặc hệ thống yêu cầu độ ổn định và hồ sơ kỹ thuật rõ ràng, nên cân nhắc các dòng thương hiệu Đài Loan phù hợp.

TAE cung cấp đa dạng ray trượt, con trượt vuông và phụ kiện liên quan cho nhu cầu chế tạo máy mới, sửa chữa và nâng cấp thiết bị. Khi chưa xác định được model, khách hàng nên cung cấp ảnh sản phẩm cũ, kích thước lắp, chiều dài ray, số lượng con trượt và loại máy sử dụng để được đối chiếu đúng dòng sản phẩm.
