Ray Trượt – Con Trượt Dẫn Hướng

Ray trượt và con trượt là nhóm linh kiện dẫn hướng chuyển động tuyến tính được sử dụng trong máy CNC, máy laser, máy đóng gói, thiết bị tự động hóa, bàn trượt và các cơ cấu cơ khí chính xác. Hệ thống giúp bộ phận chuyển động đi đúng phương, giảm ma sát và duy trì độ ổn định trong quá trình vận hành.

Danh mục tại TAE gồm nhiều hệ dẫn hướng khác nhau như ray trượt tròn, con trượt tròn, ray tròn có đế, bạc trượt không bi, ray trượt vuông, con trượt vuông tiêu chuẩn và ray trượt vuông mini. Mỗi hệ có kết cấu, khả năng chịu tải, độ cứng vững và phương pháp lắp đặt khác nhau.

Để lựa chọn đúng sản phẩm, cần xác định rõ tải trọng, hành trình, tốc độ, độ chính xác, không gian lắp đặt và điều kiện làm việc của cơ cấu máy.

Các nhóm ray trượt và con trượt phổ biến

Phân biệt các hệ dẫn hướng

1. Ray trượt tròn và con trượt tròn

Hệ ray trượt tròn gồm thanh trượt mạ chrome kết hợp với con trượt dạng bạc, con trượt có vỏ nhôm hoặc con trượt mặt bích. Đây là hệ dẫn hướng phổ biến trong máy CNC mini, máy khắc, bàn trượt và các thiết bị tự động hóa có tải trọng vừa phải.

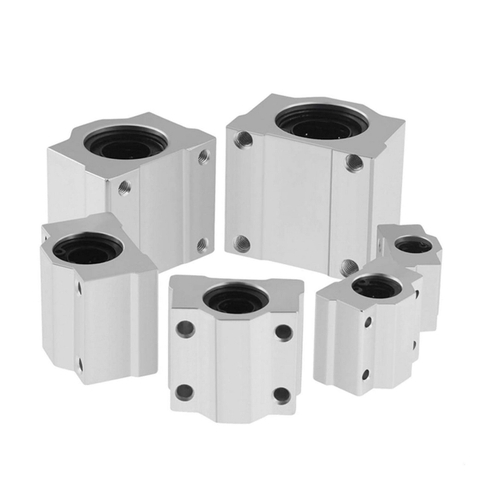

Con trượt tròn có nhiều kết cấu như LMUU dạng kín, LMOPUU dạng hở, SCUU dạng hộp, SCSLUU thân dài và các dòng mặt bích LMF, LMK, LMH. Thanh ray có thể được cố định bằng gối đỡ SK, SHF hoặc gia công đầu trục theo bản vẽ.

2. Ray tròn có đế SBR và TBR

Ray SBR và TBR có thanh trượt tròn được đỡ liên tục bằng đế nhôm. Kết cấu này giúp giảm độ võng khi sử dụng hành trình dài và thuận tiện lắp trực tiếp lên khung máy.

Hệ ray có đế thường được lựa chọn cho máy CNC gỗ, máy plasma, máy laser, bàn trượt dài và các thiết bị không yêu cầu độ cứng vững cao như hệ ray vuông.

3. Ray trượt vuông và con trượt vuông

Ray trượt vuông sử dụng bi tuần hoàn bên trong con trượt, cho khả năng chịu tải và độ cứng vững cao hơn so với hệ ray tròn thông thường. Sản phẩm được sử dụng rộng rãi trong máy CNC, máy gia công, thiết bị công nghiệp và cơ cấu chuyển động cần độ ổn định cao.

Các dòng phổ biến gồm HGR kết hợp HGH hoặc HGW, EGR kết hợp EGH hoặc EGW và dòng mini MGN, MGW. Con trượt có thể khác nhau về chiều rộng thân, chiều dài, chiều cao và kiểu lỗ bắt vít.

4. Bạc lót và bạc trượt không bi

Bạc lót và bạc trượt không sử dụng cơ cấu bi tuần hoàn. Tùy theo vật liệu, sản phẩm có thể làm việc trong môi trường bụi, tải thấp, chuyển động chậm hoặc các vị trí cần kết cấu đơn giản và ít chi tiết.

Khi lựa chọn cần kiểm tra vật liệu trục, khe hở lắp ghép, tải trọng, tốc độ, nhiệt độ và yêu cầu bôi trơn của từng loại bạc.

Cách chọn ray trượt và con trượt phù hợp

• Tải trọng nhẹ, kết cấu đơn giản: có thể sử dụng ray trượt tròn kết hợp LMUU hoặc SCUU.
• Hành trình dài, cần hạn chế võng: ưu tiên ray tròn có đế SBR hoặc TBR.
• Tải trọng lớn, cần độ cứng vững: lựa chọn ray vuông HGR, EGR và con trượt tương ứng.
• Không gian lắp đặt nhỏ: sử dụng ray trượt mini MGN hoặc MGW.
• Môi trường nhiều bụi hoặc chuyển động chậm: cân nhắc bạc trượt không bi phù hợp với điều kiện làm việc.
• Khi thay thế linh kiện cũ: cần đối chiếu đúng mã, kích thước ray, chiều cao tâm, khoảng cách lỗ và kiểu lắp con trượt.

Linh kiện thường được sử dụng cùng

Một cụm chuyển động tuyến tính hoàn chỉnh thường không chỉ có ray và con trượt. Tùy theo thiết kế máy, khách hàng có thể cần thêm:

• Vít me bi, vít me thường và đai ốc truyền động.
• Gối đỡ vít me BK, BF, FK, FF hoặc EK, EF.
• Khớp nối trục động cơ và vít me.
• Gá động cơ, gối đỡ ray và vòng chặn trục.
• Động cơ bước, động cơ servo và bộ điều khiển.
• Cảm biến hành trình, cảm biến home và phụ kiện đấu nối.
• Dầu hoặc mỡ bôi trơn dành cho ray và con trượt.

Cung cấp ray trượt và con trượt theo nhu cầu

TAE cung cấp đa dạng ray trượt tròn, con trượt tròn, ray có đế SBR/TBR, ray vuông tiêu chuẩn, ray vuông mini, bạc trượt và phụ kiện lắp đặt. Sản phẩm có nhiều kích thước và quy cách để phục vụ sửa chữa máy, chế tạo thiết bị và các dự án sản xuất.

Thanh ray có thể được cắt theo chiều dài yêu cầu. Với thanh trượt tròn, TAE có thể hỗ trợ gia công theo bản vẽ như tiện hạ bậc, chạy ren, phay mặt, khoan lỗ hoặc gia công vị trí định vị tùy theo yêu cầu thực tế.

Khách hàng nên cung cấp mã sản phẩm, kích thước ray, chiều dài, số lượng con trượt, tải trọng và bản vẽ lắp ráp. Kỹ thuật TAE sẽ hỗ trợ đối chiếu cấu hình và lựa chọn linh kiện phù hợp để khách hàng chủ động lắp đặt vào máy hoặc hệ thống của mình.
