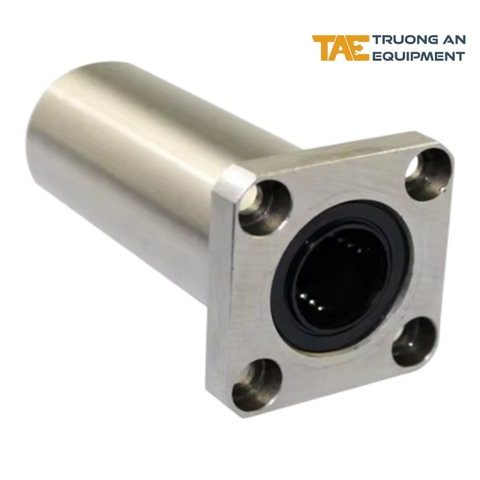

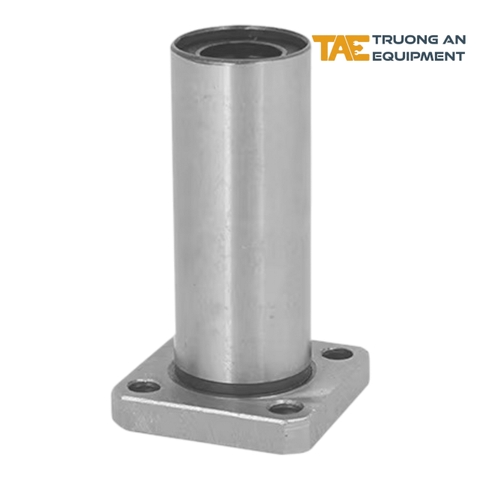

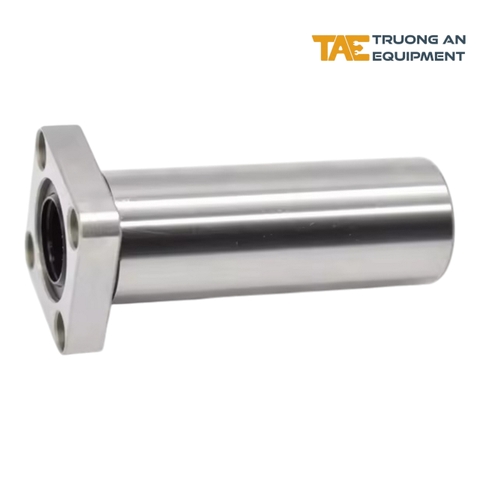

Con Trượt Tròn Mặt Bích Cắt Cạnh Loại Dài LMH-LUU

Tình trạng: Giao hàng từ 01 ngày trở lên

SKU: 893261103253

Thương hiệu: TAE-PRO

Loại: Thiết Bị - Linh Kiện Cơ Khí

65.000₫ 0₫ (chưa gồm VAT)

73.450₫ (đã gồm VAT)

Số lượng

Con trượt tròn LMH-LUU có thân dài, mặt bích cắt phẳng hai cạnh và phớt chắn bụi ở hai đầu. Sản phẩm dùng với thanh trượt tròn phi 16–40 mm, phù hợp cho các cơ cấu cần chiều dài dẫn hướng lớn và khả năng chịu mô-men tốt hơn loại LMHUU thân tiêu chuẩn.

Gọi ngay 0833811811 để được tư vấn và hỗ trợ!

Thông Tin Sản Phẩm

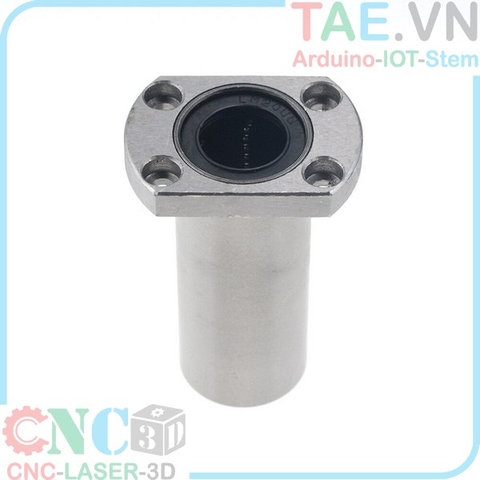

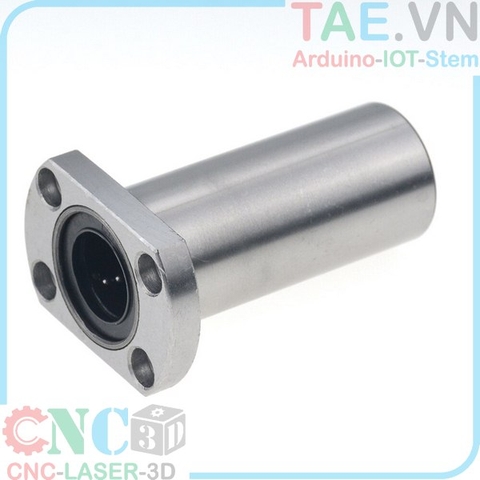

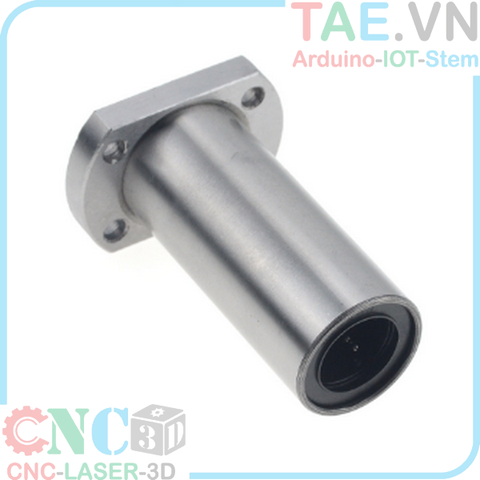

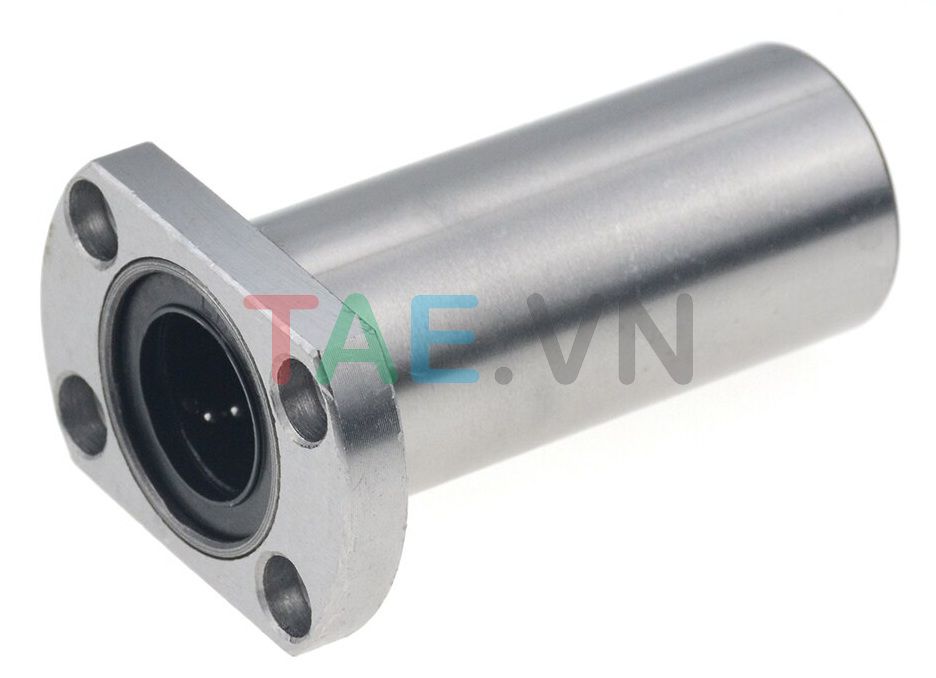

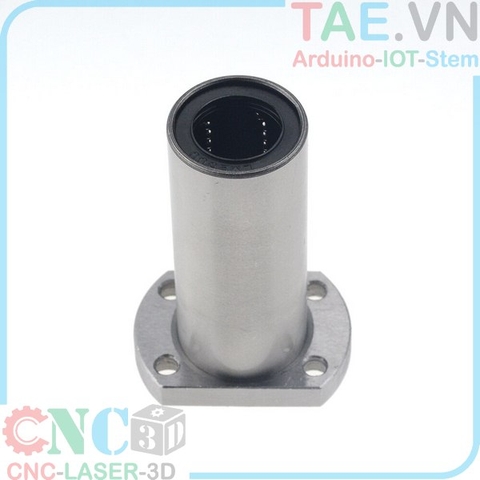

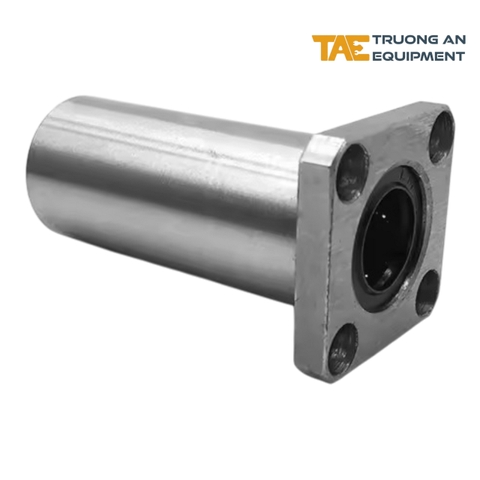

Con trượt tròn mặt bích cắt cạnh loại dài LMH-LUU là bộ phận dẫn hướng tuyến tính dùng cùng thanh trượt tròn. Sản phẩm có thân dài, mặt bích được cắt phẳng tại hai cạnh và các lỗ bắt bulông để cố định trực tiếp lên bàn máy, tấm gá hoặc cụm chuyển động.

So với dòng LMHUU thân tiêu chuẩn, LMH-LUU có chiều dài dẫn hướng lớn hơn, giúp tăng độ ổn định và khả năng chịu mô-men cho cụm trượt. Cấu hình UU sử dụng phớt chắn bụi ở hai đầu, hỗ trợ hạn chế bụi bẩn xâm nhập vào vùng bi tuần hoàn trong quá trình vận hành.

Đặc điểm của con trượt LMH-LUU

Thiết kế mặt bích cắt cạnh giúp giảm bề rộng chiếm chỗ tại vị trí lắp đặt.
Thân dài tạo chiều dài dẫn hướng lớn hơn dòng LMHUU tiêu chuẩn cùng cỡ.
Bi tuần hoàn bên trong giúp cụm máy chuyển động tuyến tính dọc theo thanh trượt tròn.
Phớt chắn bụi ở hai đầu theo cấu hình mã UU.
Mặt bích có các lỗ bắt bulông, thuận tiện cố định vào bàn máy hoặc tấm gá.
Có các kích thước dùng với thanh trượt tròn phi 16 đến phi 40 mm.

Thông số kỹ thuật cơ bản

Dòng sản phẩm	LMH-LUU
Kiểu kết cấu	Con trượt tròn có mặt bích, loại thân dài
Kiểu mặt bích	Mặt bích cắt phẳng hai cạnh
Cấu hình làm kín	Phớt chắn bụi hai đầu
Đường kính trục tương thích	16–40 mm
Kiểu chuyển động	Chuyển động tuyến tính trên thanh trượt tròn
Phương thức lắp	Cố định bằng bulông qua các lỗ trên mặt bích

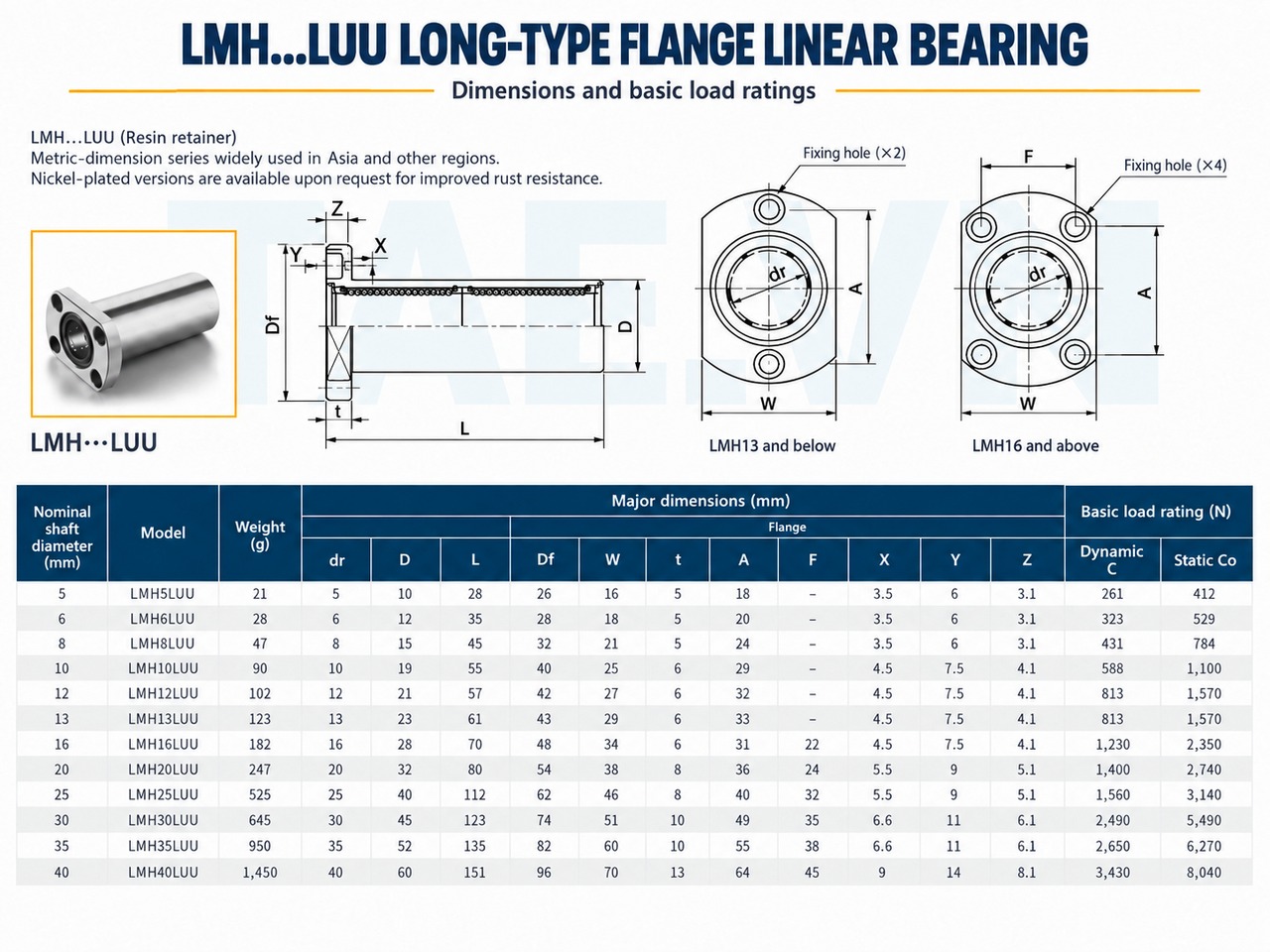

Bảng lựa chọn mã LMH-LUU

Mã hàng	Đường kính trục	Đơn vị tính
LMH16LUU	Phi 16 mm	Cái
LMH20LUU	Phi 20 mm	Cái
LMH25LUU	Phi 25 mm	Cái
LMH30LUU	Phi 30 mm	Cái
LMH35LUU	Phi 35 mm	Cái
LMH40LUU	Phi 40 mm	Cái

Cách lựa chọn và lắp đặt

Mã LMH-LUU phải được lựa chọn theo đúng đường kính danh nghĩa của thanh trượt. Ví dụ, LMH20LUU sử dụng với thanh trượt tròn phi 20 mm và LMH40LUU sử dụng với thanh trượt tròn phi 40 mm.

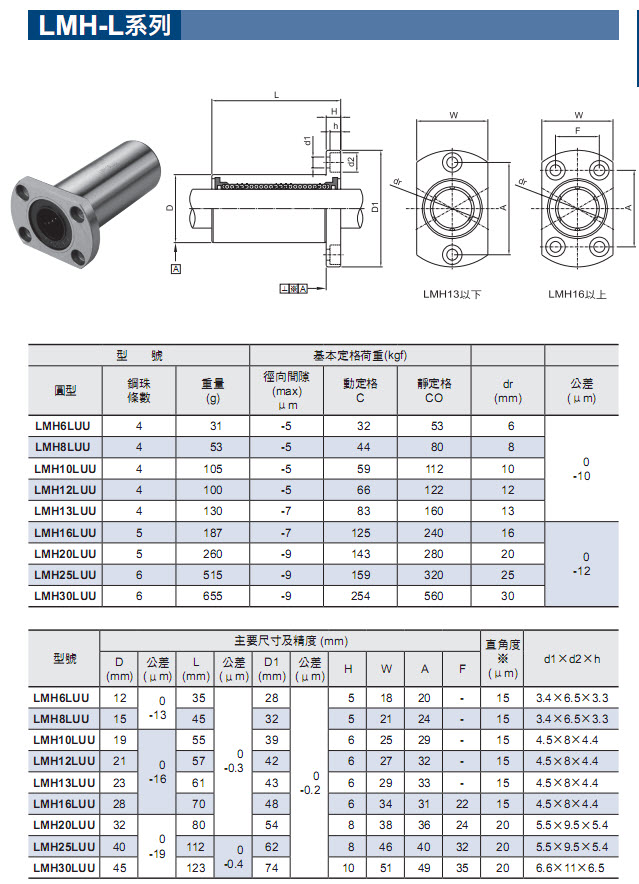

Khi thiết kế tấm gá, cần đối chiếu kích thước thân, khoảng cách lỗ và kích thước mặt bích trên bản vẽ của đúng sản phẩm thực tế. Hai thanh trượt lắp song song phải được căn chỉnh để hạn chế hiện tượng kẹt, tải lệch và mài mòn không đều.

Không đóng trực tiếp vào thân hoặc mặt bích khi lắp con trượt lên trục. Bề mặt thanh trượt cần được vệ sinh và bôi trơn phù hợp trước khi vận hành.
