Con Trượt Tròn LMUU – LM6UU đến LM60UU

Con Trượt Tròn LMUU

Con trượt tròn LM…UU là linh kiện dẫn hướng tuyến tính dạng trụ, sử dụng cùng thanh trượt tròn SC để tạo chuyển động tịnh tiến cho máy CNC, bàn trượt và các hệ thống tự động hóa.

Bên trong con trượt sử dụng hệ thống bi tuần hoàn tiếp xúc trực tiếp với bề mặt thanh dẫn hướng. Cấu tạo này giúp giảm ma sát và tạo chuyển động tuyến tính nhẹ, liên tục hơn so với bạc trượt ma sát thông thường.

Sản phẩm còn được gọi là bạc trượt tuyến tính hoặc bạc đạn trượt tròn LM…UU. Đây là dạng con trượt rời, cần được lắp vào vỏ đỡ, lỗ gá hoặc thân con trượt dạng khối tương ứng.

Đặc điểm con trượt tròn LM…UU

• Cơ cấu bi tuần hoàn giúp giảm ma sát khi chuyển động tuyến tính.
• Vỏ ngoài bằng thép ổ lăn được gia công và xử lý nhiệt.
• Phớt chắn bụi bố trí tại hai đầu con trượt, ký hiệu UU.
• Kết cấu hình trụ nhỏ gọn, thuận tiện lắp vào vỏ đỡ hoặc thân máy.

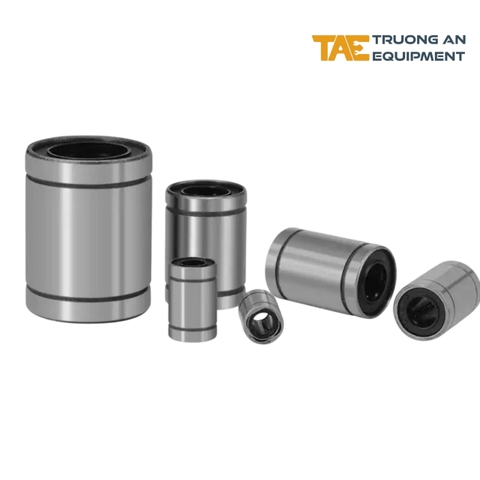

• Có nhiều kích thước sử dụng với thanh trượt tròn Ø6–Ø60 mm.
• Có thể lắp bên trong con trượt dạng khối SCS…UU tương ứng.

Thông số kỹ thuật

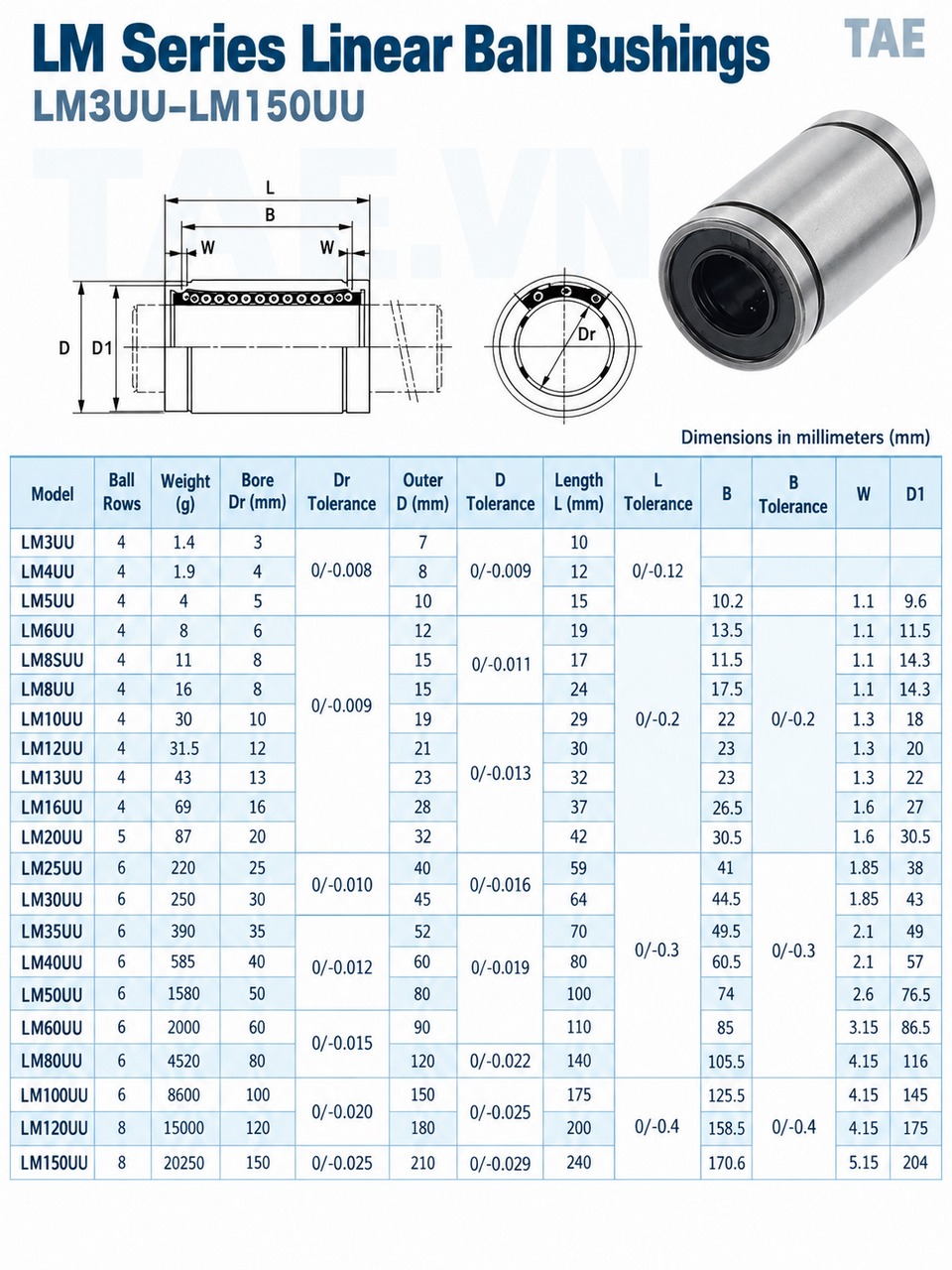

Model và đường kính thanh trượt tương thích

Số nằm giữa mã LM…UU thể hiện đường kính trong của con trượt. Ví dụ: LM20UU sử dụng với thanh trượt tròn Ø20 mm.

Sản phẩm và phụ kiện sử dụng chung

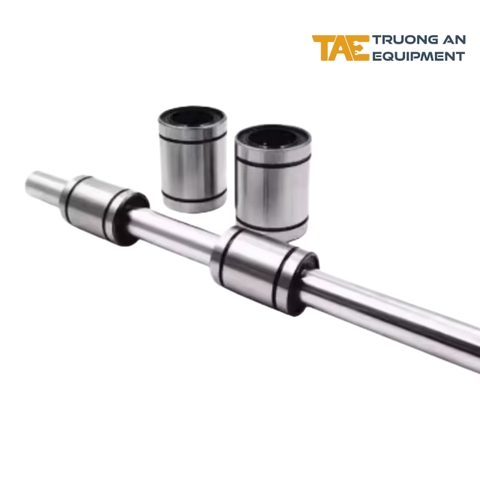

• Thanh trượt tròn SC có đường kính tương ứng.
• Vỏ con trượt dạng khối SCS…UU.
• Gối cố định thanh trượt SK hoặc SHF.
• Vỏ gá con trượt, vòng hãm hoặc tấm chặn dọc trục.
• Mỡ hoặc dầu bôi trơn dành cho cơ cấu tuyến tính.

Khi lắp con trượt vào vỏ gá, cần có vòng hãm hoặc tấm chặn dọc trục phù hợp; không nên chỉ dựa vào độ ép của lỗ gá để giữ con trượt.

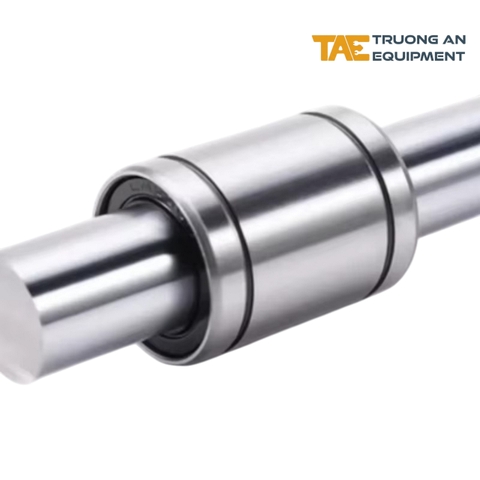

Khi đưa thanh trượt vào con trượt LM…UU, cần căn thẳng tâm và đưa trục vào nhẹ nhàng. Không đóng trực tiếp lên phớt hoặc vòng giữ bi vì có thể làm biến dạng chi tiết và khiến bi bên trong rơi ra ngoài.

Ứng dụng

• Máy CNC mini, máy khắc, máy laser và máy in 3D.
• Bàn trượt, module tuyến tính và cơ cấu cấp phôi.
• Máy đóng gói, máy phân loại và hệ thống tự động hóa.
• Thiết bị đo, đồ gá và cơ cấu chuyển động tịnh tiến.
• Thay thế con trượt bên trong vỏ khối SCS…UU.

Con trượt tròn LM…UU được thiết kế chủ yếu cho chuyển động tịnh tiến. Sản phẩm không dùng thay bạc đạn quay và không phù hợp với cơ cấu vừa trượt vừa quay liên tục trên cùng một trục.

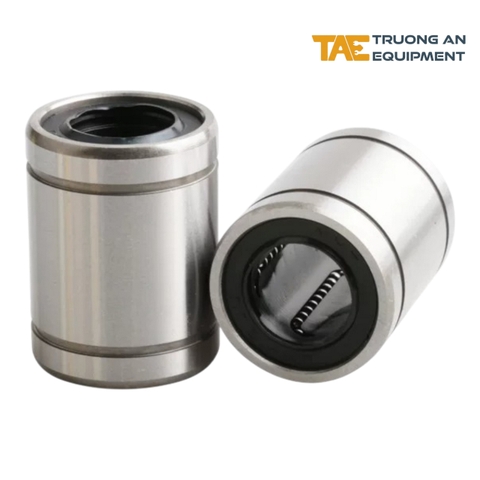

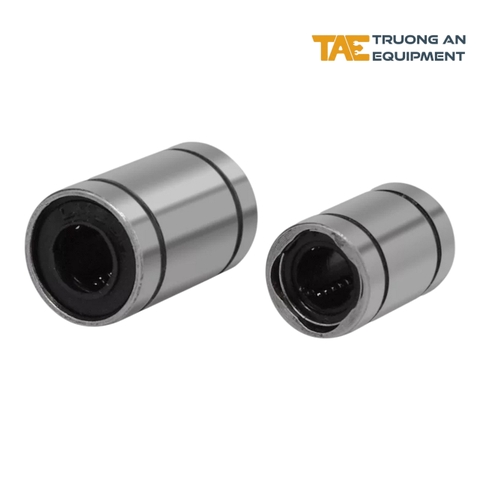

Hình ảnh thực tế sản phẩm
