Con Trượt Tròn Mặt Bích Tròn LMFUU Phi 8

Thông Tin Sản Phẩm

Con Trượt Tròn Mặt Bích Tròn LMFUU

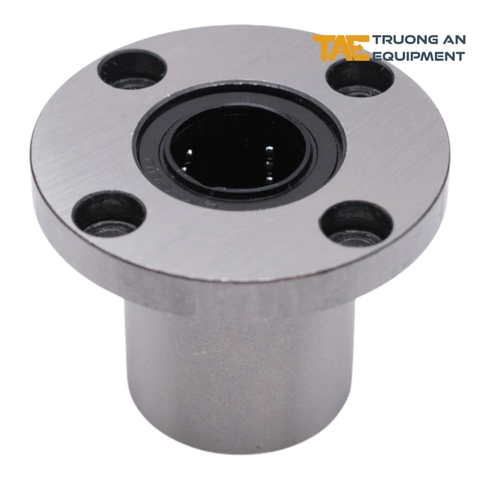

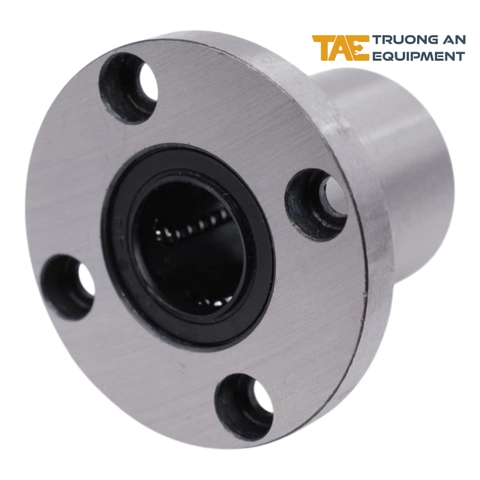

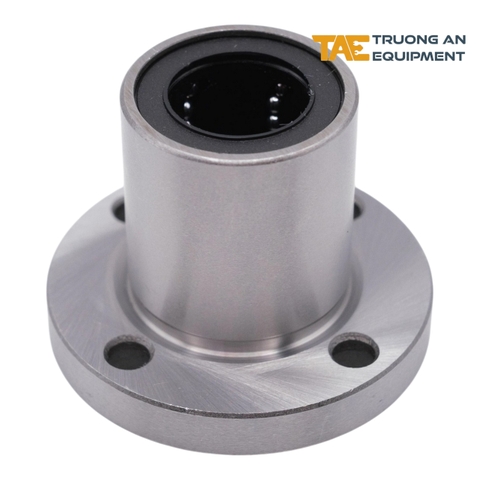

Con trượt tròn LMFUU là loại con trượt bi tuần hoàn có thiết kế mặt bích tròn 4 lỗ, sử dụng kết hợp với thanh trượt tròn để tạo chuyển động tuyến tính ổn định và có ma sát thấp.

Phần mặt bích cho phép bắt trực tiếp con trượt vào bàn máy, tấm gá hoặc cụm chuyển động mà không cần thiết kế thêm vỏ giữ bạc trượt. Dòng LMFUU phù hợp với những kết cấu cần lắp đặt gọn, dễ căn chỉnh và tháo lắp bảo trì thuận tiện.

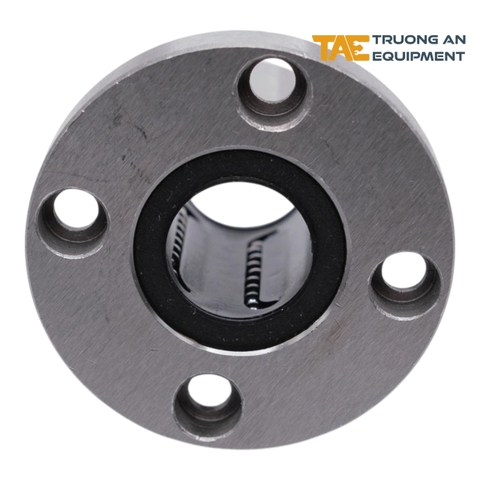

Mặt bích tròn có 4 lỗ bắt bulông.
Kết cấu bi tuần hoàn giúp chuyển động dọc trục nhẹ và ổn định.
Ký hiệu UU thể hiện loại có phớt chắn bụi ở hai đầu.

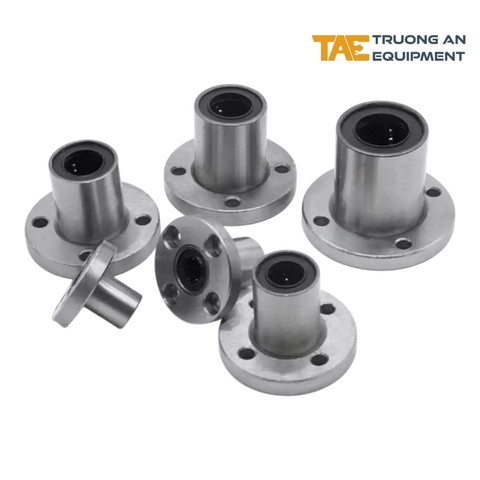

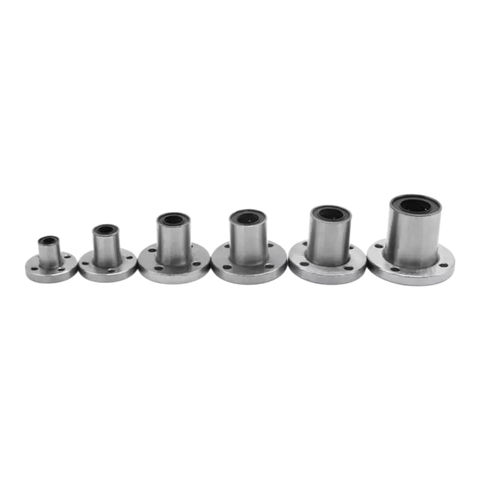

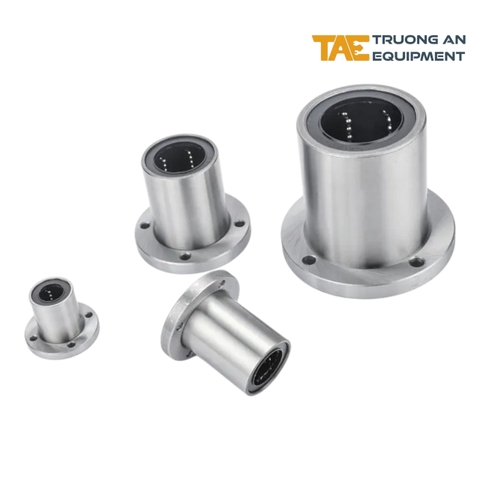

Có nhiều kích thước tương ứng với đường kính thanh trượt từ 8 mm đến 50 mm.
Phù hợp cho cơ cấu dẫn hướng tải nhẹ và tải trung bình.

Thông Số Và Quy Cách LMFUU

Mã hàng	Đường kính trục	Đường kính thân	Chiều dài thân	Đường kính mặt bích	ĐVT
LMF8UU	8 mm	15 mm	24 mm	32 mm	Cái
LMF10UU	10 mm	19 mm	29 mm	39 mm	Cái
LMF12UU	12 mm	21 mm	30 mm	42 mm	Cái
LMF16UU	16 mm	28 mm	37 mm	48 mm	Cái
LMF20UU	20 mm	32 mm	42 mm	54 mm	Cái
LMF25UU	25 mm	40 mm	59 mm	62 mm	Cái
LMF30UU	30 mm	45 mm	64 mm	74 mm	Cái
LMF35UU	35 mm	52 mm	70 mm	82 mm	Cái
LMF40UU	40 mm	60 mm	80 mm	96 mm	Cái
LMF50UU	50 mm	80 mm	100 mm	116 mm	Cái

Linh Kiện Sử Dụng Cùng

Con trượt tròn mặt bích LMFUU thường được sử dụng cùng các linh kiện sau:

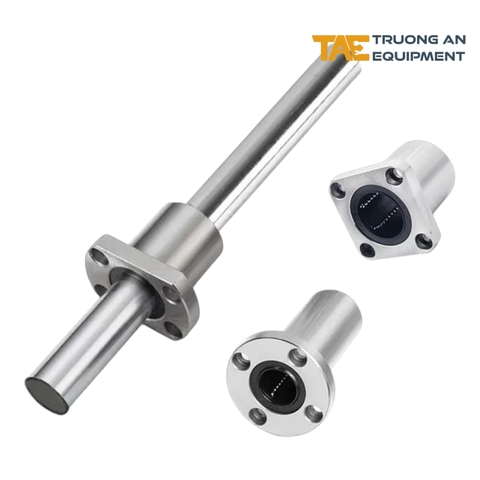

Thanh trượt tròn mạ chrome: chọn đường kính tương ứng với mã LMFUU.
Gối đỡ thanh trượt SK hoặc SHF: dùng để cố định hai đầu thanh trượt.
Vít me và đai ốc: tạo chuyển động chủ động cho bàn máy hoặc cụm trượt.
Khớp nối và động cơ: truyền chuyển động từ động cơ sang vít me.
Con trượt LMUU, LMKUU hoặc SCUU: lựa chọn thay thế tùy theo phương án lắp đặt.

LMFUU chỉ đảm nhiệm chức năng dẫn hướng tuyến tính. Để tạo chuyển động cho cơ cấu, hệ thống vẫn cần vít me, dây đai hoặc xi lanh làm bộ phận truyền động.
