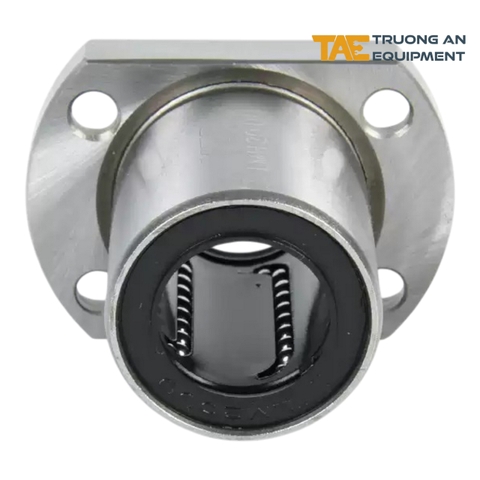

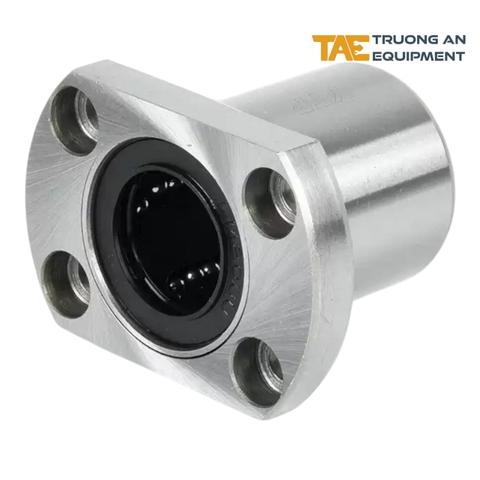

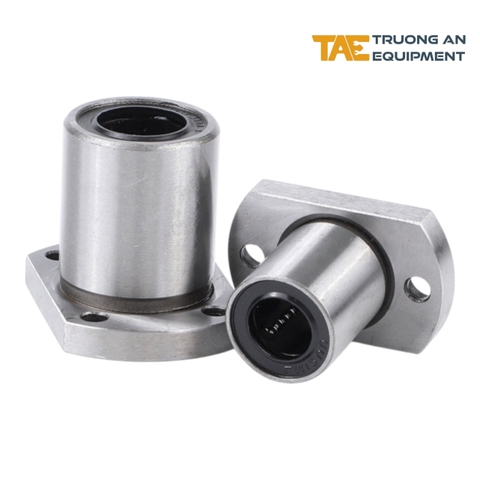

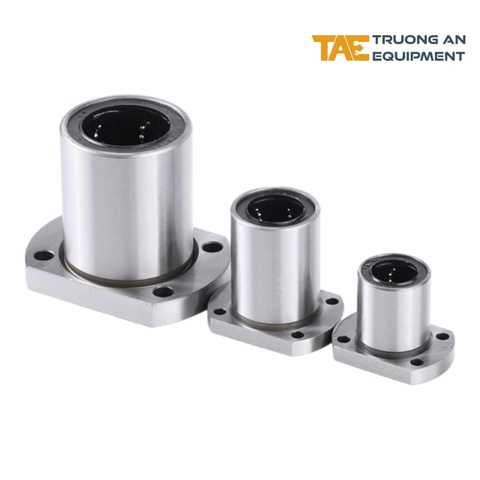

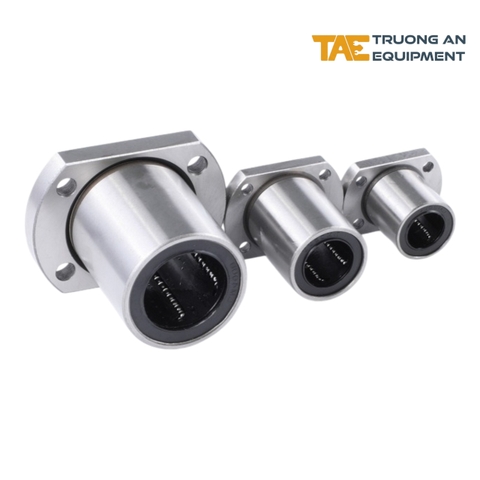

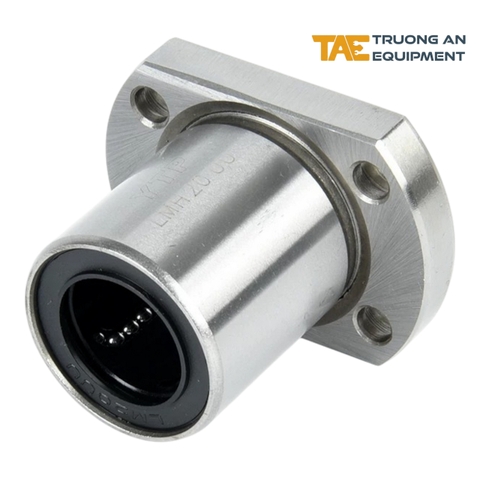

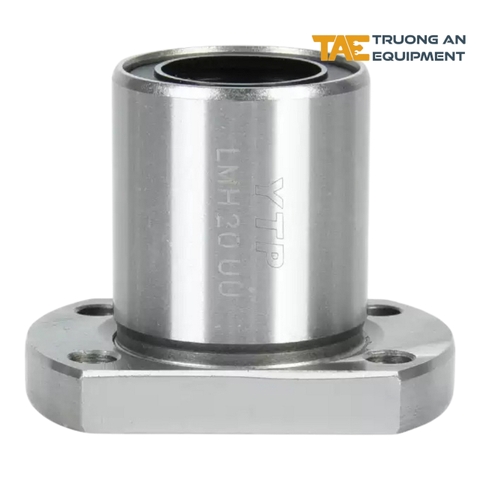

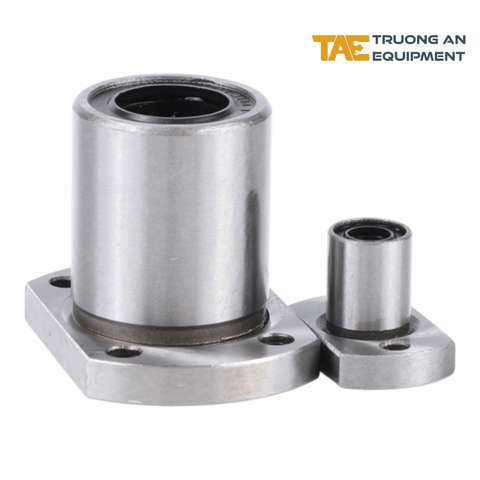

Con Trượt Tròn Mặt Bích Cắt Cạnh LMHUU

Tình trạng: Giao hàng từ 01 ngày trở lên

SKU: 893261103253

Thương hiệu: TAE-PRO

Loại: Thiết Bị - Linh Kiện Cơ Khí

59.000₫ 0₫ (chưa gồm VAT)

66.670₫ (đã gồm VAT)

Số lượng

Con trượt tròn LMHUU mặt bích cắt phẳng hai cạnh, thiết kế gọn, dùng cùng thanh trượt tròn phi 8–40 mm cho máy CNC và cơ cấu tự động hóa.

Gọi ngay 0833811811 để được tư vấn và hỗ trợ!

Thông Tin Sản Phẩm

Con Trượt Tròn Mặt Bích Cắt Cạnh LMHUU

Con trượt tròn LMHUU là loại con trượt bi tuần hoàn có mặt bích được cắt phẳng ở hai cạnh đối diện, sử dụng kết hợp với thanh trượt tròn để tạo chuyển động tuyến tính. Mặt bích được tích hợp trực tiếp với thân con trượt, cho phép bắt bulông vào bàn máy, tấm gá hoặc cụm chuyển động.

So với con trượt LMFUU có mặt bích tròn và LMKUU có mặt bích vuông, LMHUU có hình dáng gọn hơn theo một chiều lắp đặt. Thiết kế này phù hợp với những vị trí bị giới hạn không gian nhưng vẫn cần mặt bích để cố định con trượt trực tiếp lên kết cấu máy.

Bên trong con trượt là hệ thống bi tuần hoàn tiếp xúc với bề mặt thanh trượt, giúp cơ cấu di chuyển dọc trục với ma sát thấp. Ký hiệu UU thể hiện phiên bản có phớt chắn bụi ở hai đầu.

Đặc Điểm Của Con Trượt LMHUU

Mặt bích được cắt phẳng ở hai cạnh đối diện, giúp giảm kích thước lắp đặt.
Các lỗ bắt bulông được bố trí trực tiếp trên mặt bích.
Thân con trượt và mặt bích được tích hợp thành một cụm.
Kết cấu bi tuần hoàn giúp chuyển động dọc trục với ma sát thấp.
Phớt chắn bụi ở hai đầu giúp hạn chế bụi bẩn xâm nhập vào đường bi.

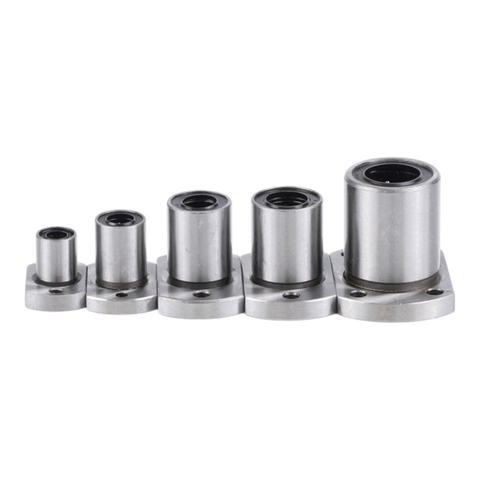

Có nhiều kích thước tương ứng với thanh trượt tròn từ 8 mm đến 40 mm.

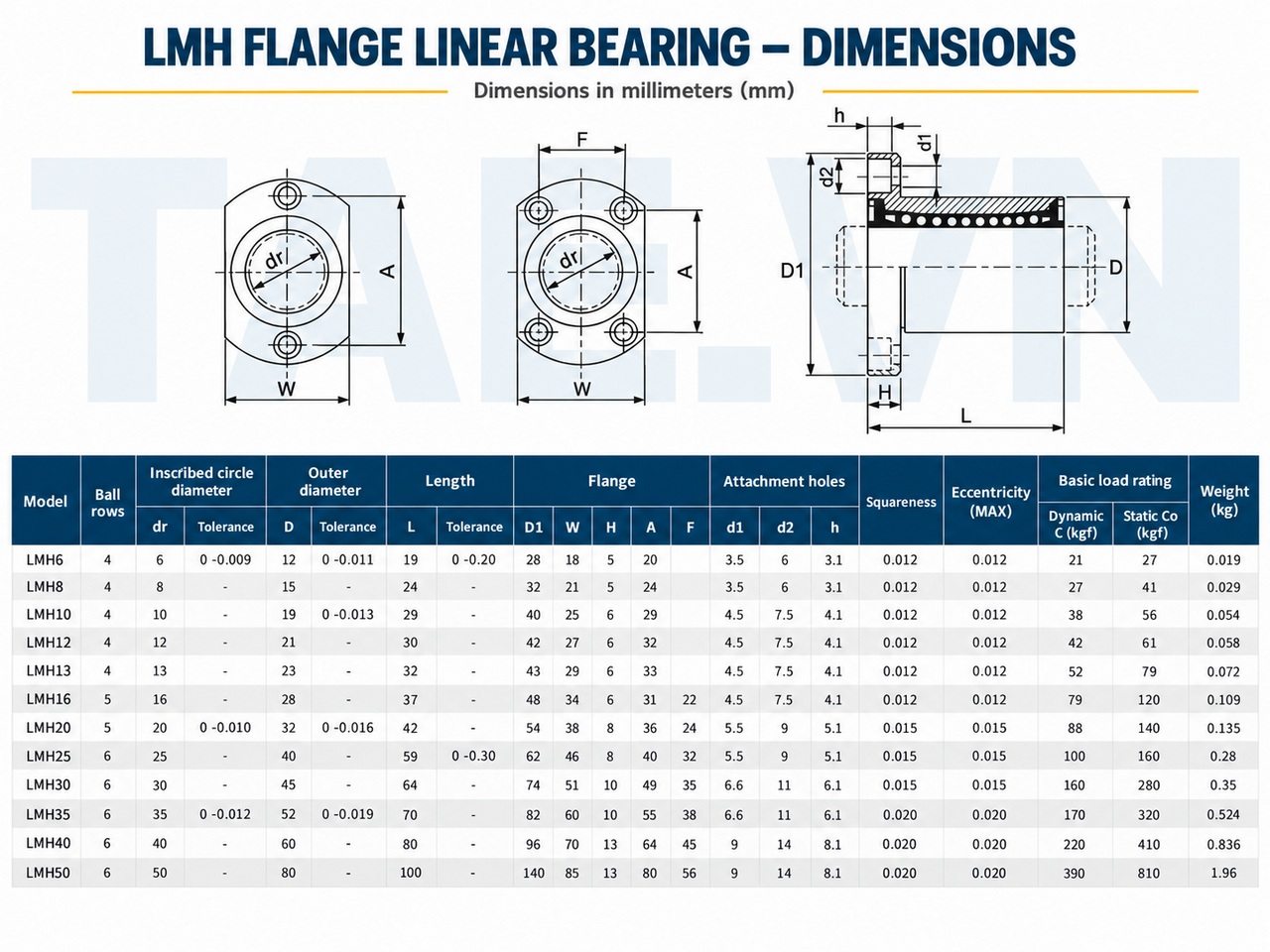

Bảng Quy Cách LMHUU

Mã hàng	Đường kính trục dr	Đường kính thân D	Chiều dài L
LMH8UU	8 mm	15 mm	24 mm
LMH10UU	10 mm	19 mm	29 mm
LMH12UU	12 mm	21 mm	30 mm
LMH16UU	16 mm	28 mm	37 mm
LMH20UU	20 mm	32 mm	42 mm
LMH25UU	25 mm	40 mm	59 mm
LMH30UU	30 mm	45 mm	64 mm
LMH35UU	35 mm	52 mm	70 mm
LMH40UU	40 mm	60 mm	80 mm

Con Trượt Tròn Mặt Bích Cắt Cạnh LMHUU

Ứng Dụng

Bàn trượt và module chuyển động tuyến tính.
Cơ cấu dẫn hướng cho máy CNC mini và máy chuyên dụng.
Máy đóng gói, máy cấp phôi và hệ thống băng tải.
Máy in, máy đo và thiết bị tự động hóa.
Các vị trí có không gian lắp đặt hạn chế theo một chiều của mặt bích.

Sản Phẩm Và Phụ Kiện Dùng Chung

Thanh trượt tròn mạ chrome: chọn đúng đường kính tương ứng từ 8 mm đến 40 mm.
Gối đỡ SK hoặc SHF: dùng để cố định hai đầu thanh trượt tròn.
Con trượt LMFUU: sử dụng khi cần kiểu mặt bích tròn.
Con trượt LMKUU: sử dụng khi cần kiểu mặt bích vuông.
Con trượt LMH-LUU: phiên bản thân dài khi cần tăng chiều dài tiếp xúc và độ ổn định.
Vít me, đai ốc, khớp nối và động cơ: dùng để tạo chuyển động chủ động cho bàn trượt.
