Con Trượt Tròn LMKUU Mặt Bích Vuông – LMK8UU đến LMK50UU

Con Trượt Tròn LMKUU Mặt Bích Vuông

Con trượt tròn LMK…UU là linh kiện dẫn hướng tuyến tính sử dụng cùng thanh trượt tròn SC để tạo chuyển động tịnh tiến cho máy CNC, bàn trượt và các hệ thống tự động hóa.

Sản phẩm được tích hợp sẵn mặt bích vuông với các lỗ bắt bulông, cho phép lắp trực tiếp vào bàn máy, tấm gá hoặc bộ phận chuyển động mà không cần chế tạo thêm vỏ con trượt bên ngoài.

Bên trong con trượt sử dụng hệ thống bi tuần hoàn giúp giảm ma sát khi di chuyển. Hai đầu có phớt chắn bụi, ký hiệu UU, hỗ trợ hạn chế bụi bẩn xâm nhập và giảm thất thoát chất bôi trơn.

Sản phẩm còn được gọi là bạc trượt tuyến tính LMK…UU hoặc bạc đạn trượt tròn mặt bích vuông. Trong đó, con trượt tròn LMK…UU là tên gọi chính được sử dụng trong bài viết này.

Đặc điểm con trượt tròn LMKUU

• Mặt bích vuông tích hợp sẵn, thuận tiện lắp trực tiếp bằng bulông.
• Cơ cấu bi tuần hoàn giúp tạo chuyển động tuyến tính với ma sát thấp.
• Phớt chắn bụi hai đầu, ký hiệu UU.
• Thân con trượt bằng thép ổ lăn được gia công và xử lý nhiệt.
• Thiết kế mặt bích vuông có chiều cao gọn hơn loại mặt bích tròn.
• Có nhiều kích thước sử dụng với thanh trượt tròn Ø8–Ø50 mm.

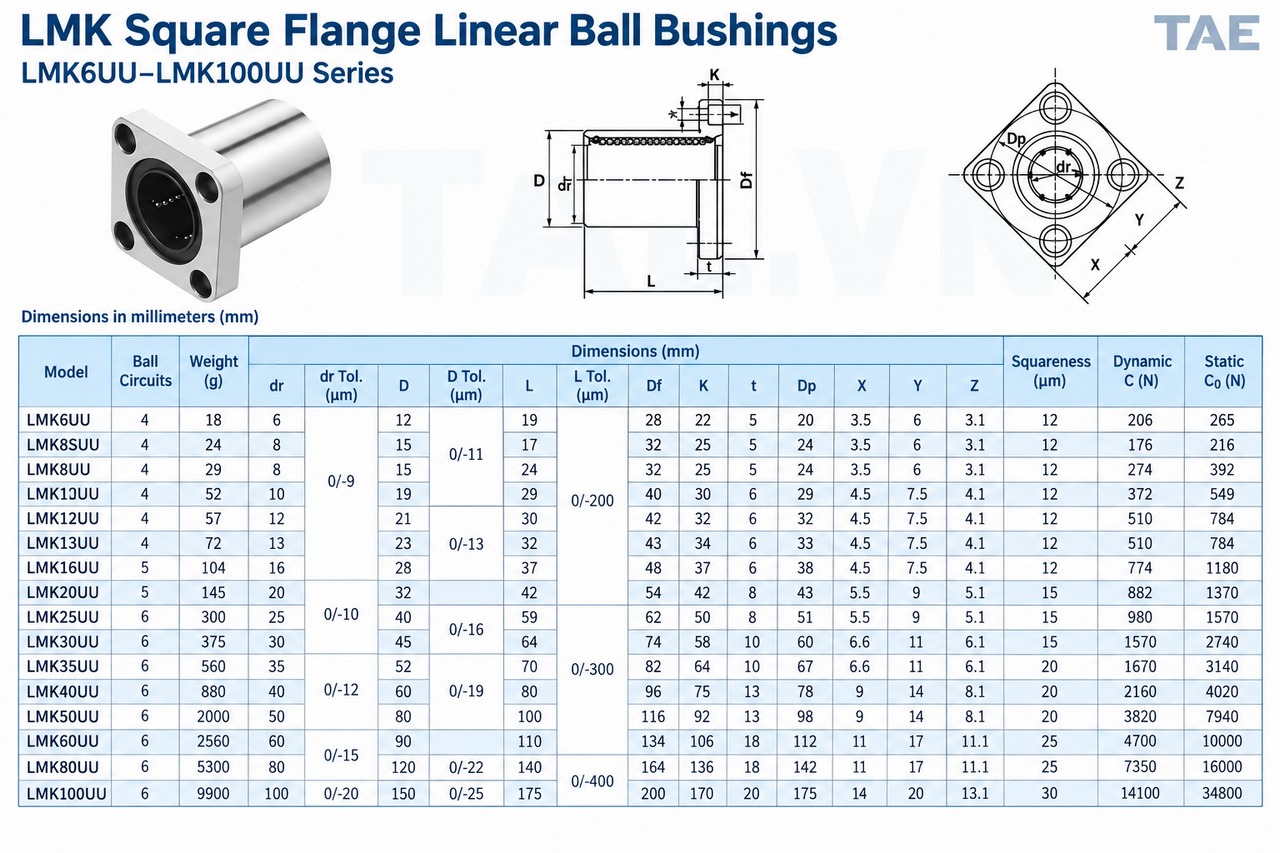

Thông số kỹ thuật

Model và đường kính thanh trượt tương thích

Số nằm giữa mã LMK…UU thể hiện đường kính trong của con trượt. Ví dụ: LMK20UU sử dụng với thanh trượt tròn Ø20 mm.

Phân biệt LMK…UU và LM…UU

• LM…UU: dạng trụ rời, cần gia công thêm vỏ hoặc lỗ gá để lắp đặt.
• LMK…UU: có sẵn mặt bích vuông, có thể bắt trực tiếp vào tấm gá bằng bulông.

Sản phẩm và phụ kiện sử dụng chung

• Thanh trượt tròn SC có đường kính tương ứng.
• Gối cố định thanh trượt SK hoặc SHF.
• Tấm gá, bàn trượt và bulông lắp mặt bích.
• Mỡ hoặc dầu bôi trơn dành cho cơ cấu tuyến tính.
• Vít me, động cơ bước hoặc servo trong cụm truyền động.

LMK…UU là con trượt chiều dài tiêu chuẩn. Đối với bàn trượt chịu tải lệch hoặc tải mô-men, nên bố trí từ hai con trượt trên cùng một trục với khoảng cách phù hợp hoặc sử dụng phiên bản dài LMK…LUU.

Khi lắp thanh trượt vào con trượt, cần căn thẳng tâm và đưa trục vào nhẹ nhàng. Không đóng trực tiếp lên phớt chắn bụi hoặc vòng giữ bi.

Ứng dụng

• Máy CNC mini, máy khắc, máy laser và máy in 3D.
• Bàn trượt, module tuyến tính và cơ cấu cấp phôi.
• Máy đóng gói, máy phân loại và hệ thống tự động hóa.
• Thiết bị đo, đồ gá và cơ cấu chuyển động tịnh tiến.
• Cơ cấu cần lắp con trượt trực tiếp lên tấm gá bằng mặt bích.

Con trượt tròn LMK…UU được thiết kế cho chuyển động tịnh tiến. Sản phẩm không dùng thay bạc đạn quay và không phù hợp với cơ cấu vừa trượt vừa quay liên tục trên cùng một trục.

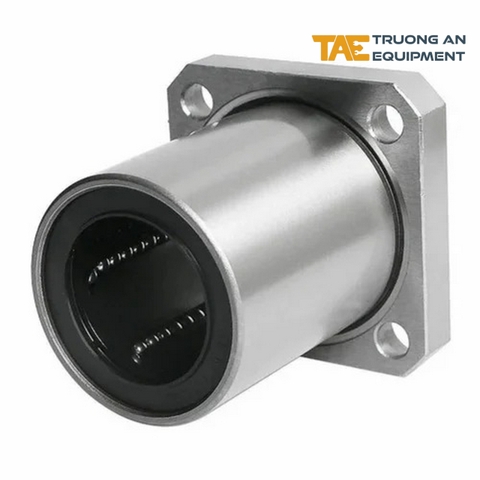

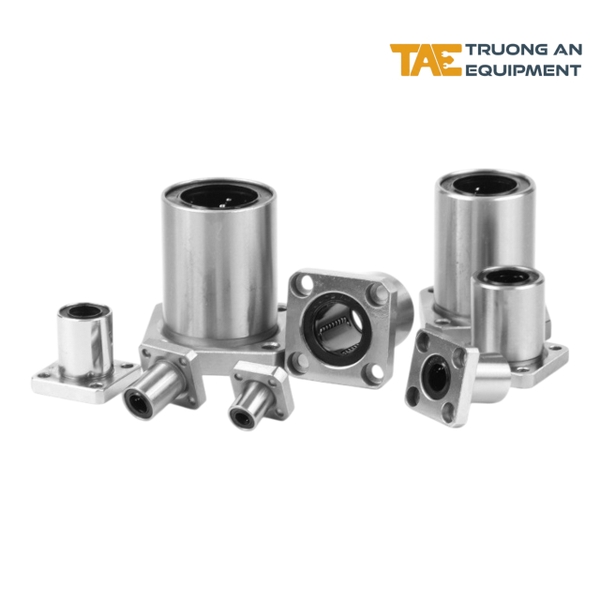

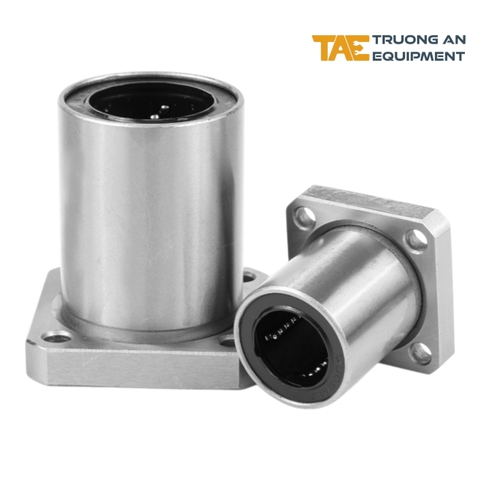

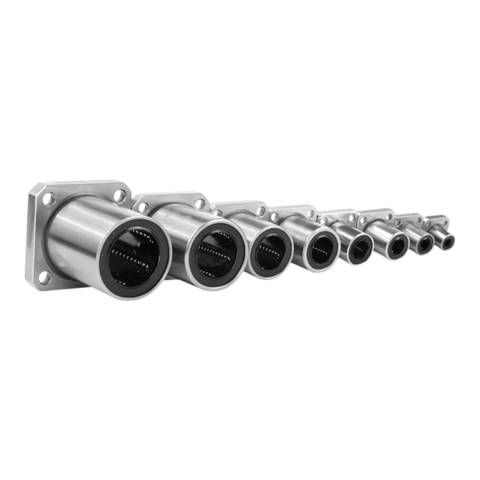

Hình ảnh thực tế sản phẩm
