Con Trượt Tròn SCSLUU Dạng Khối Dài – Ø8 đến Ø60

Con Trượt Tròn SCSLUU Dạng Khối Dài

Con trượt tròn SCSLUU là cụm dẫn hướng tuyến tính dạng khối dài, được cấu tạo từ bạc đạn trượt LM…LUU lắp sẵn trong vỏ hợp kim nhôm. Sản phẩm di chuyển trên thanh trượt tròn SC có đường kính tương ứng, tạo chuyển động tịnh tiến cho máy CNC, bàn trượt và các cơ cấu tự động hóa.

So với dòng SCS…UU tiêu chuẩn, phiên bản SCS…LUU có thân và bạc trượt dài hơn, giúp tăng chiều dài dẫn hướng, cải thiện độ ổn định của bàn trượt và khả năng chịu tải mô-men. Dòng này phù hợp với các cơ cấu cần hạn chế rung lắc hoặc chịu tải lệch tốt hơn so với con trượt dạng ngắn.

Đặc điểm sản phẩm

• Thiết kế dạng khối dài, tăng chiều dài tiếp xúc và dẫn hướng.
• Vỏ hợp kim nhôm có kết cấu gọn, thuận tiện lắp lên bàn máy.
• Tích hợp sẵn bạc đạn trượt tròn LM…LUU bên trong.
• Hệ thống bi tuần hoàn giúp tạo chuyển động tuyến tính với ma sát thấp.
• Phớt chắn bụi hai đầu giúp hạn chế bụi bẩn và giảm thất thoát chất bôi trơn.
• Có nhiều kích thước sử dụng với thanh trượt tròn từ Ø8 đến Ø60 mm.

Thông số kỹ thuật

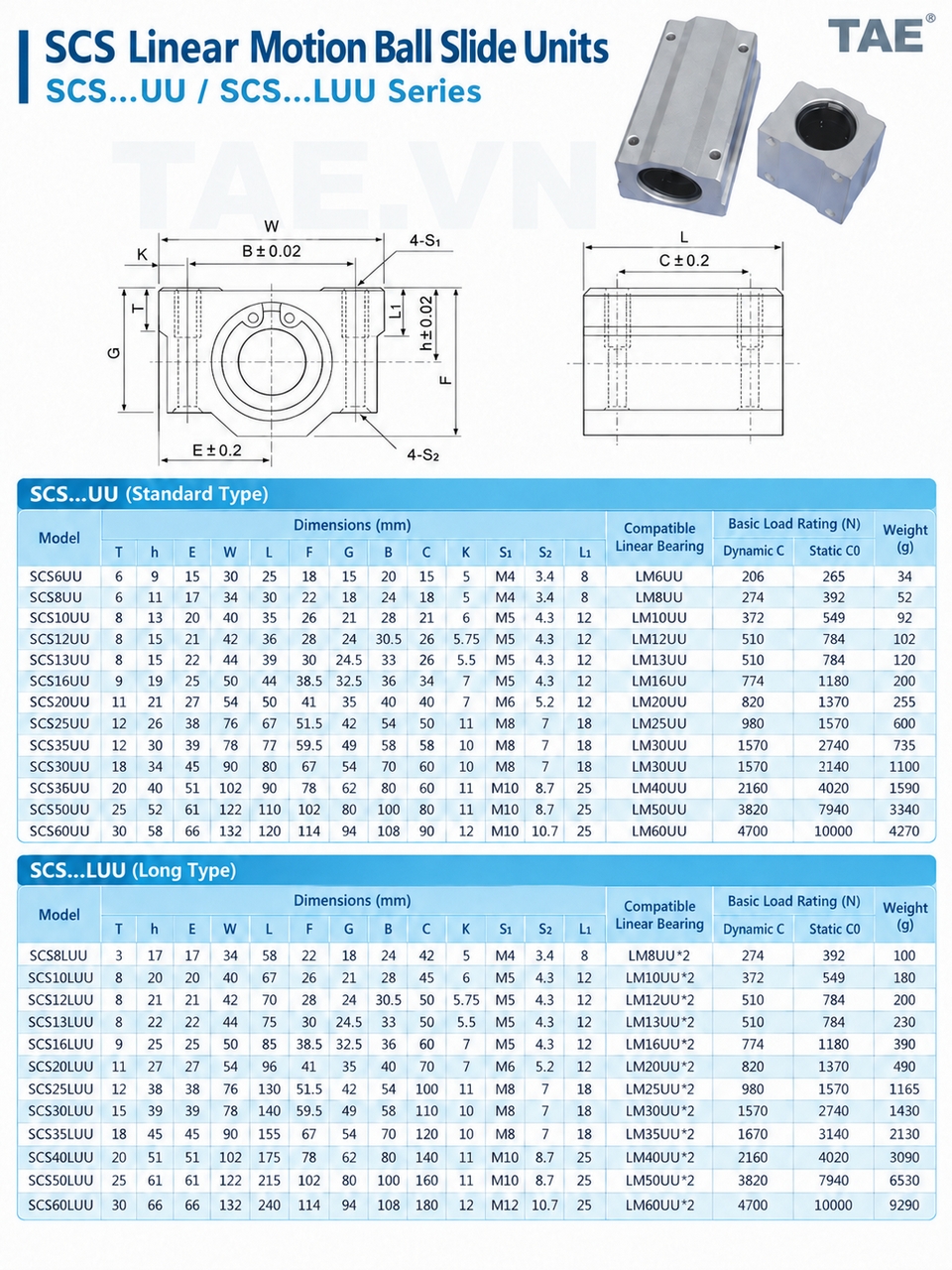

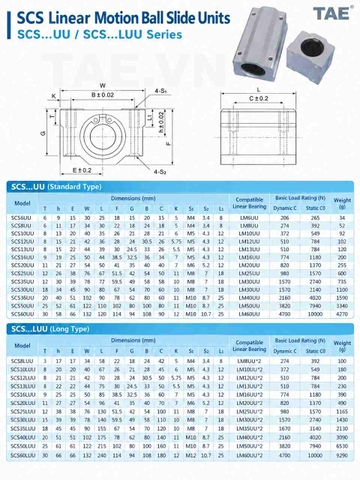

Model và đường kính trục tương thích

Trong mã sản phẩm, chữ L thể hiện phiên bản dài, còn số nằm giữa mã SCS…LUU thể hiện đường kính danh nghĩa của thanh trượt.

Sản phẩm và phụ kiện sử dụng chung

• Thanh trượt tròn SC có đường kính tương ứng.
• Gối đỡ trục tròn dòng SK hoặc SHF.
• Tấm gá, bàn trượt và bulông lắp con trượt.
• Vít me, động cơ bước hoặc servo trong cụm truyền động tuyến tính.

SCS…LUU là con trượt dạng kín nên sử dụng với thanh trượt tròn được đỡ tại hai đầu. Sản phẩm không dùng trực tiếp với ray tròn có thanh đỡ phía dưới như dòng SBR. Trường hợp sử dụng ray tròn có đế đỡ cần chọn con trượt dạng hở SBR…LUU tương ứng.

Ứng dụng

• Bàn trượt và module tuyến tính có chiều dài gá lớn.
• Máy CNC, máy khắc, máy laser và thiết bị gia công tự động.
• Cơ cấu cấp phôi, bàn nâng và hệ thống gắp đặt sản phẩm.
• Máy đóng gói, máy phân loại và dây chuyền sản xuất.
• Cơ cấu cần tăng độ ổn định khi chịu tải lệch hoặc tải mô-men.

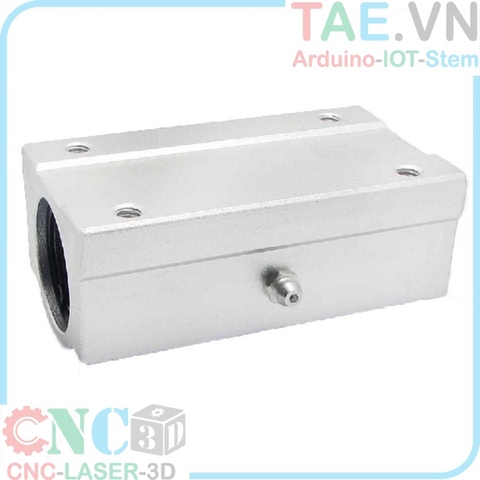

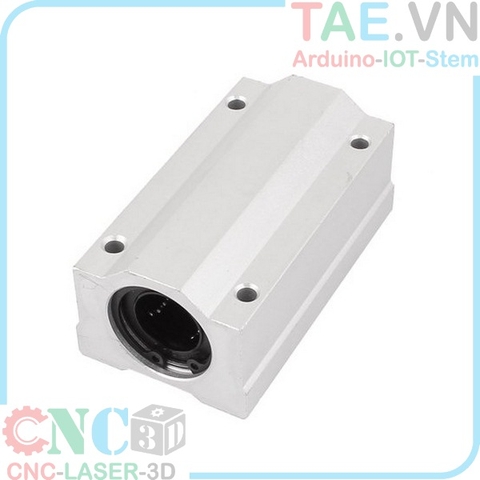

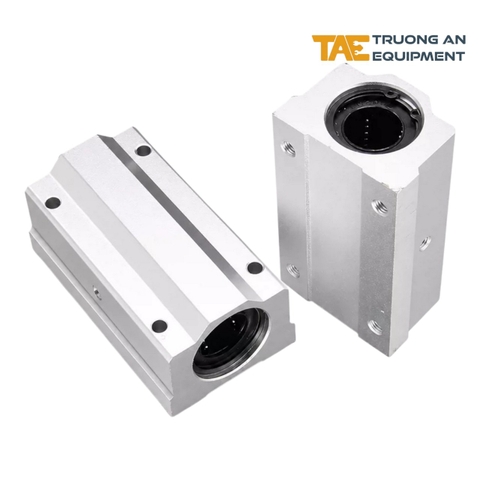

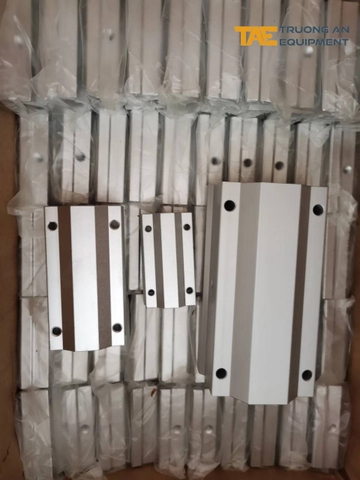

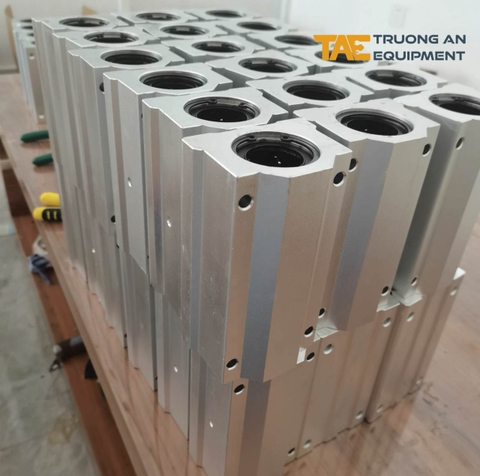

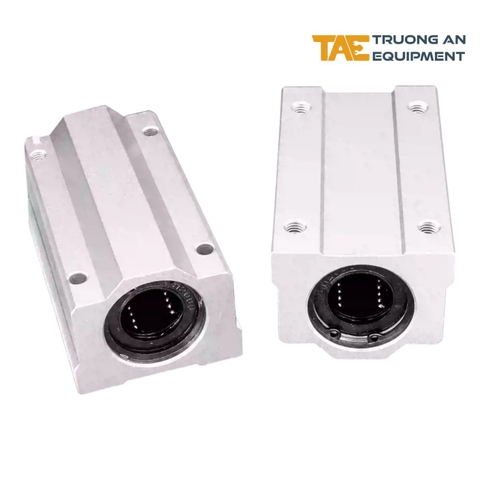

Hình ảnh thực tế sản phẩm
