Con Trượt Tròn SCSUU – SCS8UU đến SCS60UU

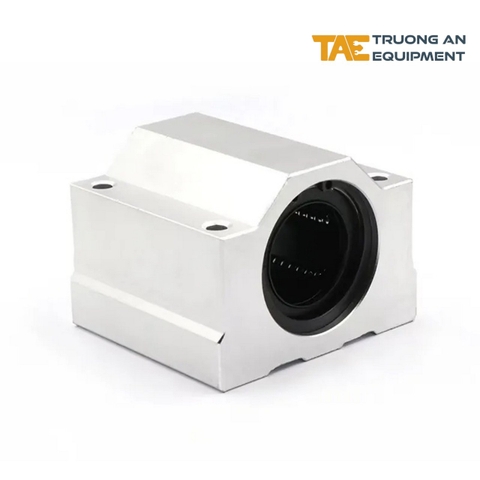

Con trượt tròn SCSUU là cụm dẫn hướng tuyến tính dạng khối, được cấu tạo từ bạc đạn trượt tròn LM…UU lắp sẵn bên trong vỏ nhôm. Sản phẩm sử dụng cùng thanh trượt tròn SC có đường kính tương ứng để tạo chuyển động tịnh tiến cho máy móc và cơ cấu tự động hóa.

Thiết kế dạng khối giúp lắp con trượt trực tiếp lên bàn máy, tấm gá hoặc cụm chuyển động. Hệ thống bi tuần hoàn bên trong giúp giảm ma sát khi di chuyển, trong khi phớt chắn bụi hai đầu hỗ trợ hạn chế bụi bẩn xâm nhập và giảm thất thoát chất bôi trơn.

Đặc điểm sản phẩm

• Vỏ con trượt được chế tạo từ hợp kim nhôm, kết cấu gọn và thuận tiện lắp đặt.
• Tích hợp sẵn bạc đạn trượt tròn LM…UU bên trong.
• Cơ cấu bi tuần hoàn giúp chuyển động tuyến tính nhẹ và ổn định.
• Phớt chắn bụi bố trí tại hai đầu bạc trượt.
• Thân khối có bốn vị trí bắt bulông để liên kết với bàn trượt hoặc tấm gá.
• Có nhiều kích thước tương ứng với thanh trượt tròn từ Ø8 đến Ø60 mm.

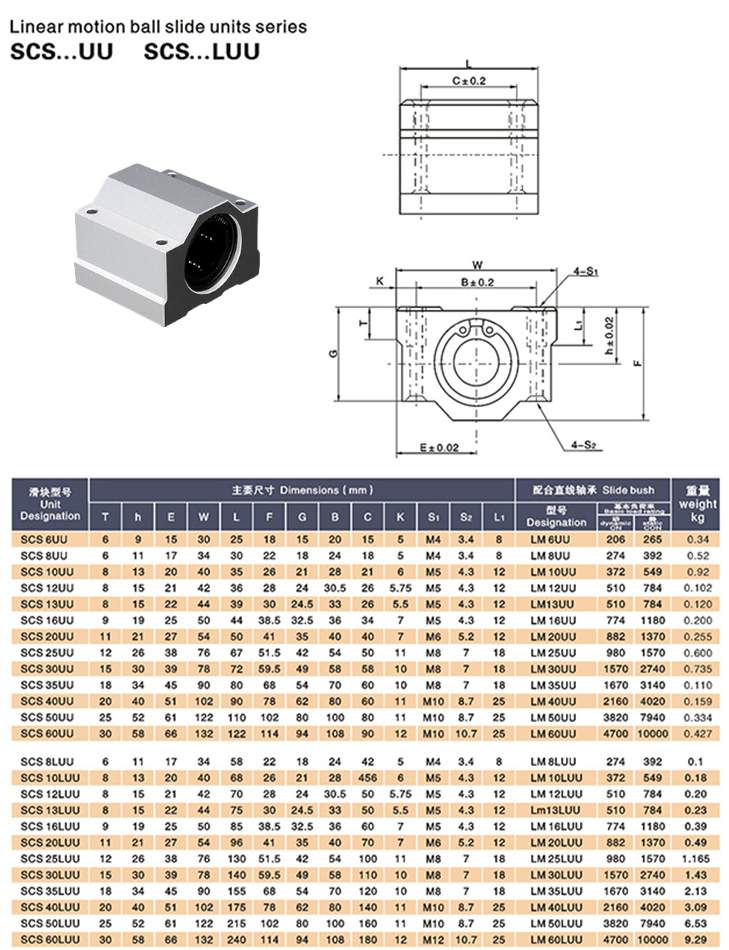

Thông số kỹ thuật

Model và đường kính trục tương thích

Số nằm giữa mã SCS…UU thể hiện đường kính danh nghĩa của thanh trượt tròn sử dụng cùng con trượt.

Sản phẩm và phụ kiện sử dụng chung

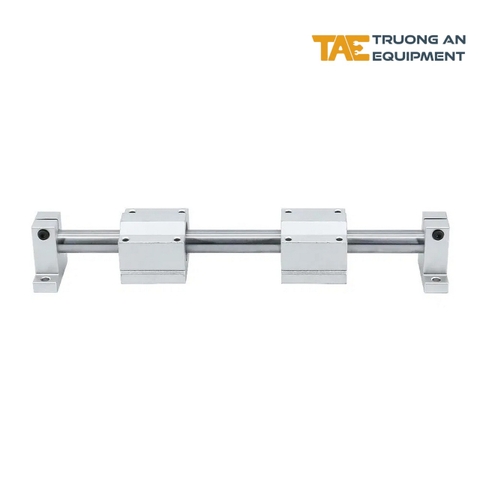

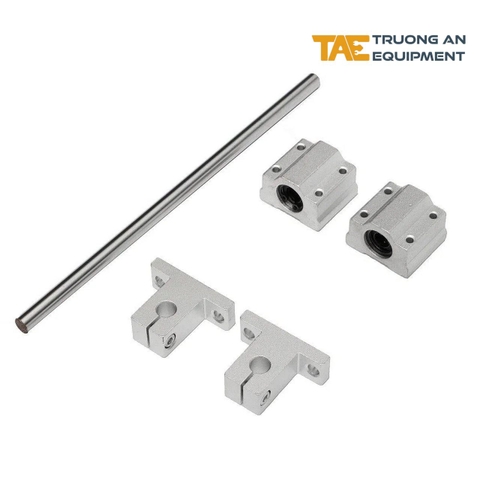

• Thanh trượt tròn SC có đường kính tương ứng.
• Gối đỡ trục tròn dòng SK hoặc SHF.
• Tấm gá, bàn trượt và bulông lắp con trượt.
• Vít me, động cơ bước hoặc servo trong cụm truyền động tuyến tính.

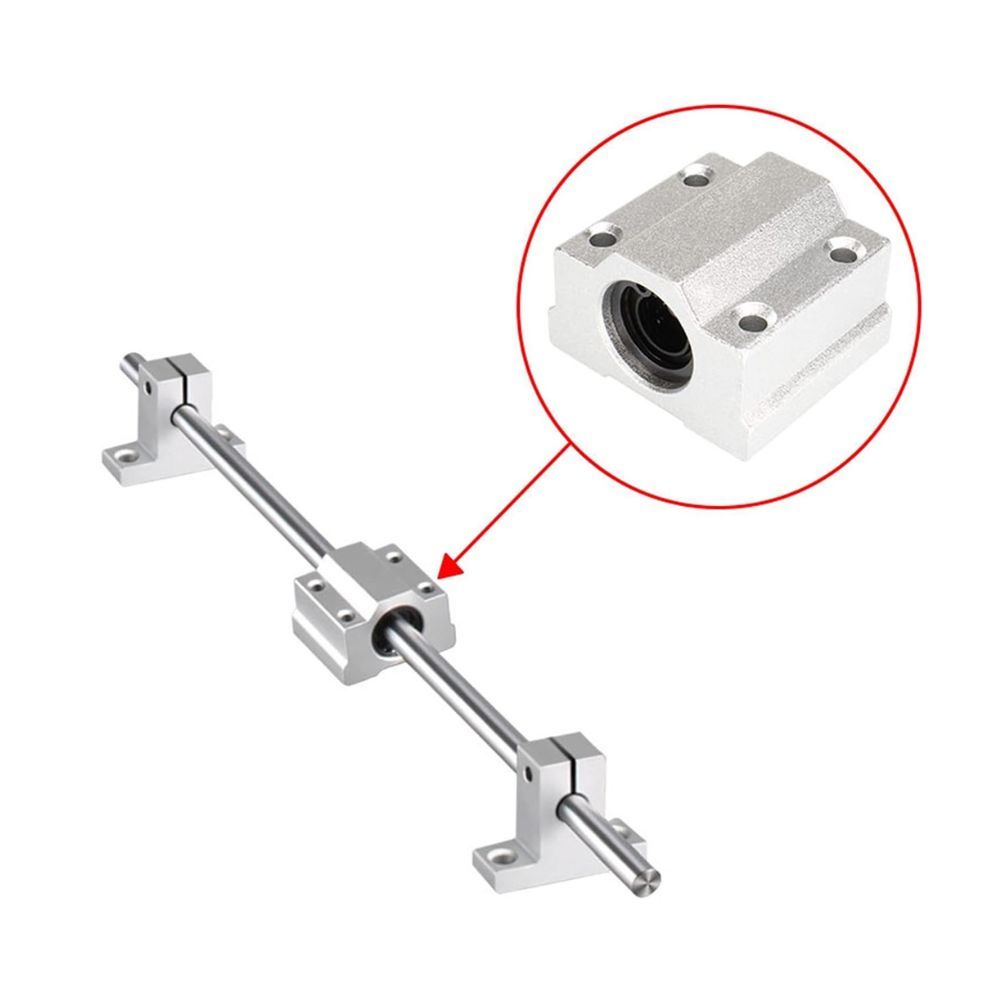

SCS…UU là con trượt dạng kín, phù hợp với thanh trượt tròn được đỡ tại hai đầu. Loại này không dùng trực tiếp với ray tròn có thanh đỡ phía dưới như dòng SBR. Với ray tròn có đế đỡ, cần sử dụng con trượt dạng hở SBR…UU tương ứng.

Ứng dụng

• Làm hệ dẫn hướng cho máy CNC mini, máy khắc và máy laser.
• Lắp trên máy in 3D và các thiết bị chuyển động tuyến tính.
• Sử dụng trong bàn trượt, cơ cấu cấp phôi và đồ gá tự động.
• Ứng dụng trong máy đóng gói, máy phân loại và dây chuyền tự động hóa.
• Chế tạo module trượt và các cơ cấu cơ khí cần di chuyển theo phương thẳng.

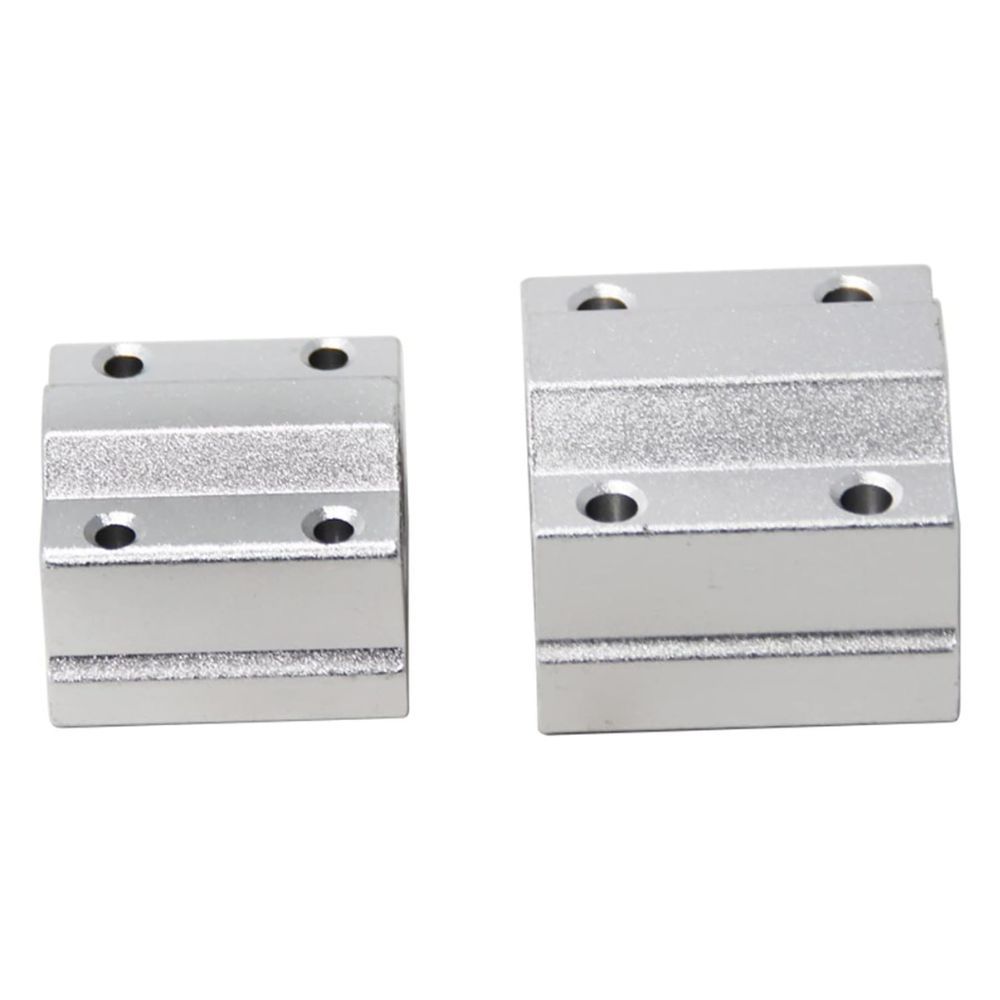

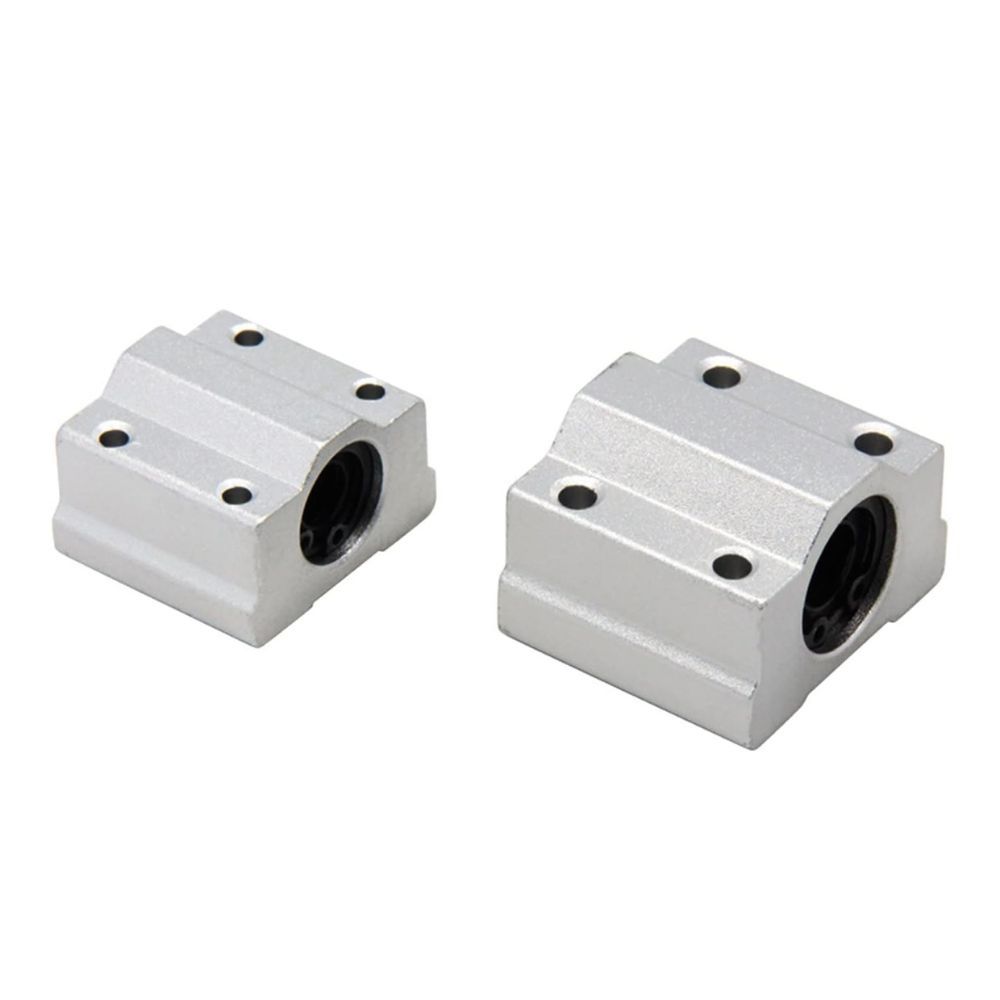

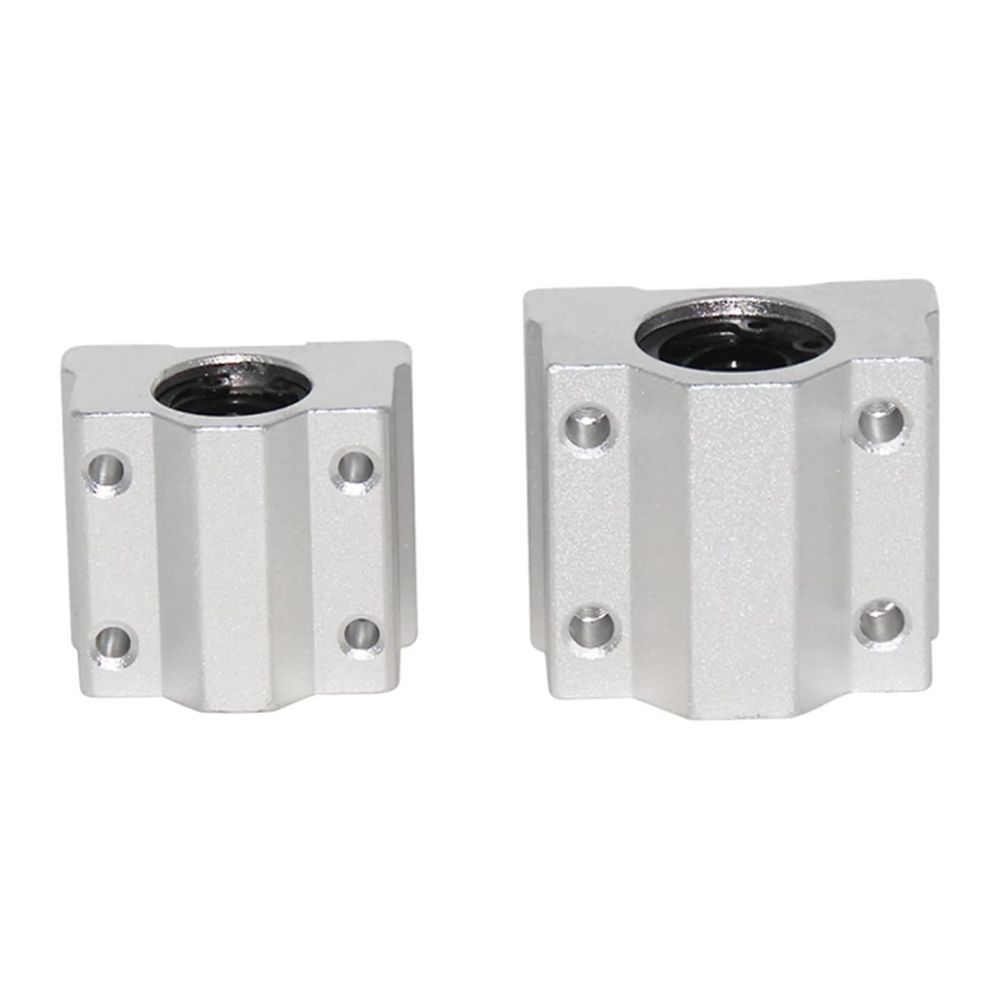

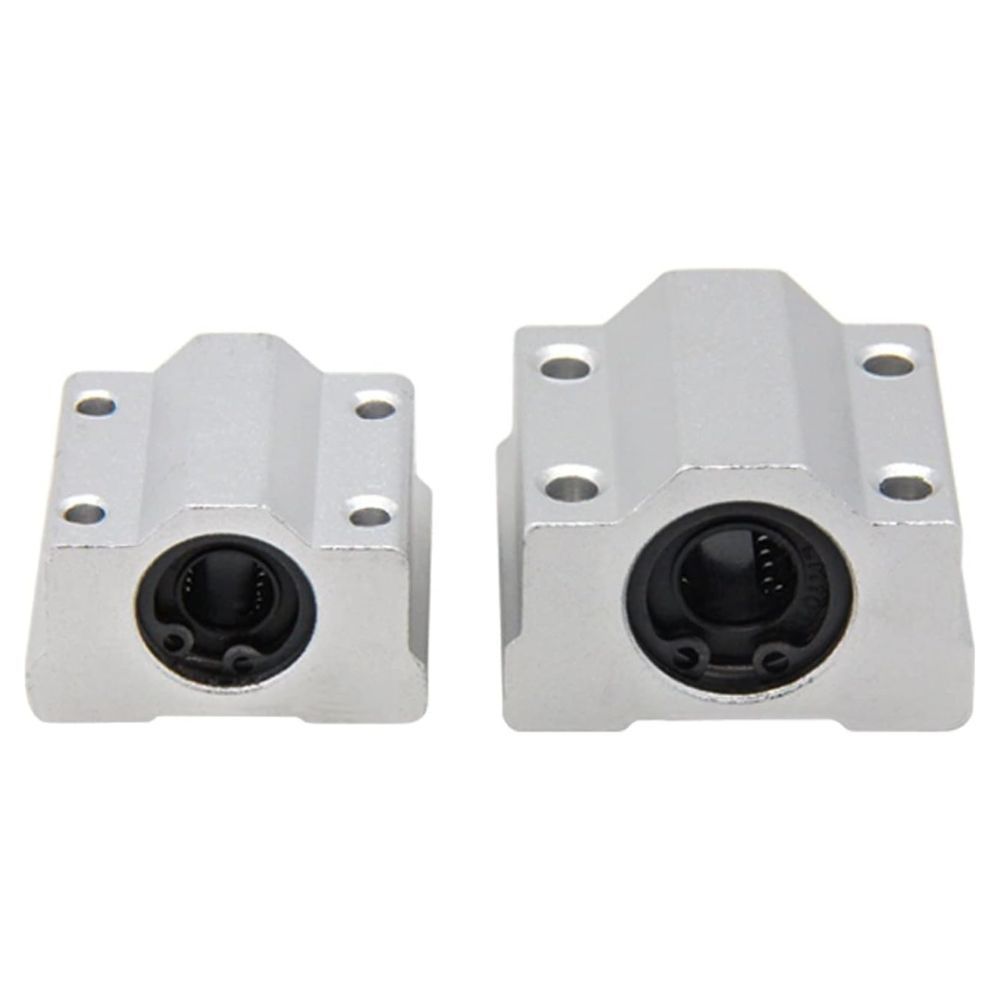

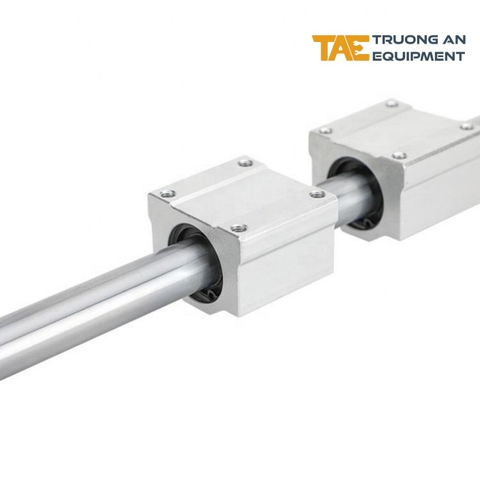

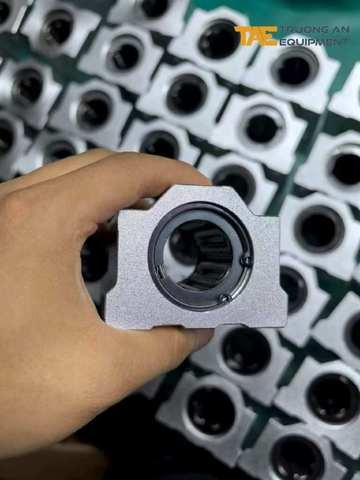

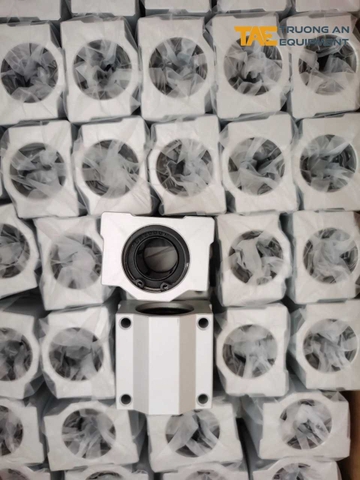

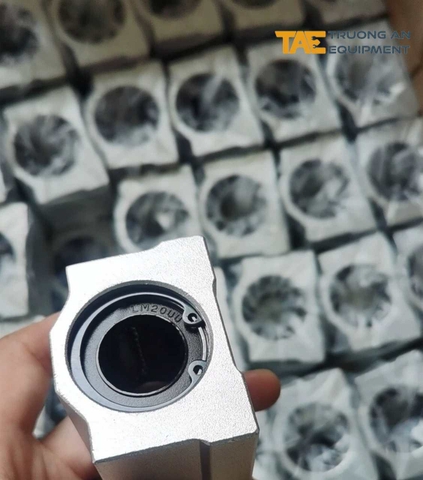

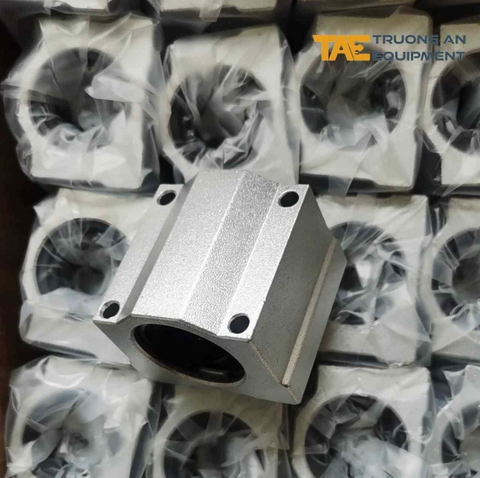

Hình ảnh thực tế sản phẩm
