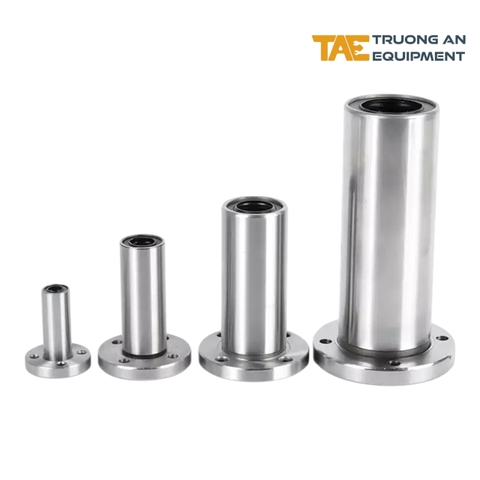

Con Trượt Tròn Mặt Bích Tròn Loại Dài LMF-LUU

Con Trượt Tròn Mặt Bích Tròn Loại Dài LMF-LUU

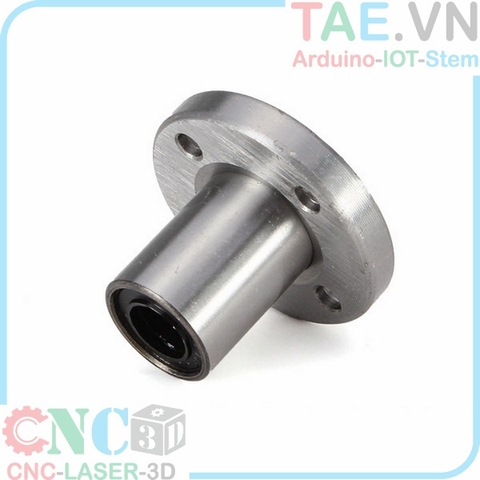

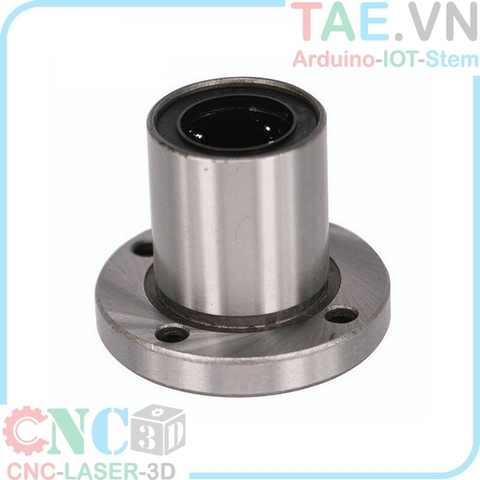

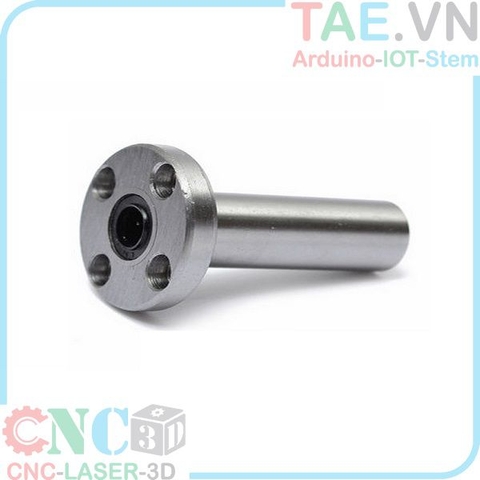

Con trượt tròn LMF-LUU là loại con trượt bi tuần hoàn có thân dài và mặt bích tròn 4 lỗ, sử dụng kết hợp với thanh trượt tròn để tạo chuyển động tuyến tính. Mặt bích được tích hợp trực tiếp trên thân con trượt, giúp lắp sản phẩm vào bàn máy, tấm gá hoặc cụm chuyển động bằng bulông.

So với dòng LMFUU tiêu chuẩn, phiên bản LMF-LUU có chiều dài thân lớn hơn và bố trí hai bộ vòng giữ bi, giúp tăng khả năng chịu tải và ổn định tốt hơn khi cơ cấu xuất hiện mô-men lệch. Ký hiệu UU thể hiện sản phẩm có phớt chắn bụi ở hai đầu.

Đặc Điểm Của Con Trượt LMF-LUU

• Thiết kế mặt bích tròn với 4 lỗ bắt bulông.
• Thân dài, bên trong bố trí hai bộ vòng giữ bi tiêu chuẩn.
• Bi tuần hoàn giúp chuyển động dọc trục với ma sát thấp.
• Phớt chắn bụi ở hai đầu giúp hạn chế bụi bẩn xâm nhập.
• Lắp trực tiếp vào tấm gá mà không cần chế tạo thêm vỏ giữ con trượt.
• Có nhiều kích thước tương ứng với thanh trượt tròn từ 12 mm đến 40 mm.

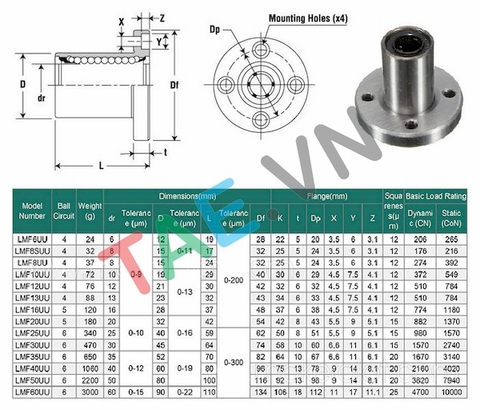

Bảng Kích Thước LMF-LUU

Ứng Dụng

• Bàn trượt và module chuyển động tuyến tính.
• Cơ cấu dẫn hướng cho máy CNC mini và máy chuyên dụng.
• Máy đóng gói, máy cấp phôi và hệ thống băng tải.
• Cơ cấu nâng hạ, đẩy sản phẩm và thay đổi hướng chuyển động.
• Thiết bị tự động hóa, robot và đồ gá công nghiệp.

Sản Phẩm Và Phụ Kiện Dùng Chung

• Thanh trượt tròn mạ chrome: chọn đúng đường kính từ 12 mm đến 40 mm tương ứng với mã con trượt.
• Gối đỡ SK hoặc SHF: dùng để cố định hai đầu thanh trượt tròn.
• Con trượt LMFUU: phiên bản thân ngắn khi cần tiết kiệm không gian lắp đặt.
• Con trượt LMKLUU: phiên bản thân dài có mặt bích vuông.
• Vít me, đai ốc và động cơ: dùng để tạo chuyển động chủ động cho bàn trượt.
