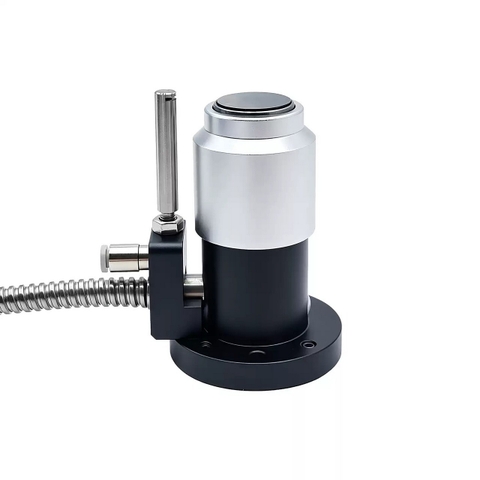

Bộ So Dao Tự Động M26D-20 Cho Máy CNC

Bộ So Dao Tự Động CNC M26D-20 Cho Máy CNC

Bộ so dao tự động CNC M26D-20 là thiết bị đo dao tiếp xúc dùng trên trung tâm gia công, máy phay CNC và các hệ thống CNC có chức năng nhận tín hiệu so dao. Thiết bị hỗ trợ xác định chiều dài dụng cụ, thiết lập điểm chuẩn trục Z và bù chiều dài dao sau khi thay dụng cụ.

Khi đầu dao chạm vào mặt đo, bộ so dao phát tín hiệu về bộ điều khiển để ghi nhận vị trí. Cơ cấu thổi khí tích hợp giúp làm sạch phoi và dung dịch gia công trên bề mặt tiếp xúc trước khi đo, hạn chế sai lệch do vật cản bám trên mặt so dao.

Dòng M26D-20 sử dụng mặt đo bằng hợp kim cứng Ø20 mm, hành trình đo 5 mm, có đèn LED chỉ thị trạng thái và tín hiệu cảnh báo quá hành trình. Sản phẩm có các phiên bản thân nhôm hoặc thân thép không gỉ, tiếp điểm thường mở NO hoặc thường đóng NC để lựa chọn theo mạch điều khiển của máy.

Phiên bản sản phẩm

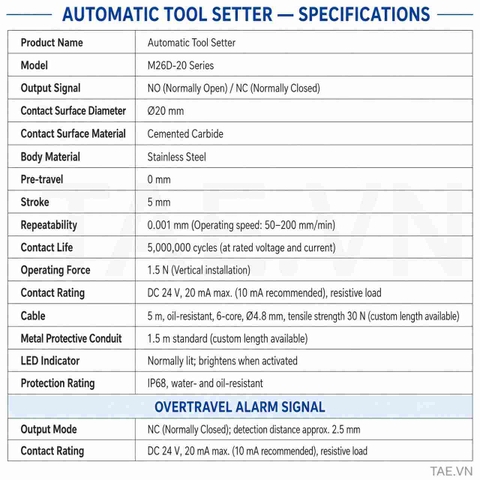

Thông số kỹ thuật

Kích thước lắp đặt

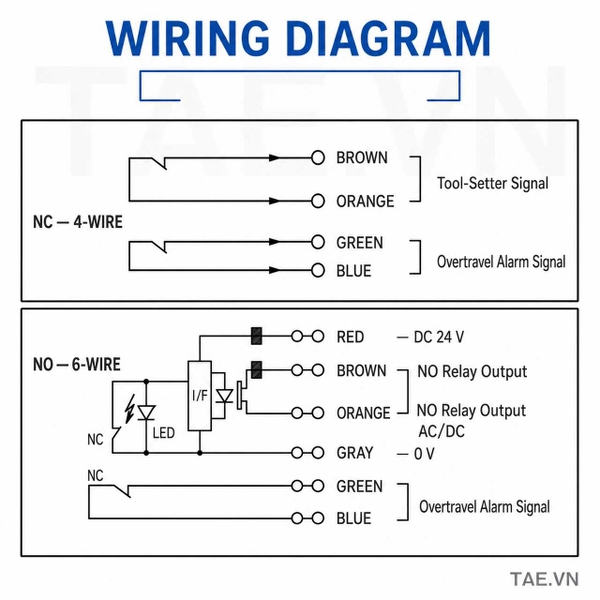

Sơ đồ đấu dây

Phiên bản NC – 4 dây

Phiên bản NO – 6 dây

Ứng dụng

• Đo chiều dài dao tự động trên trung tâm gia công và máy phay CNC.
• Thiết lập tọa độ hoặc điểm chuẩn trục Z trước khi gia công.
• Bù chiều dài dụng cụ sau khi thay dao.
• Hỗ trợ kiểm tra chênh lệch chiều dài hoặc phát hiện tình trạng gãy dao khi hệ điều khiển có chương trình phù hợp.
• Tích hợp trong máy CNC có hệ thống thay dao tự động ATC.

Sản phẩm và phụ kiện dùng chung

• Bộ điều khiển CNC có ngõ vào nhận tín hiệu so dao.
• Hệ thống thay dao tự động ATC.
• Van điện từ, bộ lọc và điều áp khí nén.
• Ống khí có đường kính ngoài Ø4 mm.
• Đế chuyên dụng Ø80 mm cho M26D-20.
• Cáp tín hiệu, relay trung gian và đầu nối tủ điện CNC.

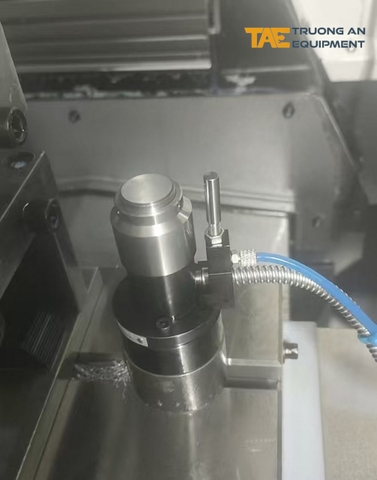

Hình ảnh thực tế
