Breakout DB9 Đực

Breakout DB9 đực (hay còn được gọi là cổng COM, Cổng giao tiếp RS232) là sản phẩm mạch ra chân giao tiếp cho cổng DB9. Ghép nối qua cổng nối tiếp RS232 là một trong những kỹ thuật được sử dụng rộng rãi để ghép nối các thiết bị ngoại vi với máy tính.Nó là một chuẩn giao tiếp nối tiếp dùng định dạng không đồng bộ, kết nối nhiều nhất là 2 thiết bị , chiều dài kết nối lớn nhất cho phép để đảm bảo dữ liệu là 12.5 đến 25.4m, tốc độ 20kbit/s đôi khi là tốc độ 115kbit/s với một số thiết bị đặc biệt. Ý nghĩa của chuẩn truyền thông nối tiếp nghĩa là trong một thời điểm chỉ có một bit được gửi đi dọc theo đường truyền.

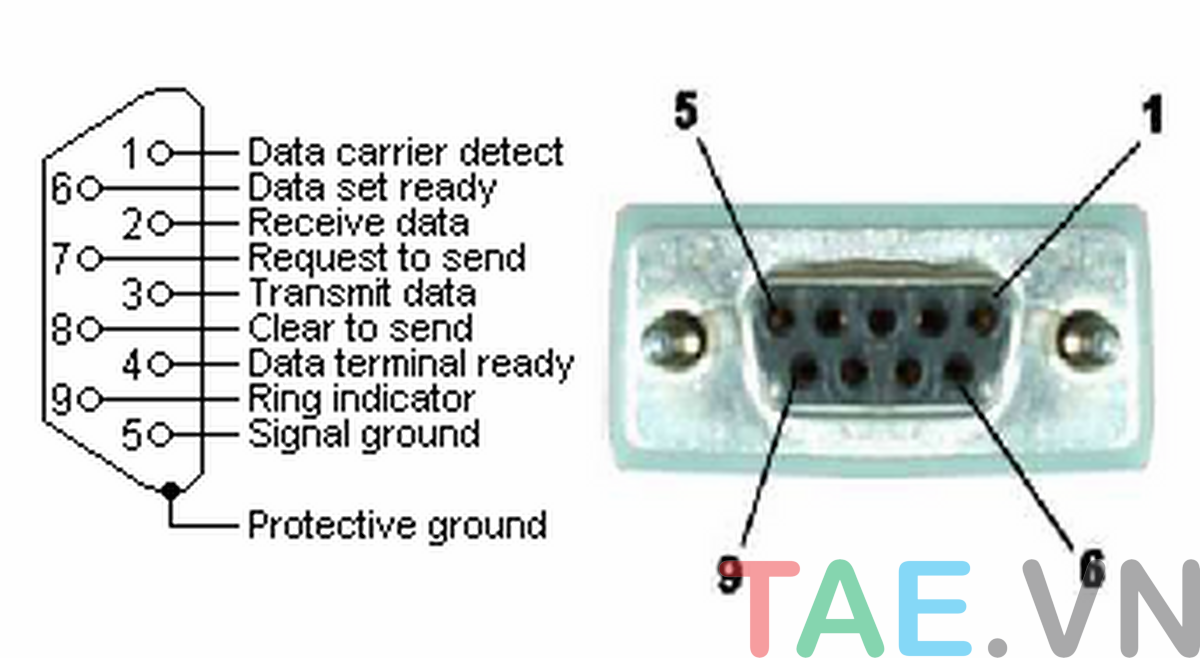

Trên là các kí hiệu chân và hình dạng của cổng DB9

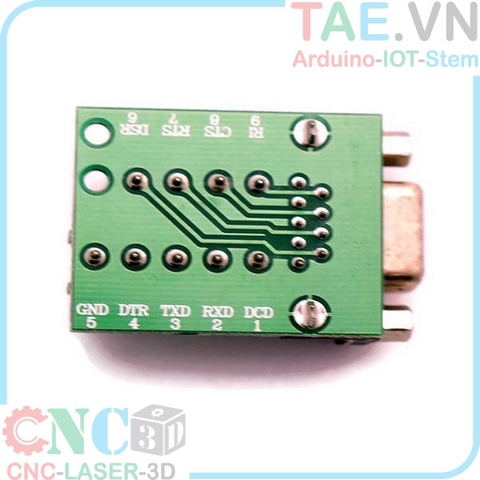

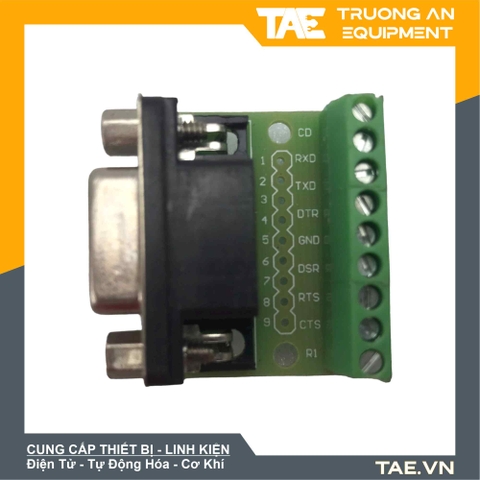

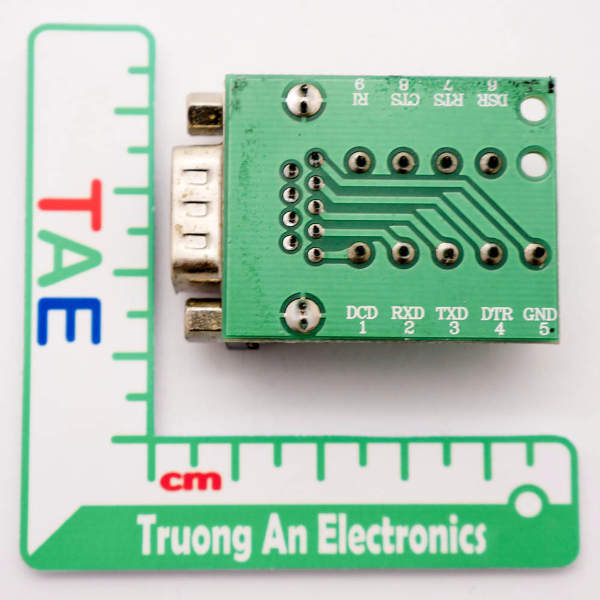

Chức năng của các chân như sau:
+ chân 1 : Data Carrier Detect (DCD) : Phát tín hiệu mang dữ liệu
+ chân 2:  Receive Data (RxD) : Nhận dữ liệu
+ chân 3 : Transmit Data (TxD) : Truyền dữ liệu
+ chân 4 : Data Termial Ready (DTR) : Đầu cuối dữ liệu sẵn sàng được kích hoạt bởi bộ phận khi muốn truyền dữ liệu
+ chân 5 : Singal Ground ( SG) : Mass của tín hiệu
+ chân 6 : Data Set Ready (DSR) : Dữ liệu sẵn sàng, được kích hoạt  bởi bộ truyền khi nó sẵn sàng nhận dữ liệu
+ chân 7 : Request to Send : yêu cầu gửi,bô truyền đặt đường này lên mức hoạt động khi sẵn sàng truyền dữ liệu
+ chân 8 : Clear To Send (CTS) : Xóa để gửi ,bô nhận đặt đường này lên mức kích hoạt động để thông báo cho bộ truyền là nó sẵn sàng nhận tín hiệu
+ chân 9 : Ring Indicate (RI) : Báo chuông cho biết là bộ nhận đang nhận tín hiệu rung chuông
