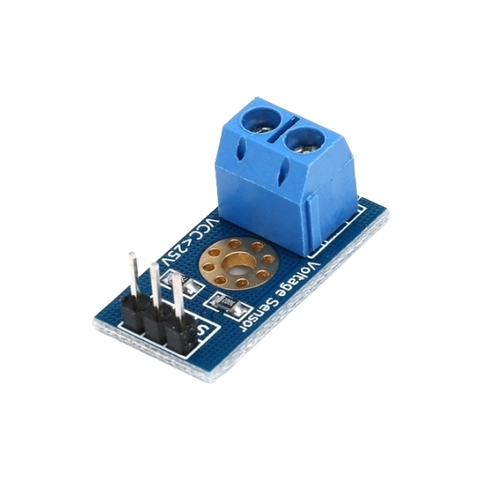

Cảm Biến Điện Áp

Tình trạng: Còn 9 sản phẩm | SKU: M1-02/000924

Thương hiệu: OEM

10.000₫

Mô Tả Sản Phẩm Cảm biến điện áp 0-25V DC là một thiết bị được sử dụng để đo đạc và chuyển đổi giá trị điện áp từ 0-25V DC sang tín hiệu tương tự hoặc tín hiệu kỹ thuật số...

Tags: cam_bien_analog cam_bien_dien_ap chuyen_muc_tin_hiêu dien_ap_dc he_thong_dieu_khien

Mô tả sản phẩm
Đánh Giá

Mô Tả Sản Phẩm

Cảm biến điện áp 0-25V DC là một thiết bị được sử dụng để đo đạc và chuyển đổi giá trị điện áp từ 0-25V DC sang tín hiệu tương tự hoặc tín hiệu kỹ thuật số để đưa vào vi xử lý hoặc hệ thống điều khiển.
Cảm biến này thường được thiết kế với một mạch điện tử nhỏ gọn, bao gồm một bộ lọc và khuếch đại tín hiệu, để đảm bảo độ chính xác và ổn định của tín hiệu đầu vào. Một số cảm biến điện áp còn đi kèm với các tính năng bảo vệ như ngắt điện tự động (latch-up protection) để bảo vệ mạch khỏi các trường hợp dư thừa điện áp hoặc đột ngột thay đổi điện áp đầu vào.
Cảm biến điện áp 0-25V DC thường được sử dụng trong các ứng dụng như đo đạc điện áp của các tải điện như động cơ, đèn LED, mạch điều khiển, mạch nạp, và các thiết bị điện tử khác. Nó cũng được sử dụng trong các hệ thống giám sát điện áp, hệ thống điều khiển động cơ, hệ thống quản lý năng lượng và các ứng dụng liên quan đến việc giám sát và kiểm soát điện áp.

Thông Số Kỹ Thuật

- Mô-đun này dựa trên nguyên tắc thiết kế bộ chia điện áp điện trở, có thể làm cho điện áp đầu vào của đầu nối màu đỏ nhỏ hơn 5 lần. Đối với điện áp đầu vào tương tự Arduino lên đến 5 v, điện áp đầu vào của mô-đun phát hiện điện áp không lớn hơn 5Vx5=25V (nếu sử dụng hệ thống 3.3V, điện áp vào không lớn hơn 3.3Vx5=16.5V). đối với chip Arduino AVR có AD 10-bit nên mô-đun này mô phỏng độ phân giải 0,00489V (5V/1023), do đó điện áp tối thiểu của mô-đun phát hiện điện áp đầu vào là 0,00489Vx5=0,02445V.
- Điện áp cấp: 0~25 VDC
- Dải phát hiện điện áp: 0.02445 ~ 25 VDC
- Độ phân giải điện áp: 0,00489 V
- Output: ""+"" được kết nối 5/3.3V, ""-"" được kết nối với GND, ""s"" nối với các chân AD của Arduino
- Giao tiếp đầu vào DC: dương với VCC, âm với GND

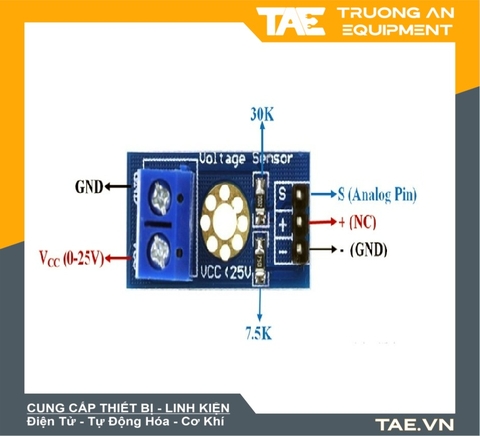

Sơ Đồ Đấu Nối

Code Mẫu Với Arduino

#include <Wire.h>

int val11;
int val2;

void setup()
{
pinMode(LED1,OUTPUT);
Serial.begin(9600);
Serial.println("Emartee.Com");
Serial.println("Voltage: ");
Serial.print("V");
}
void loop()
{
float temp;
val11=analogRead(1);
temp=val11/4.092;
val11=(int)temp;//
val2=((val11%100)/10);
Serial.println(val2);
delay(1000);
}
