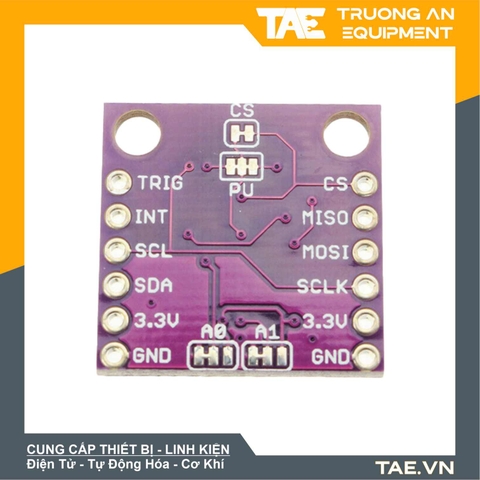

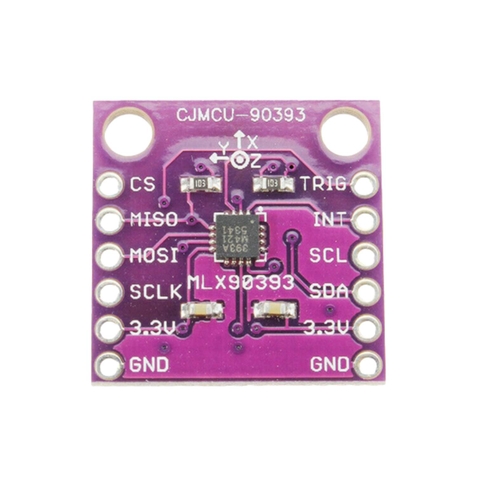

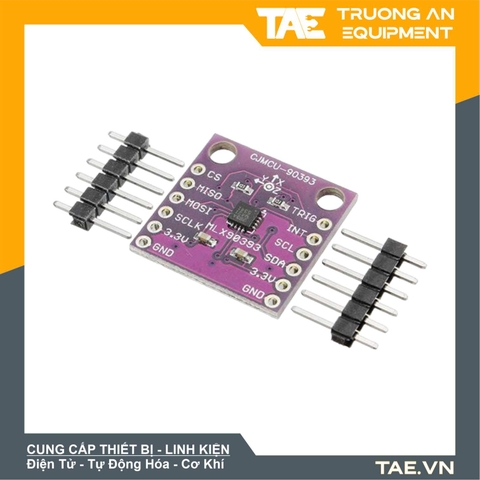

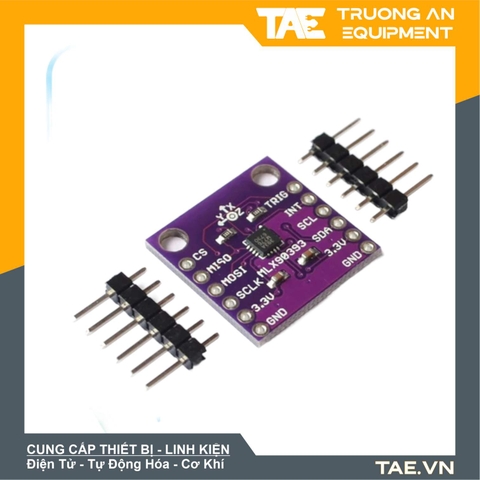

Cảm Biến Hall MLX90393

Tình trạng: Giao hàng từ 01 ngày trở lên!

SKU: M1-02/003795

Thương hiệu: China

Loại: Mạch Điện - Cảm Biến

165.000₫ (chưa gồm VAT)

181.500₫ (đã gồm VAT)

Gọi ngay 1900 633681 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Mô tả sản phẩm

Cảm Biến Hall MLX90393 là loại cảm biến hall 3D siêu nhỏ và đa năng .Cảm biến này sử dụng nguyên lý Hall Effect để đo từ trường và có khả năng đo từ trường ở ba chiều. Nó cung cấp độ chính xác cao và độ phân giải cao trong một thiết kế nhỏ gọn và tiết kiệm năng lượng.

Cảm biến Hall MLX90393 được ứng dụng rộng rãi trong các ứng dụng công nghiệp và điện tử, bao gồm đo vị trí và chuyển động trong xe hơi, máy bay, robot và thiết bị y tế. Nó cũng được sử dụng để đo lường và điều khiển các bộ điều khiển động cơ và các ứng dụng liên quan đến đo lường áp suất và dòng điện, được sử dụng trong các ứng dụng dịch chuyển tuyến tính, xoay góc và phát hiện vị trí 3D như kính VR, máy bay điều khiển, robot điều khiển, game giả lập thực tế...vv

Ví dụ, trong xe hơi, cảm biến Hall MLX90393 được sử dụng để đo vị trí cửa xe, vị trí chân ga và phanh, đo tốc độ, vị trí bánh xe và hệ thống lái. Trong máy bay, nó được sử dụng để đo lường áp suất khí quyển, vận tốc và độ cao. Trong robot, nó có thể được sử dụng để đo vị trí, tốc độ và chuyển động.

Cảm biến Hall MLX90393 cung cấp một giải pháp đo lường chính xác và đáng tin cậy cho nhiều ứng dụng khác nhau, đặc biệt là trong các ứng dụng yêu cầu độ chính xác cao và độ tin cậy cao.

Thông số kỹ thuật

- Nguyên lý hoạt động: Nguyên lý Hall Effect
- Điện áp hoạt động: từ 2.7V đến 5.5V
- Dòng điện tiêu thụ: 400μA
- Đo từ trường ở ba chiều (trục X, Y và Z)
- Độ phân giải đo lường từ trường: 16 bit
- Độ lỗi đo lường từ trường: ±0.2% FSS
- Tần số đo lường tối đa: 500Hz
- Giao tiếp: I2C, SPI
- Điều kiện hoạt động: từ -40°C đến +125°C

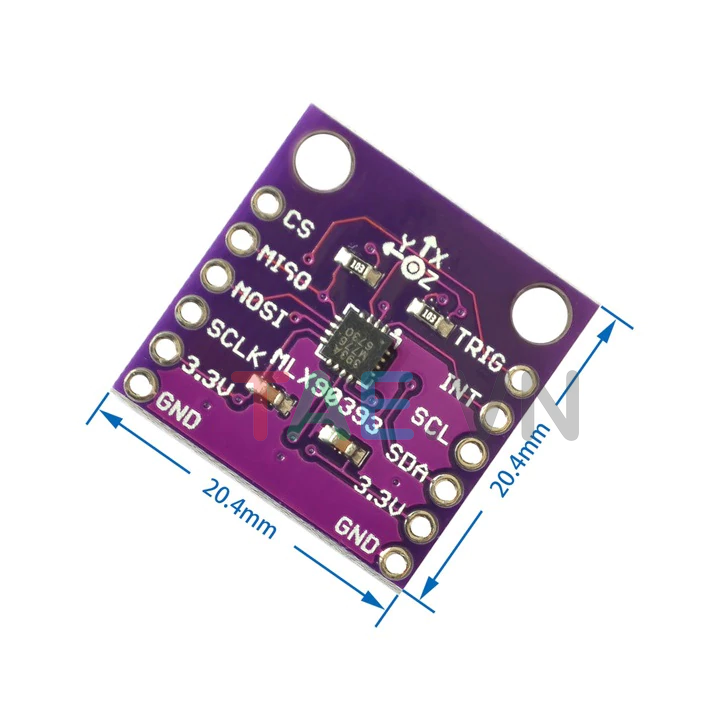

- Kích thước: 20.4mm x 20.4mm x 1mm

Cảm Biến Hall MLX90393

Code tham khảo cảm biến Hall MLX90393 với Arduino

#include <Wire.h>

#define MLX90393_ADDRESS 0x0C

void setup() {
Wire.begin();
Serial.begin(9600);
}

void loop() {
  Wire.beginTransmission(MLX90393_ADDRESS);
  Wire.write(0x80);
  Wire.write(0x01);
  Wire.write(0x60);
  Wire.write(0x00);
  Wire.write(0x00);
  Wire.endTransmission();

  delay(10);

  Wire.requestFrom(MLX90393_ADDRESS, 2);
  byte highByte = Wire.read();
  byte lowByte = Wire.read();
  int output = (highByte << 8) | lowByte;

  Serial.print("Magnetic Field: ");
  Serial.println(output);

  delay(100);
}

- Giải thích code:

Đầu tiên, chúng ta khai báo địa chỉ của cảm biến Hall MLX90393 (0x0C) và khởi tạo kết nối I2C thông qua Wire.begin().
Trong hàm loop(), chúng ta bắt đầu giao tiếp với cảm biến bằng cách gửi một chuỗi byte đến địa chỉ của cảm biến. Chuỗi byte này được sử dụng để yêu cầu đo lường từ trường từ cảm biến.
Sau đó, chúng ta đợi 10ms để cho cảm biến hoàn thành đo lường và trả về kết quả.
Tiếp theo, chúng ta sử dụng Wire.requestFrom() để yêu cầu kết quả đo lường từ cảm biến.
Kết quả đo lường được lưu trữ trong 2 byte và chúng ta sử dụng phép dịch bit và phép OR để biến đổi chúng thành giá trị số nguyên.
Cuối cùng, chúng ta in kết quả đo lường lên Serial Monitor và đợi 100ms trước khi tiếp tục lặp lại quá trình đo lường.
Lưu ý rằng, để chạy được mã này, bạn cần đảm bảo rằng bạn đã kết nối cảm biến Hall MLX90393 đúng cách với Arduino và cấu hình đúng các chân I2C.

TAG

#MLX90393 #hall #sensors #I2C #SPI #IoT #automation #cam_bien_hall_MLX90393 #cam_bien #90393
