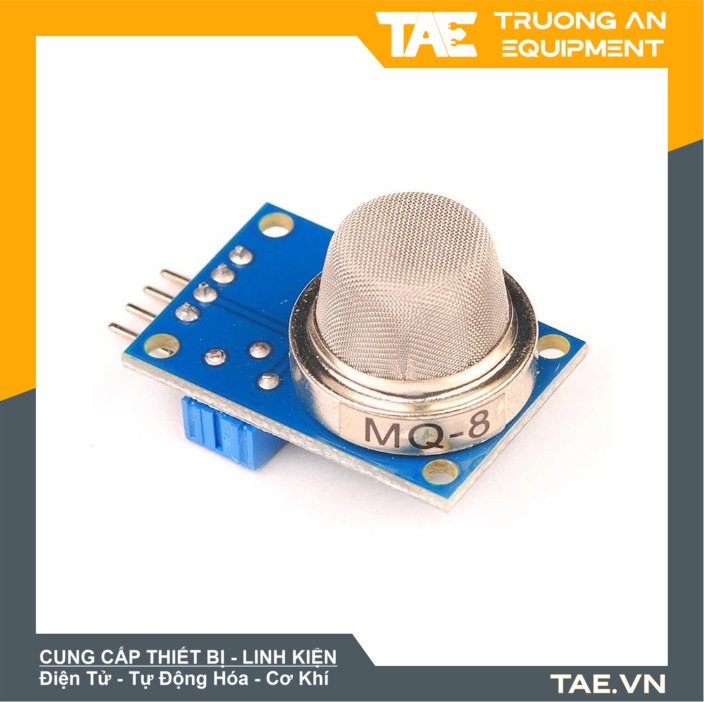

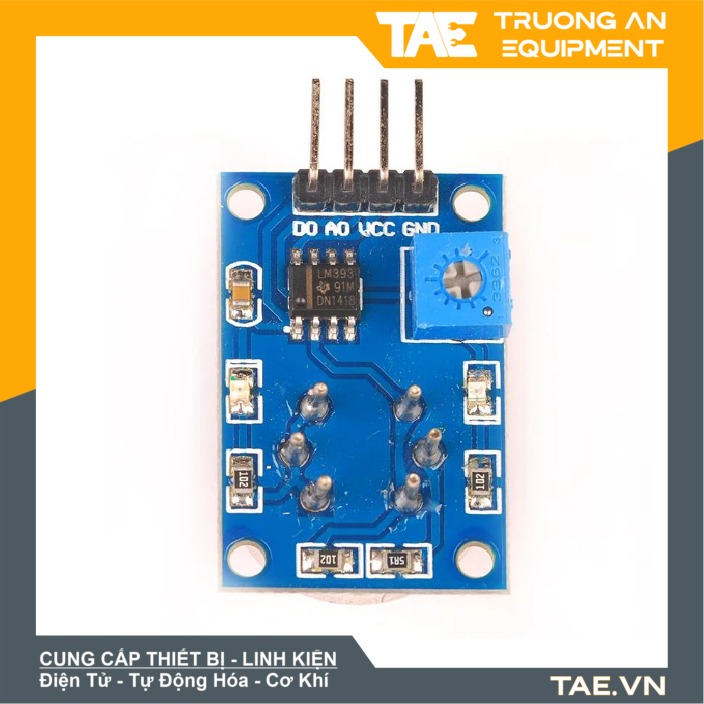

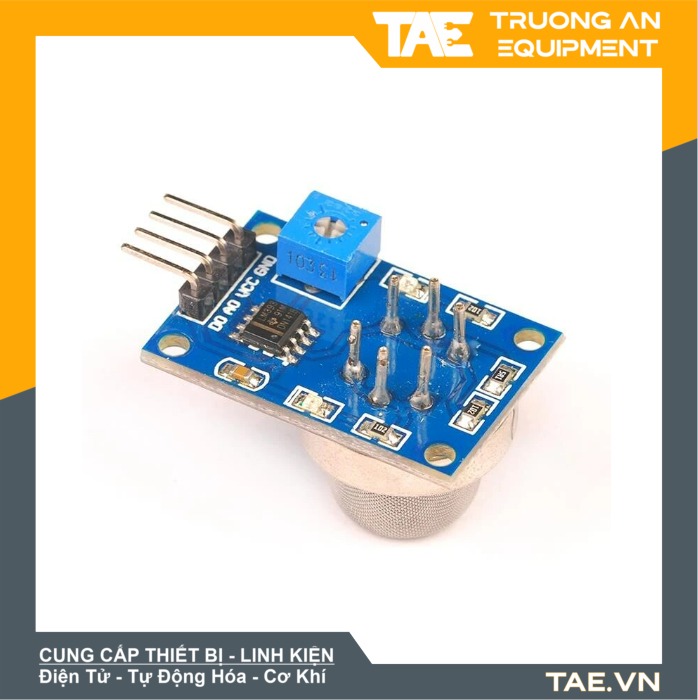

Mạch Cảm Biến Khí Hydro MQ-8

Tình trạng: Có sẵn 2 sản phẩm

SKU: M1-02/000263

Thương hiệu: OEM

Loại: Mạch Điện - Cảm Biến

31.000₫ (chưa gồm VAT)

35.030₫ (đã gồm VAT)

Gọi ngay 0833811811 để được tư vấn và hỗ trợ!

Thông Tin Sản Phẩm

Mô Tả sản Phẩm

Cảm biến khí hydro MQ-8 là một cảm biến điện hóa dùng để đo nồng độ khí gas Hydro khí (hay còn được gọi là khí methane - CH4). Nó hoạt động dựa trên nguyên lý tương tự như các cảm biến MQ khác, tức là dựa trên sự thay đổi điện trở của lớp chất nhạy cảm trong cảm biến khi tiếp xúc với khí gas.
Cảm biến MQ-8 có một đầu dò nhạy cảm đến khí gas Hydro, và được thiết kế với một bộ lọc để loại bỏ các khí gas khác. Nó được kết nối với mạch điện tử để đọc giá trị điện trở của đầu dò, và thông qua việc sử dụng các thuật toán tính toán, ta có thể đo được nồng độ khí gas Hydro trong môi trường.

Thông Số Kỹ Thuật

- Điện áp hoạt động: 5V DC
- Dòng tiêu thụ: khoảng 160mA
- Nhiệt độ hoạt động: -10 đến 50 độ C
- Độ ẩm hoạt động: 10% đến 90% RH
- Độ nhạy: 1000 đến 20.000 ppm
- Thời gian ổn định: khoảng 60 giây
- Điều kiện bảo quản: -20 đến 70 độ C, độ ẩm dưới 70% RH

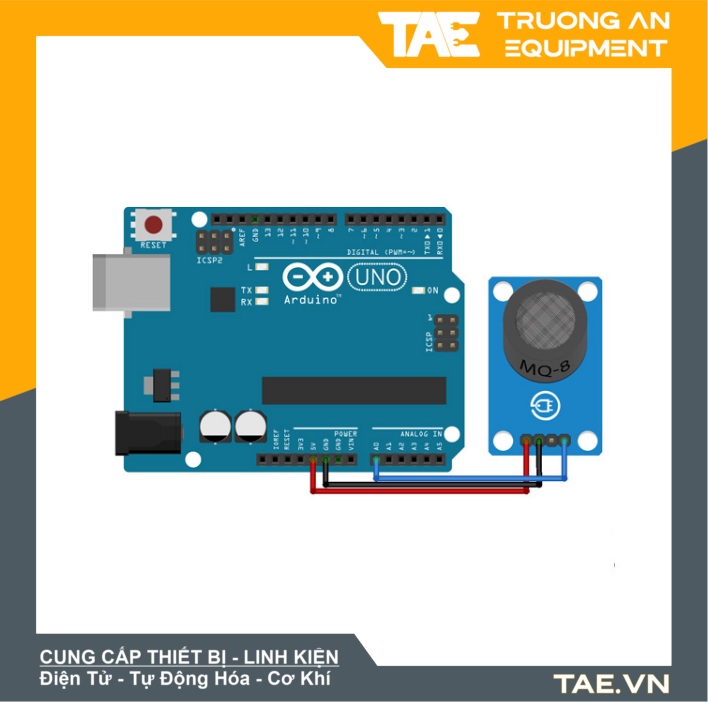

Sơ Đồ Đấu Nối

Code Mẫu Với Arduino

Dưới đây là một ví dụ về code Arduino sử dụng cảm biến MQ-8 để đo nồng độ khí gas Hydro và hiển thị giá trị đó trên màn hình LCD:

#include <LiquidCrystal.h>

int mq8_pin = A0; // Chân A0 của Arduino kết nối với chân A của cảm biến MQ-8
int threshold_value = 200; // Ngưỡng giá trị cảnh báo
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // Khai báo chân kết nối với màn hình LCD

void setup() {
pinMode(mq8_pin, INPUT);
lcd.begin(16, 2); // Khởi tạo màn hình LCD với số cột và số hàng
lcd.print("Gas Sensor MQ8"); // In tiêu đề lên màn hình
}

void loop() {
int mq8_value = analogRead(mq8_pin); // Đọc giá trị từ cảm biến MQ-8
lcd.setCursor(0, 1); // Di chuyển con trỏ tới hàng thứ 2
lcd.print("Gas level: "); // In chữ "Gas level" lên màn hình
lcd.print(mq8_value); // In giá trị đo được lên màn hình

// Kiểm tra nồng độ khí gas so với ngưỡng giá trị cảnh báo
if (mq8_value > threshold_value) {
lcd.print(" Warning!"); // In cảnh báo lên màn hình
}

delay(500); // Delay 500ms trước khi lặp lại đo đạc
}
