Cảm Biến Mực Nước Không Tiếp Xúc

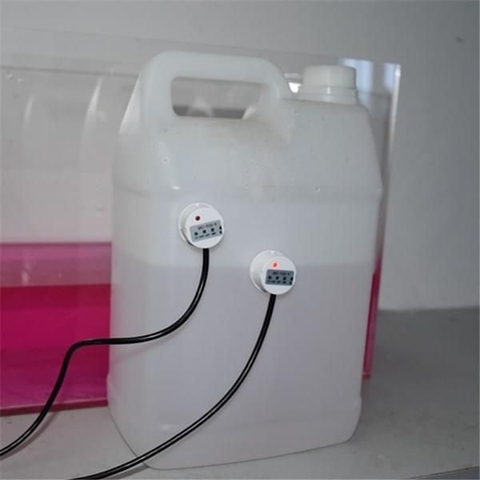

Cảm biến mực chất lỏng nhưng không tiếp xúc với chất lỏng- Y25, Y25 có thể áp dụng lên các thành bể cá, bể nước, bon nước(quăng t** cái bon) hay những vậy cần kiểm tra mức chất lỏng, thành nước là các phi kim như kính thủy tinh, mica hay nhựa, kim loại thì phải qua cách đấu như hình phía dưới.

Thông số cảm biến:

• Điện áp hoạt động 5v đến 24vDC.
• Dòng hoạt đông tiêu tốn từ 150mA đến 220mA.
• Độ dày có thể xuyên qua được là 20mm đỗ lại.
• Hoạt động ở mức cao và cần trở kéo xuống mức GND
• Cảm biến hoạt động ở vật liệu phi kim.

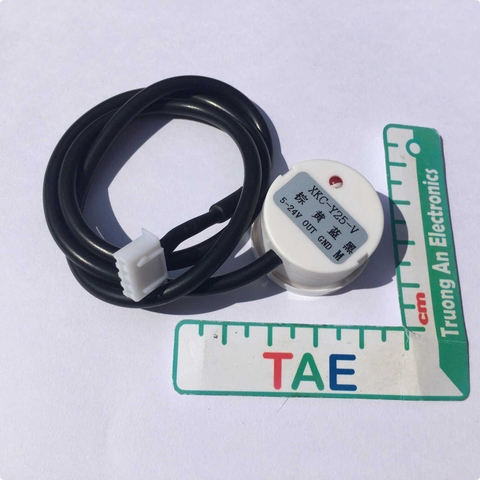

• Kích thước 29x29x16mm.

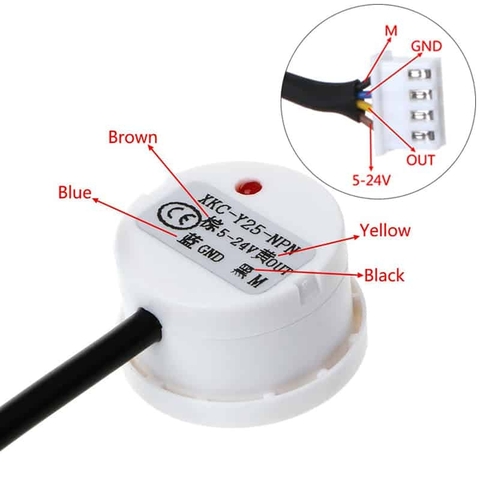

Sơ đồ đấu nối:

• Màu nâu: VCC(5v-24vDC).
• Màu vàng: Ngõ ra PNP hoặc NPN, cần trở 4.7k đến 10k đển kéo xuống đất(GND) nếu sử dụng PNP. NPN ngược lại.
• Màu xanh dương: GND(0V)
• Màu đen: Mode(Chọn tính hiệu ngõ ra)

****** Chú ý, hình cuối là cách đấu cho các thành bể kim loại hoặc độ dày quá lớn nhé. Còn bình thường các bạn cứ dán trực tiếp lên thành bể nhé. Xin cảm ơn.
