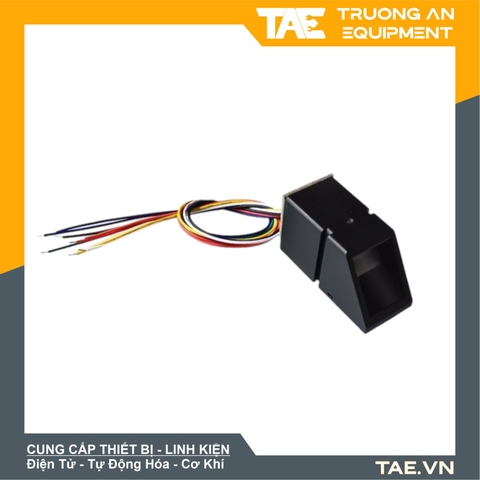

Cảm Biến Nhận Dạng Vân Tay AS608

Tình trạng: Đang Cập Nhật | SKU: 893261104457
Thương hiệu: China
280.000₫
Cảm Biến Nhận Dạng Vân Tay AS608 là loại cảm biến nhận dạng vân tay sử dụng giao tiếp UART TTL hoặc USB để giao tiếp với Vi điều khiển hoặc kết nối trực tiếp với máy tính thông qua giao tiếp USB-UART....

Cảm Biến Nhận Dạng Vân Tay AS608 là loại cảm biến nhận dạng vân tay sử dụng giao tiếp UART TTL hoặc USB để giao tiếp với Vi điều khiển hoặc kết nối trực tiếp với máy tính thông qua giao tiếp USB-UART. Cảm biến nhận dạng vân tay AS608 Fingerprint Sensor được tích hợp nhân xử lý nhận dạng vân tay phía trong, tự động gán vân tay với 1 chuỗi data và truyền qua giao tiếp UART ra ngoài nên hoàn toàn không cần các thao tác xử lý hình ảnh, đơn giản chỉ là phát lệnh đọc/ghi và so sánh chuỗi UART nên rất dễ sử dụng và lập trình.

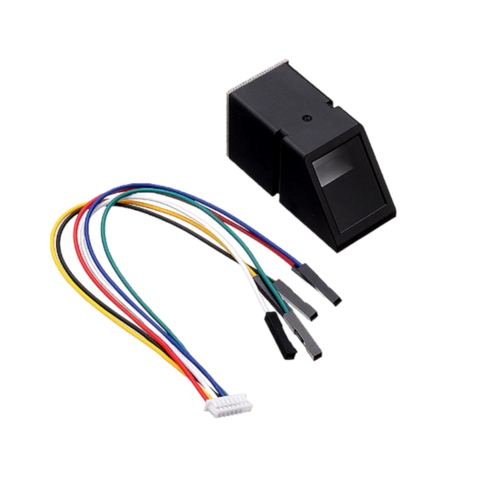

Cảm Biến Nhận Dạng Vân Tay AS608

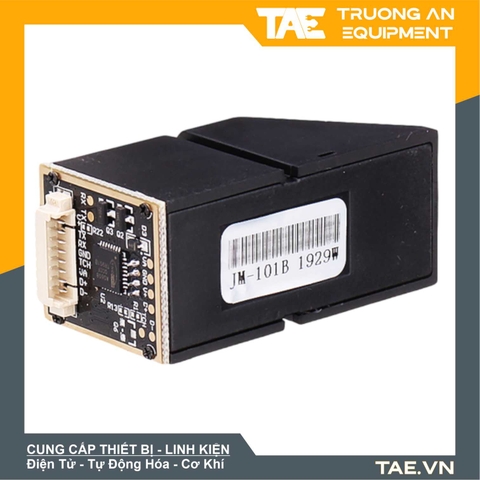

Cảm Biến Nhận Dạng Vân Tay AS608

Thông số kỹ thuật Cảm Biến Nhận Dạng Vân Tay AS608



- Điện áp sử dụng: 3.0~3.6VDC (thường cấp 3.3VDC, lưu ý quan trọng nếu cấp lớn hơn 3.3VDC cảm biến sẽ cháy ngay lập tức).

- Dòng tiêu thụ: 30~60mA, trung bình 40mA

- Communication Interface: USB /UART

- Tốc độ Baudrate UART: 9600 x N (N từ 1~12), mặc định N=6 baudrate = 57600,8,1.

- USB communication: 2.0 full speed

- Sensor image size (pixel): 256 x 288 pixels

- Image processing time (s): <0.4s

- Power-on delay (s): <0.1s (the module needs about 0.1S to initialize after power on)

- Job search time (s): <0.3s

- FRR (rejection rate) <1%

- FAR (recognition rate) <0.001%

- Fingerprint storage capacity 300 (ID: 0 ~ 299)

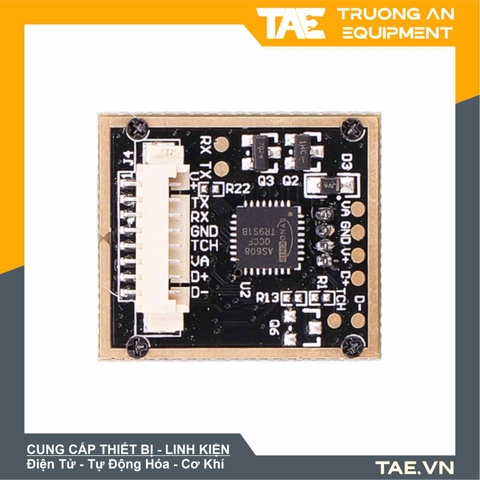

Hướng dẫn sử dụng – sơ đồ đấu nối Cảm Biến Nhận Dạng Vân Tay AS608



- V+: chân cấp nguồn chính VCC 3.3VDC cho cảm biến hoạt động.

- Tx: Chân giao tiếp UART TTL TX

- Rx: Chân giao tiếp UART TTL RX

- GND: Chân cấp nguồn GND (Mass / 0VDC)

- TCH: Chân Output của cảm biến chạm Touch, khi chạm tay vào cảm biến chân này sẽ xuất ra mức cao High, để sử dụng tính năng này cần cấp nguồn 3.3VDC cho chân Va

- VA: Chân cấp nguồn 3.3VDC cho Touch Sensor.

- U+: Chân tín hiệu USB D+

- U-: Chân tín hiệu USB D-

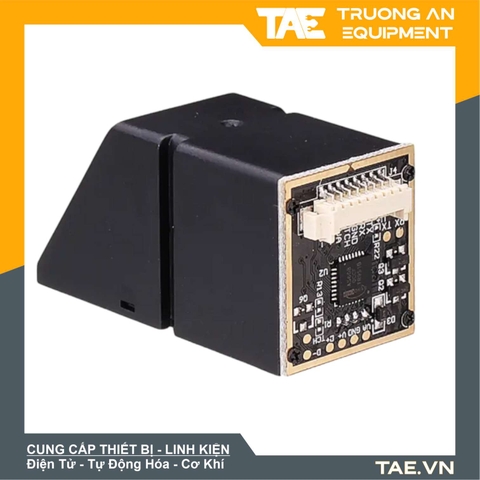

Cảm Biến Nhận Dạng Vân Tay AS608

Tài liệu – Video tham khảo:



- Thư viện Arduino tải về tại đây!

- Tài liệu tham khảo xem thêm tại đây!

 Từ khóa sản phẩm:



- cảm biến vâng tay

- AS608

- Module nhận dạng vân tay
