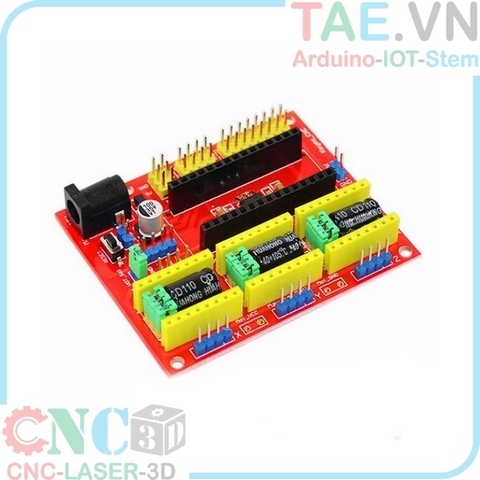

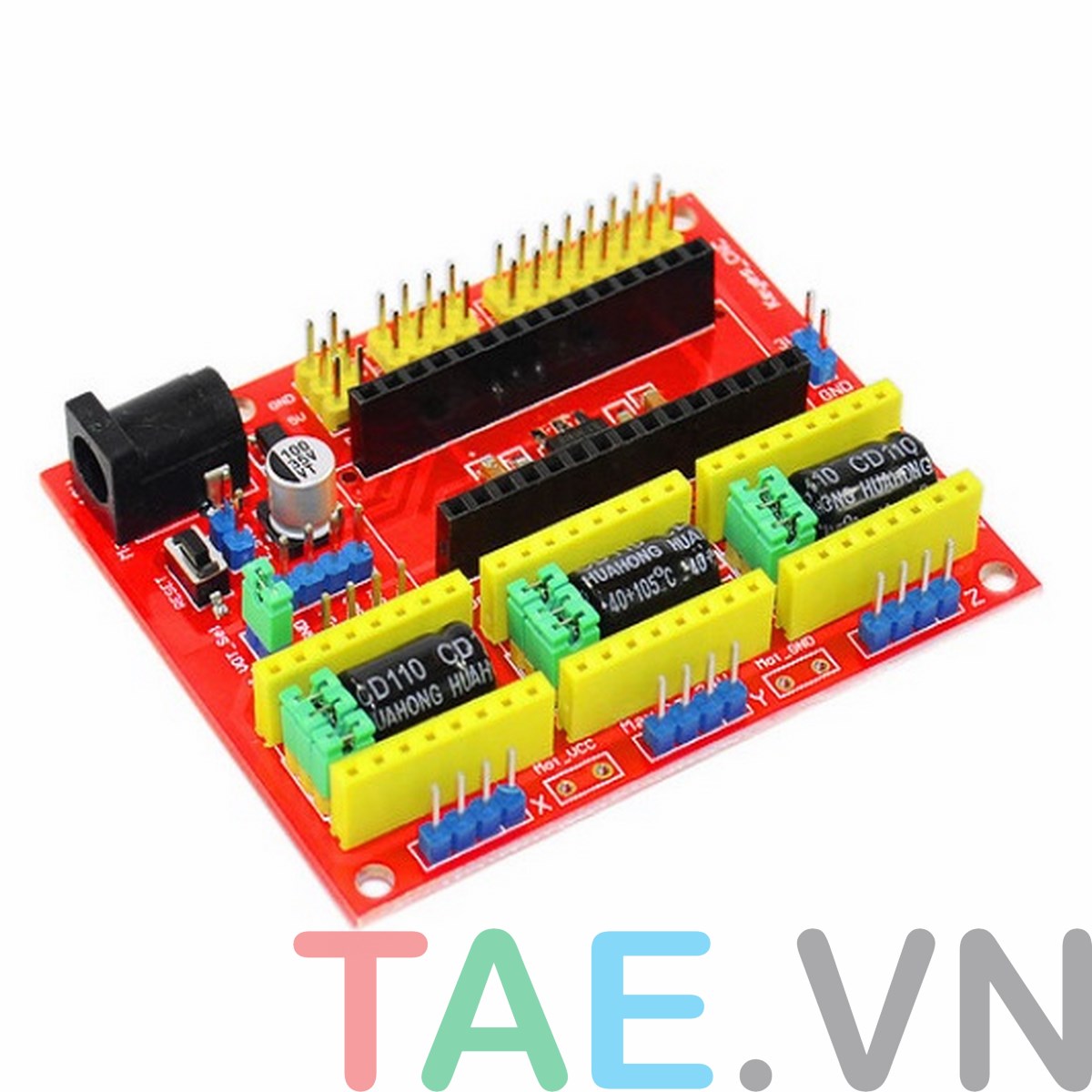

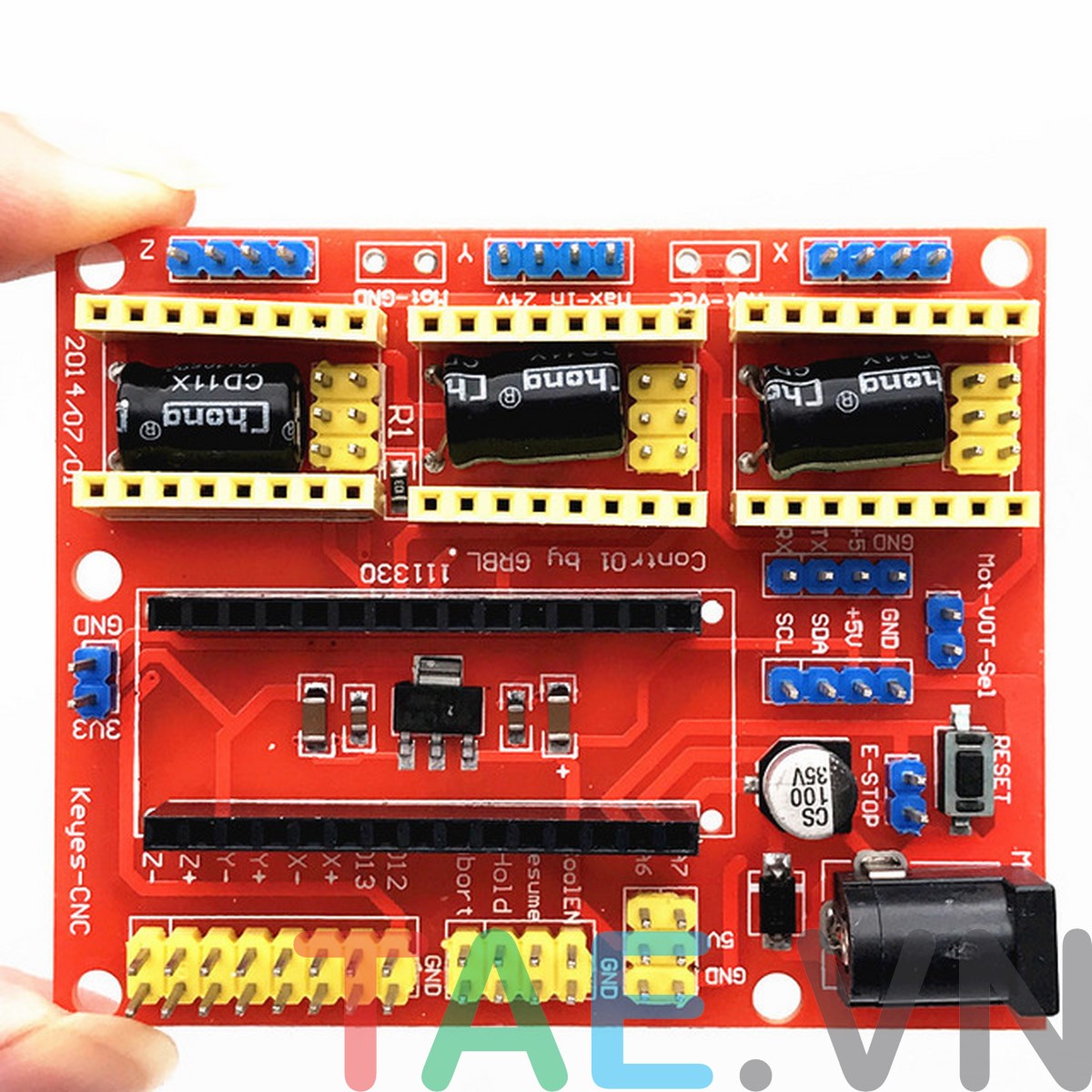

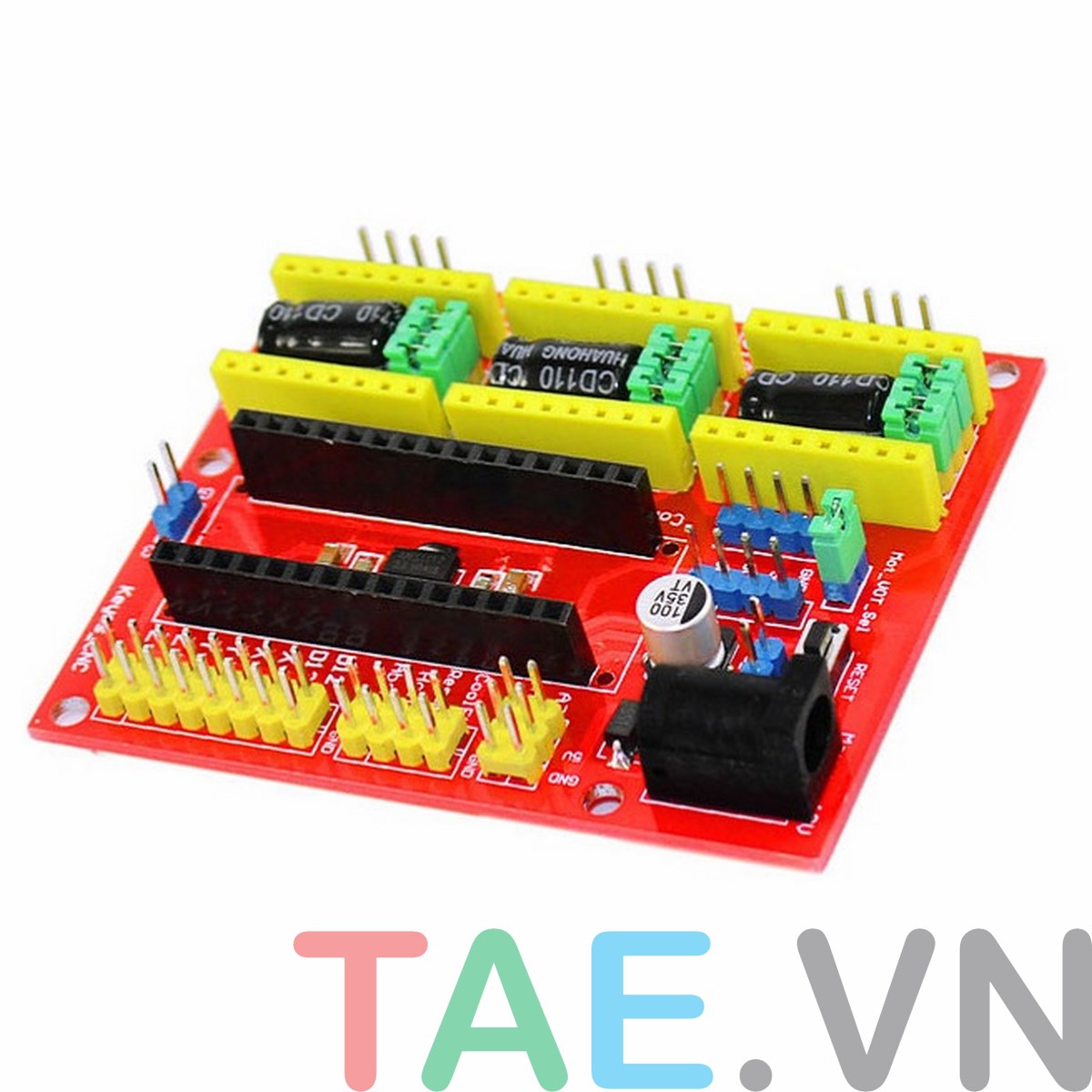

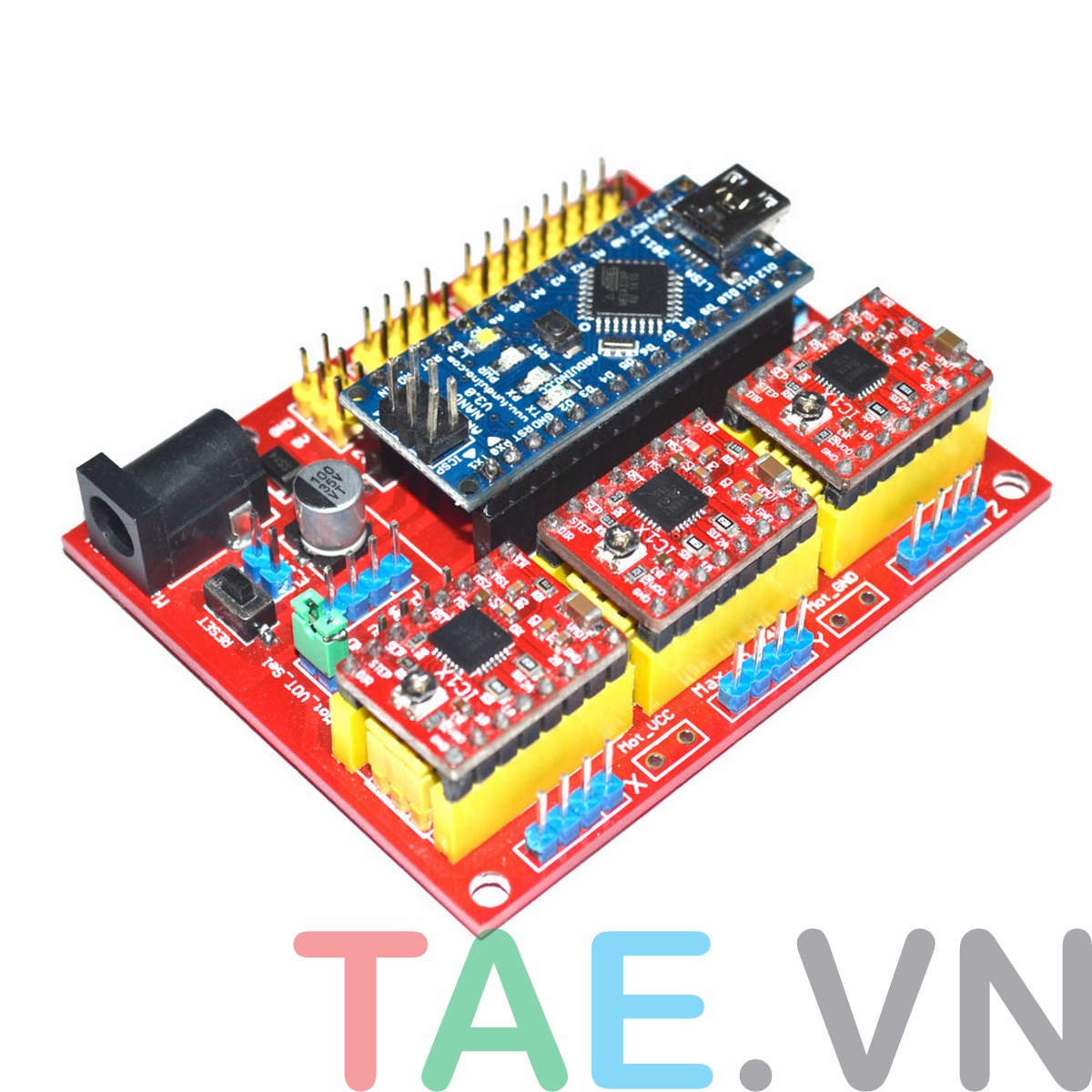

CNC Shield V4 Dùng Arduino Nano là sản phẩm mạch điều khiển máy CNC mini sử dụng mã nguồn mở Arduino và phần mềm GRBL Controller, Benbox. Sản phẩm được thiết kế phù hợp với Arduino Nano và 3 Driver A4988 hoặc DRV8825 thích hợp sử dụng điều khiển các loại máy cnc 3 trục hoặc máy khắc laser mini..vv

Thông số kỹ thuật CNC Shield V4 Dùng Arduino Nano



- Điện áp: 7-12VDC thông qua jack DC 5.5mm

- Điện áp 5V qua các chân hỗ trợ

- Hỗ trợ: 3 trục (X,Z,Y)

- Tương thích với Driver điều khiển động cơ bước: A4988 hoặc DRV8825

- Dòng tải động cơ: 2A (A4988) hoặc 2.5A (DRV8825)

- Được thiết kế với các chân cắm mở rộng, có thể kết nối với các module khác như module công tắc hành trình

- Hỗ trợ kết nối I2C tương thích với các module LCD khác

- Tương thích với Arduino Nano R3

- Phần mềm hồ trợ: GRBL (hướng dẫn sử dụng và cài đặt phần mềm xem thêm tại đây)

- Thường được sử dụng để điều khiển các loại máy cnc mini, máy khắc laser mini..vv

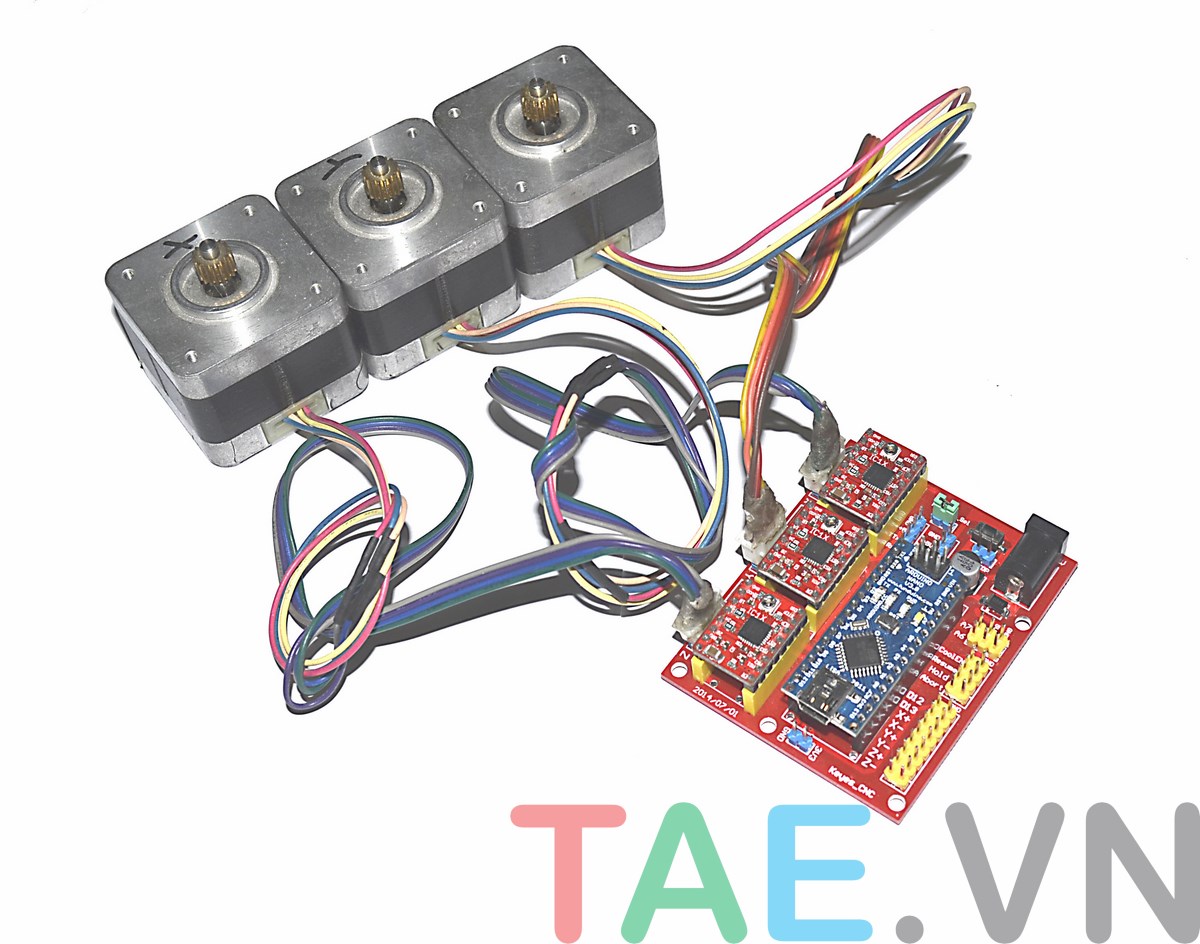

Sơ đồ nối dây
