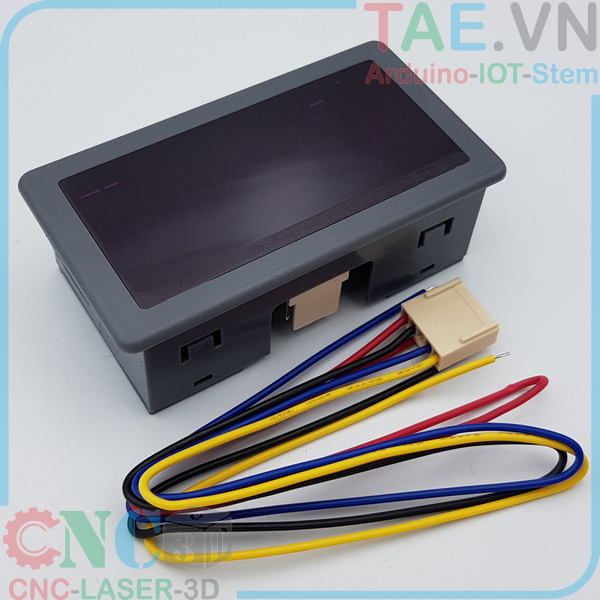

Đồng Hồ Đếm Sản Phẩm YM5135CT

  Đồng Hồ Đếm Sản Phẩm YM5135CT là loại đồng hồ dùng để đọc tín hiệu từ nút bấm , đọc sung từ cảm biến để đếm số lần tương ứng nhận được . Đồng hồ đếm sản phẩm có cấu tạo vỏ nhựa dễ dàng lắp đặt . Có đầy đủ các chức năng như đếm có liên quan  thời gian , đếm khi nhấn vào và khi nhả ra nút ( cảm biến ) , chỉnh thời gian delay

Thông số kỹ thuật (tên sp) :

- Điện áp hoạt động : 12-24VDC

- Sơ đồ chân

+ 1: In ( tín hiệu đầu vào)

+ 2: RST ( chân Reset về 0)

+ 3: không dử dụng

+ 4:V-(GND)

+ 5:V+

- Hiển thị 5 chữ số ,màn hình led đỏ 0.56

- Độ chính xác đo : 0,0001%

- Tín hiệu nút đầu vào : nút nhấn ,xung,PNP (3-30VDC)

- Điện trở đầu vào : 100Kohm

- Công suất : 12-24V

- Kích thước : 79x43x25mm

- Kích thước lỗ lắp đặt :75x39.5mm

Hướng dẫn sử dụng – sơ đồ đấu nối Đồng Hồ Đếm Sản Phẩm YM5135CT :

Cài đặt chế độ: Nhấn S1 sau đó nhấn S2 để chọn từ 0 đến 9

• 0 : Chế độ đếm sản phẩm
• 1 : chế độ kích hoạt đồng hồ
• 2-9 : chế độ đếm phụ thuộc thời gian (tín hiệu kích giữ lại vẫn được đếm sau xxx giây)
• 2 : xx. xxx giây
• 3: xxx. Xx giây
• 4: xxxx. X giây
• 5: xxxxx giây
• 6: x giờ xx phút xx giây
• 7: xxx phút xx giây
• 8 : xxxxx phút
• 9: xxx giờ xx phút

Ở chế độ đếm (0), để cài đặt bắt đầu đếm khi tín hiệu đi vào (nhấn nút) hay đi ra (nhả nút) :

• Nhấn S2 (màn hình hiển thị số “1” )
• Nhấn S2 lần nữa ( màn hình hiển thị số “2”)
• Nhấn S1 để chọn “0” hoặc “1” tương ứng 2 chế độ

Ở chế độ đếm (0), để cài đặt độ trễ

• Nhấn S2 (màn hình hiển thị số “1” )
• Nhấn S1 (vào chế độ xx.xxx)
• Nhấn S1 để chuyển
