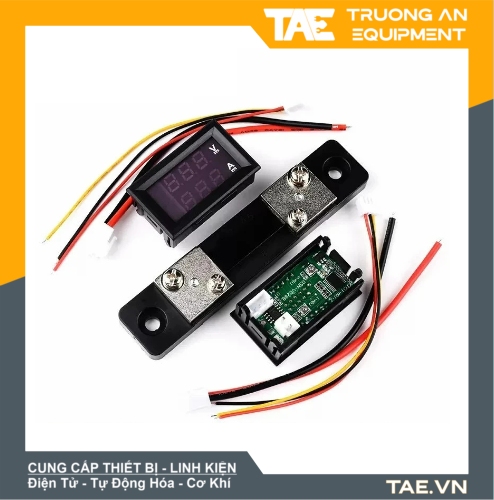

Đồng Hồ Đo Dòng Và Áp DC 10A - 50A - 100A

Đồng hồ đo dòng và áp DC 10A 50A 100A

Đồng hồ đo dòng và áp dùng để kiểm tra dòng và áp của các nguồn điện DC như bình điện, nguồn điện DC, có thể đo từ 0 - 200VDC và dòng điện từ 0 - 100A.

Sơ đồ nối dây loại 50A/100A

Sơ đồ nối dây loại 10A

Đồng hồ đo dòng và áp DC có các loại như sau:

• Đồng hồ đo dòng và áp : 0 - 100V / 10A

• Đồng hồ đo dòng và áp : 0 - 100V / 20A

• Đồng hồ đo dòng và áp : 0 - 100V / 50A kèm điện trở Shunt

Thông số kỹ thuật

- Đồng hồ đo dòng và áp DC 10A

- Độ chính xác: ±1%(10A-50A); ±0.1% (0-10A)

- Thời gian đáp ứng: 200mS / lần

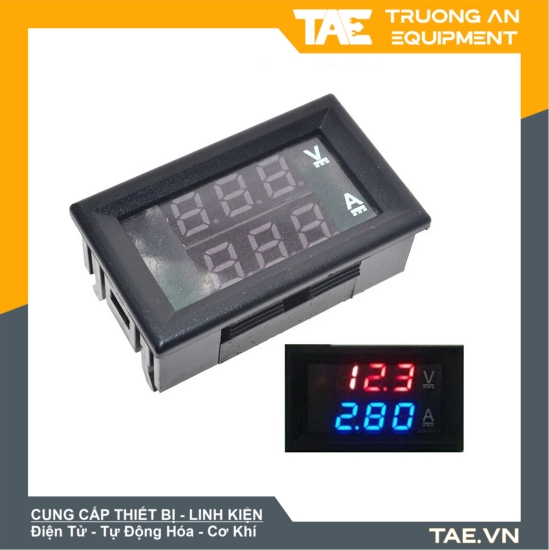

- Hiển thị: led đôi 4 0.28 " có màu đỏ , màu xanh lá , màu xanh dương

- Tầm đo dòng: DC 0A-10A / 0A - 20A / 0A - 50A.

- Tầm đo áp: DC 0V-100V.

- Ngõ vào nuôi led hiển thị: DC 4V-30V

- Dòng hoạt động: nhỏ hơn 10mA

- Nhiệt độ hoạt động: -10°c -65°c

- Khối lượng：20g

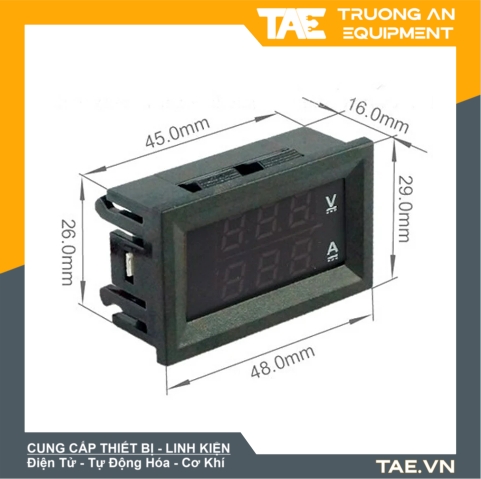

- Kích thước: 48 x 29 x 22 mm (1 7/8 x 1 5/32 x 7/8 in )

- Shunt: 50A/75mV

Hướng Dẫn Đấu Dây

Cách đấu dây cho đồng hồ đo dòng và áp dc:

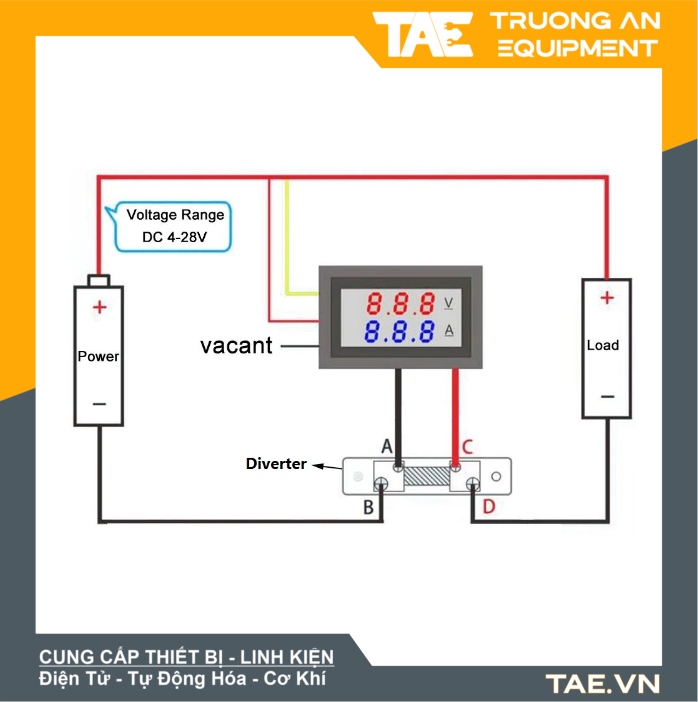

• cách đấu dây dưới đây dành cho dùng nguồn dưới 30V như bình acquy hoặc pin:

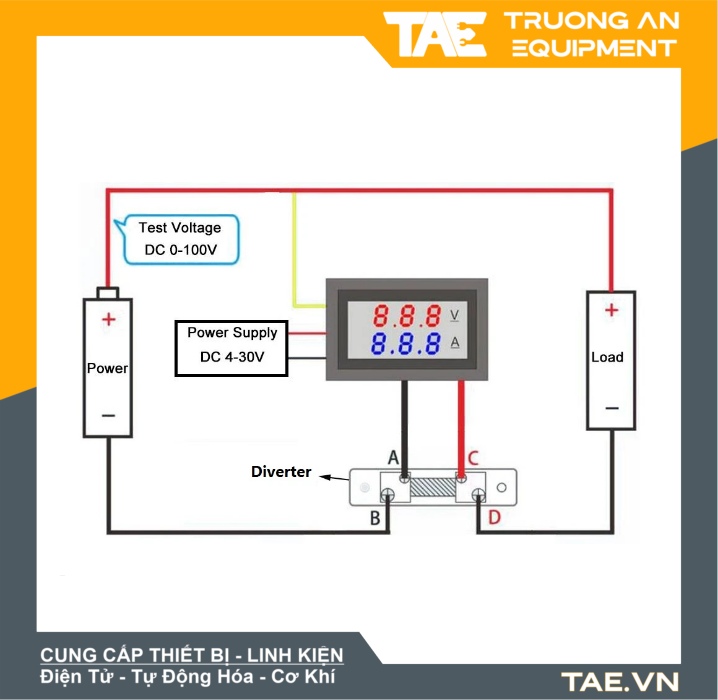

• Cách đấu dây dưới đây dành cho dùng nguồn từ 30V - 100V:
