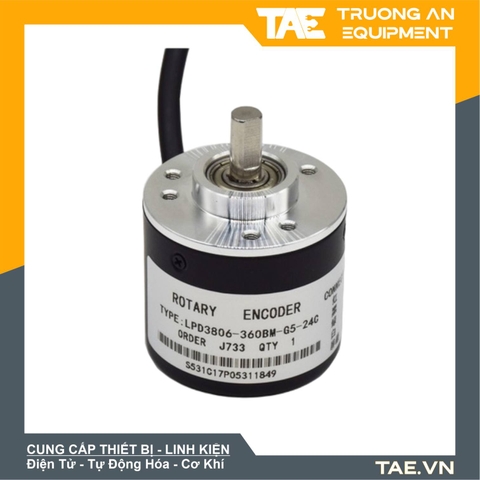

Encoder AB 360 Xung 5-24V

Mô tả cảm biến

Encoder AB 360 Xung 5-24V hay còn gọi bộ mã hóa vòng quay, dùng đo tốc độ quay của vật thể, gia tốc, chiều dài. Encoder AB 360 Xung 5-24V hỗ trợ vòng quay tối đa 6000rpm, tần số đáp ứng 0-20KHz, cảm biến quang học AB 360 xung.

Ứng dụng của Encoder AB 360 Xung 5-24V có thể được thấy trong các ứng dụng cơ khí, điện tử và tự động hóa. Ví dụ, nó có thể được sử dụng để giám sát tốc độ và vị trí của động cơ trong các ứng dụng cơ khí hoặc để điều khiển vị trí của robot trong các ứng dụng tự động hóa. Nó cũng có thể được sử dụng để đo lượng di chuyển của các bộ phận trong các thiết bị y tế hoặc khoa học.

Thông số kỹ thuật

- Điện áp hoạt động: 5 -24VDC

- Loại: cảm biến quang 2 kênh AB

- Số xung/ vòng quay: 360 xung

- Tốc độ hỗ trợ; 2000rpm, 6000rpm max

- Tần số đáp ứng: 20KHz

- Ngõ ra tích cực hở NPN

- Kich thước thân: 39x6x13mm

- Chiều dài dây: 1.5 mét

- Đường kính trục: 6mm

 Lưu ý:  Không được gõ hoặc tác động mạnh lên trục encoder vì sẽ gây hỏng các linh kiện bên trong.

- Đây là bộ phận tạo xung vòng quay, không phải động cơ, không phải mạch đo tốc độ.

Hướng dẫn sử dụng – sơ đồ đấu nối Encoder AB 360 Xung 5-24V

Sơ đồ dây:

- VCC - Đỏ

- GND - Đen

- A - Vàng

- B - Xanh lá cây

- G - Chống nhiễu
