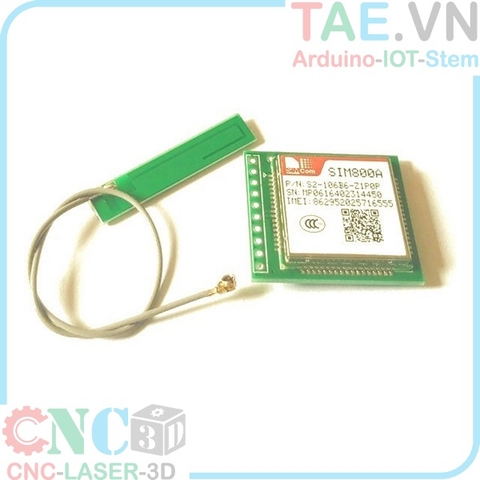

Sim 900A kèm Anten

SIM900A mini Module được thiết kế nhỏ gọn với chi phí thấp nhưng vẫn đảm bảo được khả năng hoạt động tốt. Mạch được thiết kế ra các chân cơ bản của SIM900A, tích hợp khe sim kích cỡ thông thường và Anten. Mạch SIM900A được thiết kế để có khả năng cấp nguồn trực tiếp 5V và nguồn không cần phải có dòng lớn (nhờ có diod và tụ bù), có thể cấp trực tiếp từ 5V của Arduino hoặc từ cổng usb máy tính, các chân GIPO của SIM900A cũng có thể giao tiếp trực tiếp ở mức logic 3-5VDC.

Lưu ý là nếu các bạn muốn sử dụng mạch này cho dự án, chạy lâu dài và ổn định thì nên cấp nguồn từ 3A trở lên, ngoài ra các chân GPIO của SIM900A khi mắc với Vi điều khiển thì nên cho qua IC đệm hoặc mắc nối tiếp trở (khoảng 1k) để hạn dòng.

Thông số kỹ thuật

• Nguồn cấp: 4.5-5V, có thể sử dụng với nguồn dòng thấp từ 500mAh trở lên (như cổng USB, nguồn từ Board Arduino). Khuyên dùng nguồn 2A để đảm bảo hiệu suất hoạt động của SIM
• Dòng khi ở chế độ chờ: 10 mA
• Dòng khi hoạt động: 100 mA đến 2A.
• Kích thước: 2.5 cm x 3.1 cm

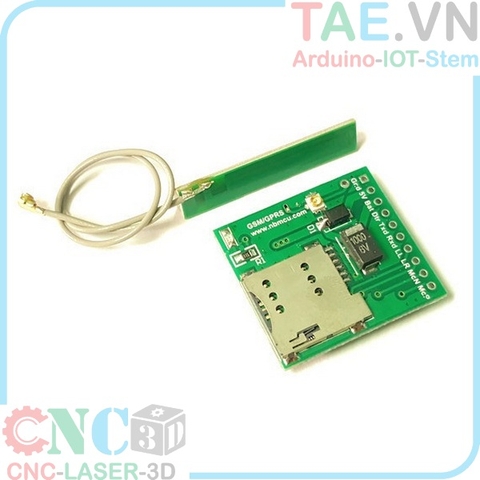

Chức năng các chân

• VCC: Nguồn vào 5V.
• TXD: Chân truyền Uart TX.
• RXD: Chân nhận Uart RX.
• LL: kết nối với Chân Linein L của jack âm thanh
• LR: kết nối với Chân Linein R của jack âm thanh
• McN: Chân Mic_N của module
• McP: hân Mic_P của module
• GND: Chân Mass, cấp 0V.
• BAT: có thể sử dụng nguồn pin 3.7V
• DTR: Chân chức năng của module

Datasheet sim900A: Download here
