Keypad Matrix 6x1

Tình trạng: Đang Cập Nhật | SKU: 893261101478 | Thương hiệu: Đang cập nhật
30.000₫
- +
Liên Hệ Check Hàng
Thêm vào yêu thíchThêm vào yêu thích Đã yêu thíchĐã yêu thích

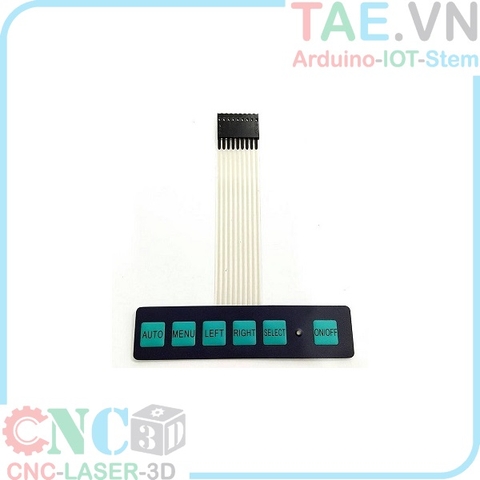

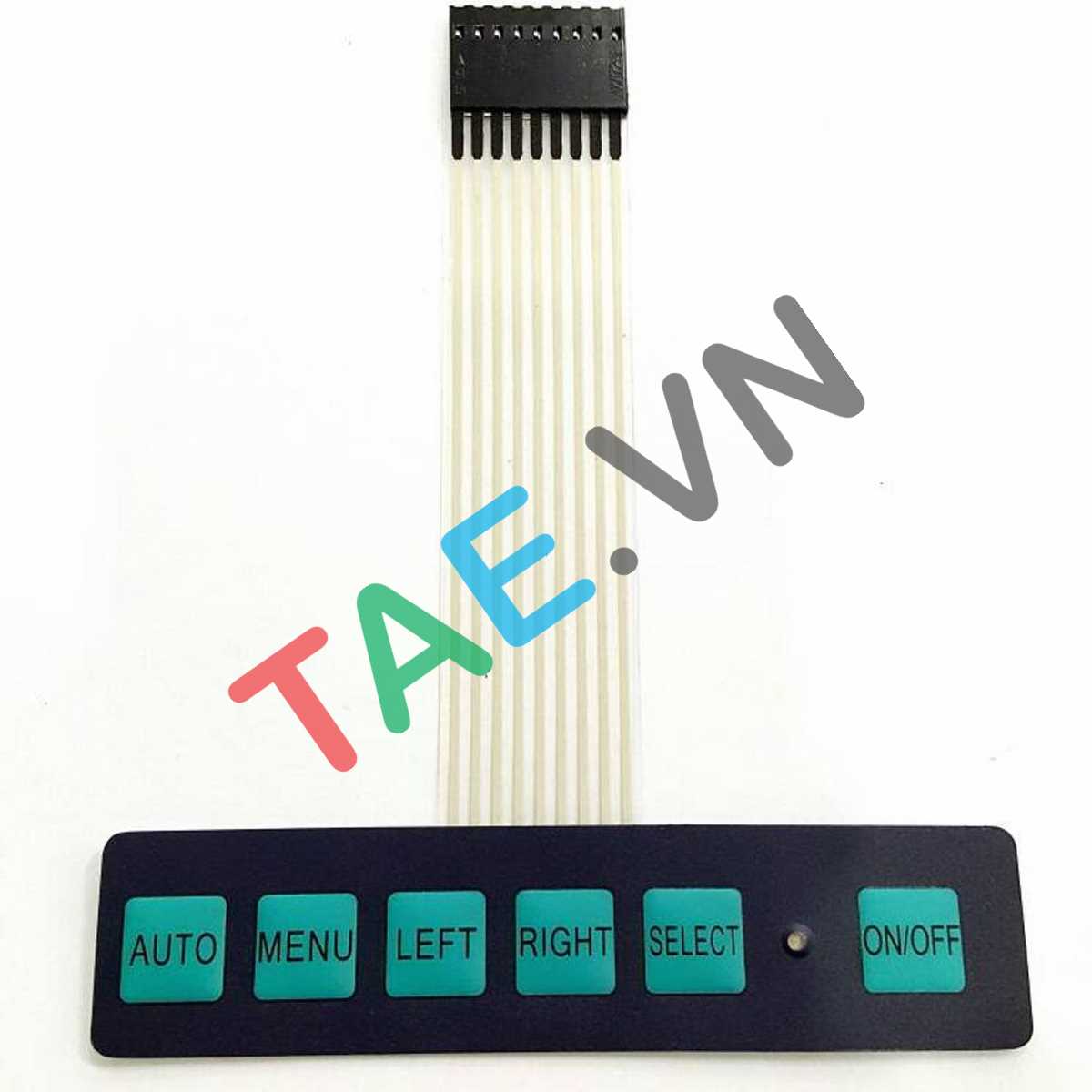

Keypad Matrix 6x1 là sản phẩm bàn phím ma trận mềm, có 6 nút số xếp thành 1 hàng ngang. Sản phẩm có thể được dùng trong các ứng dụng điều khiển bằng nút nhấn, nhập mã, lập trình hay mô hình điều khiển..vv. Sản phẩm mỏng, nhẹ có keo dán 3M mặt sau dễ dàng dán lên các bề mặt cần sử dụng. Ngoài ra, sản phẩm còn có led báo ở mặt trước.

Thông số kỹ thuật Keypad Matrix 6x1



- Loại: 6 cột - 1 hàng

- Nút nhấn: 6 nút nhấn chữ ( Auto, menu, left, righ, select, on/off)

- Điện áp: 3.5VDC

- Dòng điện: 100mA

- Công suất: 1W

- Điện trở tiếp xúc: 0.5 Ohm - 10 Ohm

- Điện trở cách điện: 100M Ohm

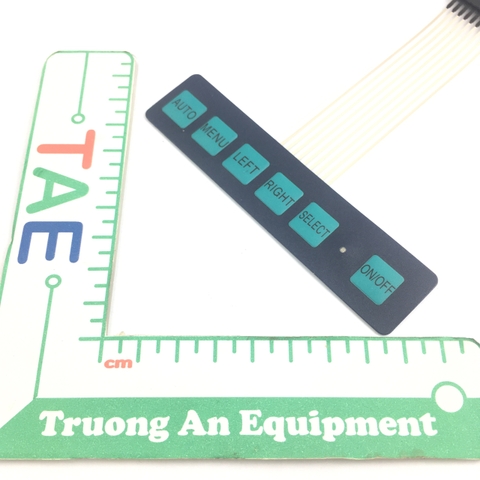

- Kích thước: 103 x 24mm

- Chiều dài dây: 150mm

- Jack nối: 9 pin

- Có keo dán 3M ở mặt sau

- Có led báo



Sơ đồ nối dây



Pinout:

PIN
1......Row 1
2......Column 1 (Auto)
3......Column 2 (Menu)
4......Column 3 (LEFT)
5......Column 4 (RIGHT)
6......Column 5 (SELECT)
7......Column 6 (ON/OFF)
8......LED Cathode
9......LED Anode
