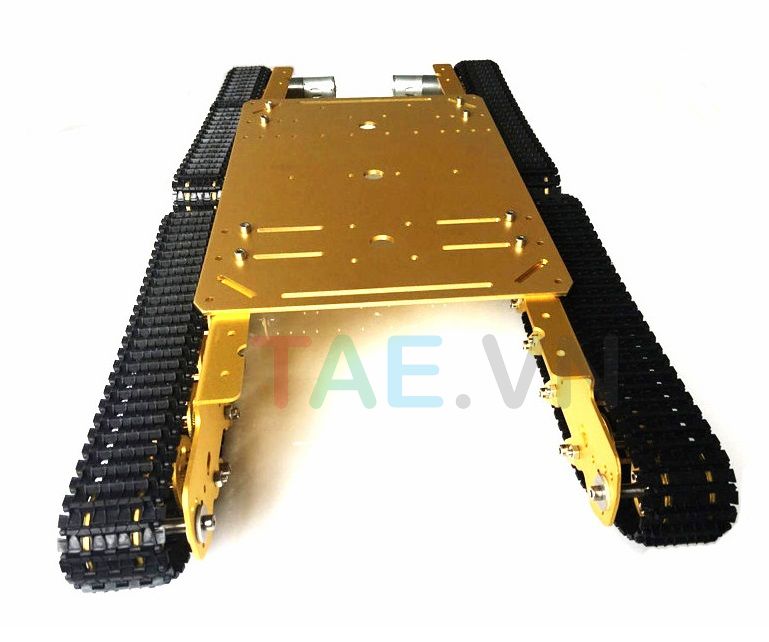

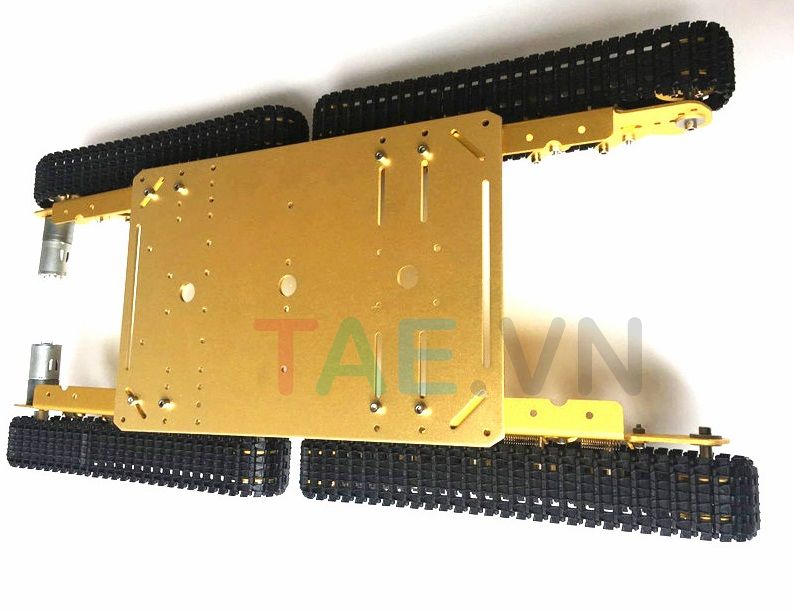

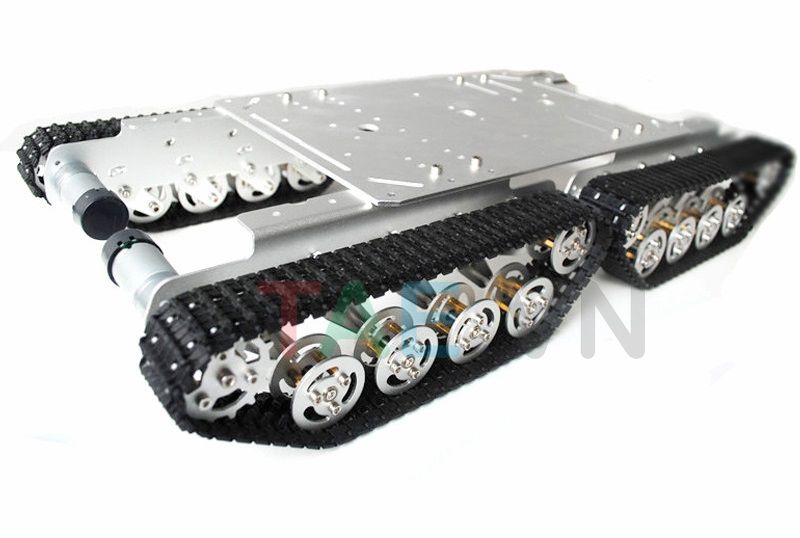

Khung Xe Tank DIY TS600

Khung Xe Tank DIY TS600 là sản phẩm khung robot bánh dẫn tank có giảm sốc chuyên dùng trong các ứng dụng chế tạo robot vượt mọi địa hình. Được thiết kế vô cùng chắc chắn, khung nhôm được xử lý chống oxi hóa và thiết kế đẹp, hầm hố, dễ dàng lắp thêm các phụ kiện điều khiển như servo, arduino, cánh tay robot hoặc mạch điều khiển. Sản phẩm dễ dàng lắp ráp và sử dụng.

- Model: TS600

- Khung được làm từ hợp kim nhôm chắc chắn, bánh dẫn tank và bánh răng cũng được làm từ nhôm nên cho khả năng chịu lực cao.

- Bề mặt khung được xử lý và anode giúp tăng tính thẫm mĩ và độ bền, chống hiện tượng oxi hóa.

- Bộ bánh xe dẫn xích còn được thiết kế thêm bạc đạn, nó giúp xe hoạt động trơn tru, giảm thiểu ma sát tối đa.

- Bộ khung được chia thành 2 phần, với tổng số bánh xe lên đến 24 bánh dẫn và bánh răng. Giúp mô hình giữ vững cân bằng và chịu được sức nặng từ mô hình cánh tay hoặc robot ở mặt trên. Ngoài ra, nó còn được thiết kế lên đến 16 bộ giảm xóc lò xo, giúp khung xe di chuyển êm ái hơn rất nhiều.

- Mặt trên khung được thiết kế với các lỗ chức năng. Tương thích lắp ráp các linh kiện để chế tạo robot như:

+ Bộ cánh tay robot,

+ pin nguồn, mạch nguồn và mạch điều khiển động cơ

+ Mạch vi xử lý arduino Uno, Mega, Node MCU, raspberry

+ Thích hợp sử dụng các loại động cơ giảm tốc GM25, GA25, GB37, GA37...vv

- Khung có thể chịu trọng tải lên đến 5kg

- Trọng lượng: 2.2Kg

- Màu sắc: Vàng/ Bạc

- Kích thước: 540x280x90mm

- Thông số động cơ:

+ Model: GA25, động cơ giảm tốc 25mm
+ Tốc độ đầu ra: 150 ± 10% vòng / phút
+ Dòng điện không tải: 200mA (Max)
+ Dòng điện tối đa: 4500mA (tối đa)
+ Mô-men xoắn : 9.5kgNaN
+ Tốc độ định mức: 100 ± 10% vòng / phút
+ Mô-men xoắn định mức: 3000gNaN
+ Dòng định mức: 1200mA (Tối đa)
+ Tiếng ồn: 56dB
+ Điện áp làm việc: 9V
+ Chiều dài trục: 14,5mm
+ Kích thước vít mặt bích: M3 - 3mm
+ Đường kính trục phi 4mm, D3.5
+ Bộ mã hóa encoder: 200 xung / vòng
+ Điện áp làm việc cho cảm biến: 3-5V
