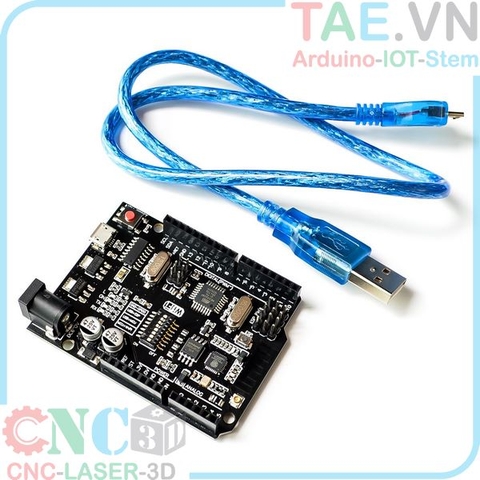

Kit Arrduino Uno WiFi R3 ATmega328P+ESP8266

Tình trạng: Còn 9 sản phẩm | SKU: 893261104423
Thương hiệu: Đang cập nhật
215.000₫ 250.000₫
Kit Arrduino Uno WiFi R3 ATmega328P+ESP8266 tích hợp đầy đủ trên một bo mạch: Uno R3 ATmega 328 và WiFi ESP8266 với bộ nhớ 32Mb (MegaByte). Tất cả các...
- +
Thêm vào yêu thíchThêm vào yêu thích Đã yêu thíchĐã yêu thích

Kit Arrduino Uno WiFi R3 ATmega328P+ESP8266 tích hợp đầy đủ trên một bo mạch: Uno R3 ATmega 328 và WiFi ESP8266 với bộ nhớ 32Mb (MegaByte). Tất cả các module có thể làm việc cùng nhau hoặc riêng rẽ. Giải pháp tiện lợi cho việc phát triển các dự án mới yêu cầu Uno và WiFi. Thông qua USB, bạn có thể cập nhật code và firmvare cho ATmega328 và cho ESP8266. Chuẩn giao tiếp USB CH340G, sử dụng bảng này rất đơn giản. Trên board có các DIP-switch, để kết nối các mô-đun. Ví dụ: tới USB và ATmega328, USB và ESP8266, ATmega328 và ESP8266.

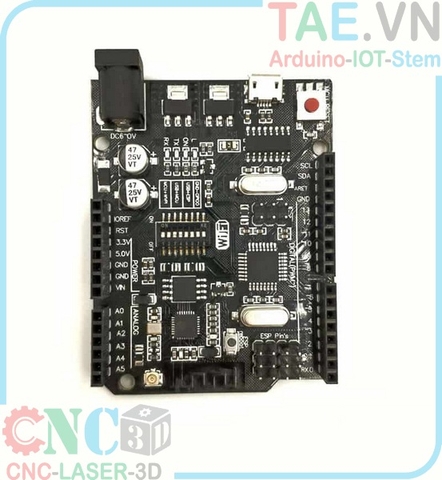

Kit Arrduino Uno WiFi R3 ATmega328P+ESP8266



Kit Arrduino Uno WiFi R3 ATmega328P+ESP8266

Thông số kỹ thuật Kit Arrduino Uno WiFi R3 ATmega328P+ESP8266



- Ra chân đầy đủ ESP8266.

- Tích hợp Dip Switch cấu hình linh hoạt:

+CH340G <-> ATmega328P (Nạp code cho ATmega328P qua cổng USB).

+CH340G <-> ESP8266 (Nạp code cho ESP8266 qua cổng USB).

+CH340G <-> ESP8266 (Kết nối ESP8266 với cổng USB máy tính (không nạp code)).

+ESP8266 <-> ATmega328P (Kết nối ESP8266 và ATmega328P qua giao tiếp UART).

- Sử dụng cổng Micro USB nhỏ gọn.

- Vi điều kiển trung tâm: ATmega328P + ESP8266

- Điện áp sử dụng: 6~9VDC (thông số nhà Sản xuất lên đến 12VDC nhưng chỉ nên sử dụng 6~9VDC vì mạch sử dụng IC giảm áp tuyến tính, sẽ rất nóng khi cấp điện áp cao).

- Bộ nhớ Flash ESP8266: 32Mb (trên mạch in 8Mb không chính xác)

- Tích hợp mạch chuyển USB UART CH340G

- Chuẩn chân và cách sử dụng tương tự Arduino Uno.

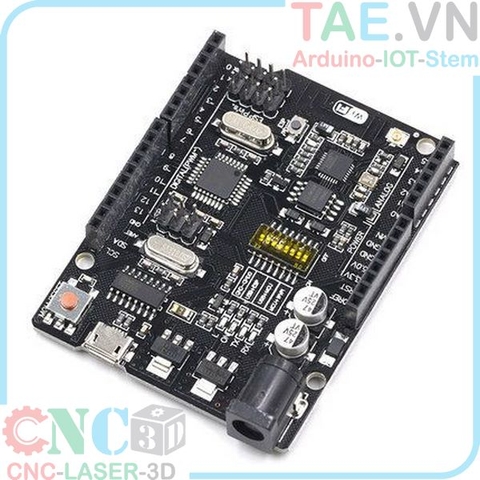

 Kit Arrduino Uno WiFi R3 ATmega328P+ESP8266

Hướng dẫn sử dụng – sơ đồ đấu nối Kit Arrduino Uno WiFi R3 ATmega328P+ESP8266



- Hướng dẫn sử dụng và code mẫu xem thêm tại đây

- Lưu ý cần nhấn nút Mode trên mạch để nạp code cho ESP8266.

Cấu hình 3,4 On; 1,2,5,6,7,8 Off

Nạp code tương tự như Arduino Uno

——————————–CODE THAM KHẢO——————————

void setup()
{
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop()
{
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}



Tài liệu – Video tham khảo:



Tài liệu tham khảo xem thêm tại đây
