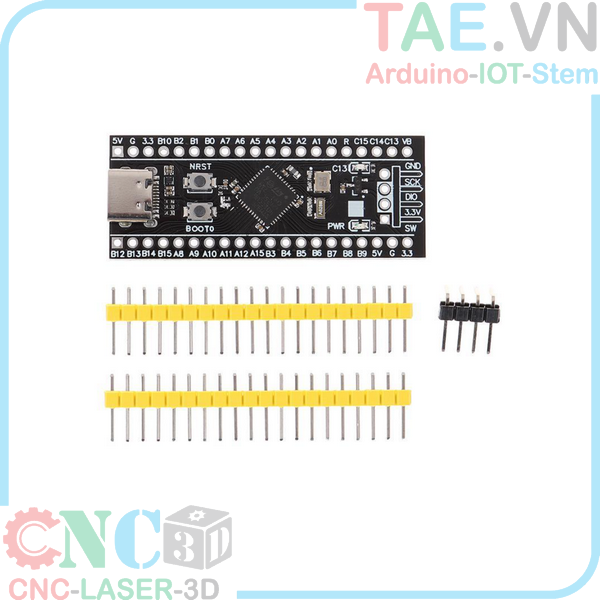

Kit Phát Triển STM32F411CEU6

 Kit Phát Triển STM32F411CEU6 là phiên bản nâng cấp của boar mạch STM32F103C8T6 ARM STM32 hiện đang được dùng rất phổ biến ,Kit sử dụng Vi điều khiển ARM Cortex-M4 STM32F411CEU6 thế hệ mới là dòng được sử dụng trên các Kit Nucleo của hãng ST, Kit có thiết kế nhỏ gọn, trang bị cổng USB-C, và các Led, nút nhấn cơ bản.

Thông số kỹ thuật  Kit Phát Triển STM32F411CEU6:

- Vi điều khiển: STM32F411CEU6

- Điện áp cấp 5VDC qua cổng USB-C sẽ được chuyển đổi thành 3.3VDC qua IC nguồn và cấp cho Vi điều khiển chính.

-Tích hợp sẵn thạch anh ngoài Main Clock (HSE) 25mhz

- Tích hợp sẵn thạch anh ngoài Slow Clock (LSE) 32.768kHz

- Ra chân đầy đủ tất cả các GPIO và giao tiếp: CAN, I2C, SPI, UART, USB,...

- Tích hợp Led trạng thái nguồn, Led chân C13, nút nhấn Reset, Boot

- Kích thước: 52.81 x 20.78mm.

Hướng dẫn sử dụng – sơ đồ đấu nối  Kit Phát Triển STM32F411CEU6:
