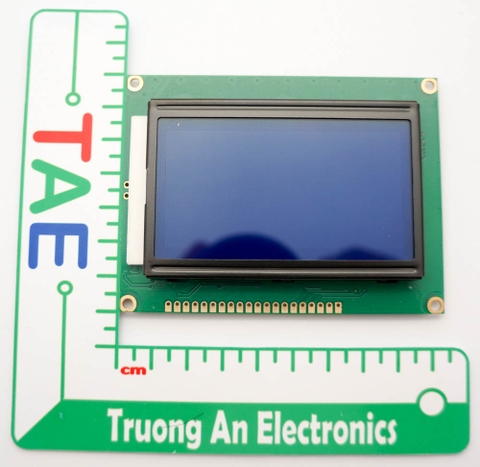

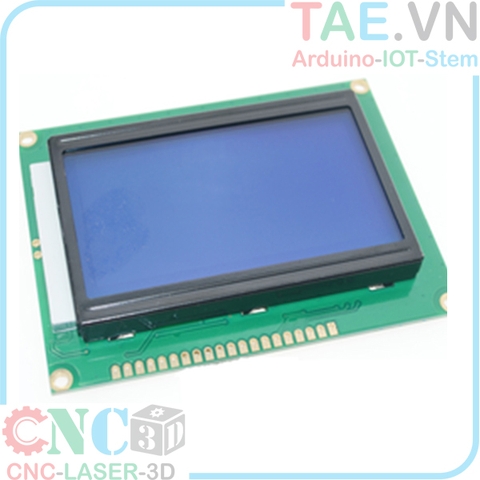

LCD Graphic 128x64 Xanh Lá (128x64 Graphic LCD)

Tình trạng: Còn 1 sản phẩm | SKU: M1-02/000528
Thương hiệu: Đang cập nhật
150.000₫ 170.000₫
LCD Graphic 128x64 xanh lá thích hợp cho các ứng dụng hiển thị hình ảnh, chữ ở 1 diện tích lớn, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người...
- +
Thêm vào yêu thíchThêm vào yêu thích Đã yêu thíchĐã yêu thích

LCD Graphic 128x64 xanh lá thích hợp cho các ứng dụng hiển thị hình ảnh, chữ ở 1 diện tích lớn, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.



Thông số kỹ thuật

  • Điện áp hoạt động là 5 V.
  • Kích thước: 93 x 70 x 13.5 mm
  • Chữ đen, nền xanh lá
  • Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.
  • Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
  • Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
  • Có thể được điều khiển với 6 dây tín hiệu
  • Có bộ ký tự được xây dựng hổ trợ tiếng Trung Quốc, xem thêm ST7920, ST7921 datasheet để biết thêm chi tiết.



    Chân Ký hiệu Mô tả Giá trị
    1 VSS GND 0V
    2 VDD   5V
    3 V0 Độ tương phản
    4 RS Lựa chọn thanh ghi

    RS=0 (mức thấp) chọn thanh ghi lệnh

    RS=1 (mức cao) chọn thanh ghi dữ liệu

    5 R/W Chọn thanh ghi đọc/viết dữ liệu

    R/W=0 thanh ghi viết

    R/W=1 thanh ghi đọc

    6 E Enable
    7 DB0 Chân truyền dữ liệu 8 bit: DB0DB7
    8 DB1
    9 DB2
    10 DB3
    11 DB4
    12 DB5
    13 DB6
    14 DB7
    15 CS1 Chip 1 Select
    16 CS2 Chip 2 Select
    17 RST Reset Reset mức thấp
    18 VOUT
    19 LED+ Cực dương led nền 0V đến 5V
    20 LED- Cực âm led nền 0V


 Sơ đồ đấu dây

 Code mẫu

https://drive.google.com/file/d/0B4F7XymSZH8SaTJqMzZQT2hEVFk/view?usp=sharing
