Mạch Bảo Vệ Quá Dòng AC 5A là sản phẩm có chức năng phát hiện dòng điện AC và bảo vệ thiết bị của bạn khi quá dòng điện được cài đặt sẵn. Mạch có giá thành rẻ, phát hiện dòng điện lên đến 5A thường được ứng dụng vào mạch bảo vệ quá dòng, phát hiện ngắn mạch, phát hiện dòng tăng bất thường trong hệ thống điện.v.v...
Thông số kỹ thuật Mạch Bảo Vệ Quá Dòng AC 5A
- Điện áp hoạt động: 12VDC
- Dòng hoạt động: <20mA
- Tần số hoạt động: 20Hz ~ 400Hz
- Đóng cắt đầu ra: tiếp điểm relay
- Đường kính dây điện tối đa: 5.2mm
- Nhiệt độ hoạt động: -40 ~ 85 độ C
- Dòng điện phát hiện: có thể điều chỉnh bằng biến trở từ 0.3 - 5A

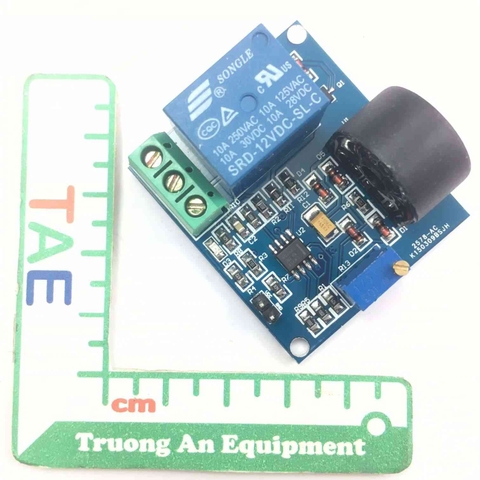

- Kích thước: 38 x 44 mm
Hướng dẫn sử dụng:
- Kết hợp đồng hồ đo dòng, chỉnh dòng phù hợp với nhu cầu bảo vệ và điều chỉnh biến trở trên mạch đến khi nghe tiếng nhảy tiếp điểm của relay. Khi phát hiện được thay đổi của dòng điện đến mức đã điều chỉnh, module sẽ thay đổi trạng thái relay.

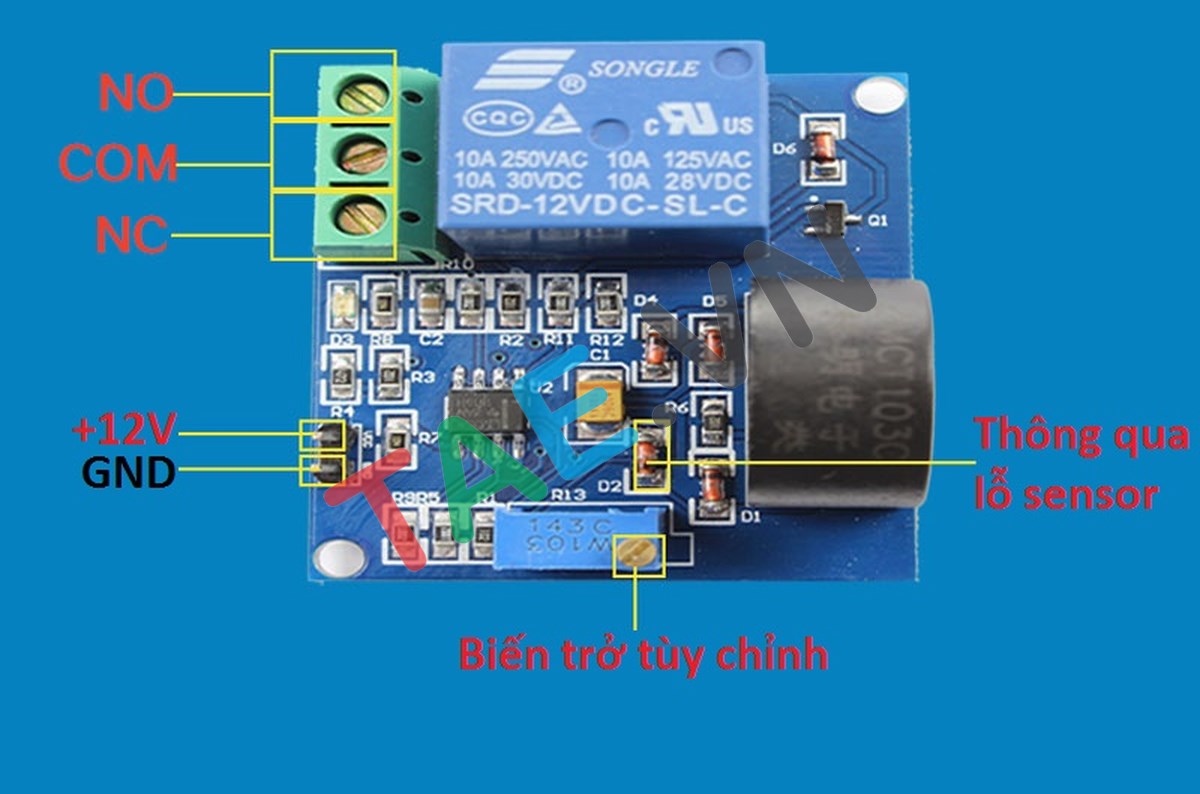

Chú thích chức năng của Mạch Bảo Vệ Quá Dòng AC 5A
Video tham khảo
